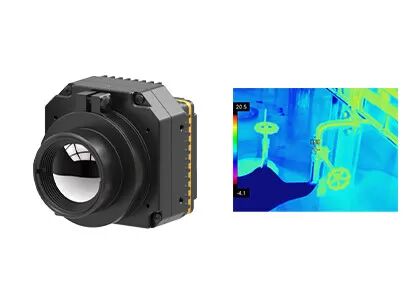

प्लग-आर सीरीज इन्फ्रारेड कैमरा कोर अनकूल्ड थर्मल कैमरा मॉड्यूल 400x300 / 17μm

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या प्लग417आर
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 400x300 / 17μm तापमान मापन रेंज -20 ℃ ~ 550 ℃
नेटडी 30mK वर्णक्रमीय श्रेणी 8~14μm
आकार 44.5x44.5x33.6 मिमी वज़न 77g
हाई लाइट

400x300 इन्फ्रारेड कैमरा कोर

,

अनकूल्ड थर्मल कैमरा मॉड्यूल

,

17μm इन्फ्रारेड कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण
PLUG417R थर्मल इमेजिंग मॉड्यूल



इन्फ्रारेड कैमरा के लिए GST PLUG-R सीरीज 400x300 / 17μm अनकूल्ड थर्मल इमेजिंग कैमरा कोर



उत्पाद वर्णन



PLUG417R ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG-R सीरीज़ के अनकूल्ड थर्मल IR कैमरा मॉड्यूल में से एक है।इसमें 400x300 / 17μm अनकूल्ड इन्फ्रारेड डिटेक्टर, ऑप्टिकल घटकों की पूरी श्रृंखला, पेशेवर सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग एल्गोरिदम शामिल हैं।



PLUG417R औद्योगिक थर्मल इमेजिंग और तापमान माप के क्षेत्र में लागू एक प्रकार का बिना ठंडा इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल है।तापमान सीमा अनुकूलन योग्य है, जो औद्योगिक थर्मोग्राफी की विशिष्ट आवश्यकताओं को पूरा कर सकती है और -20 ℃ ~ 550 ℃ से एक तापमान माप सीमा के साथ एक स्पष्ट थर्मल छवि पेश कर सकती है।



PLUG417R थर्मल मॉड्यूल को कई टर्मिनल उत्पादों में एकीकृत किया जा सकता है जिन्हें इन्फ्रारेड थर्मल इमेजिंग तकनीक की आवश्यकता होती है और इसे थर्मोग्राही, बिजली बिजली निरीक्षण, मशीन दृष्टि, भवन निरीक्षण, पेट्रोकेमिकल्स आदि के दायर में लागू किया जाता है।



मुख्य विशेषताएं


- डिटेक्टर संकल्प: 400x300 / 17μm

- डिटेक्टर सामग्री: वैनेडियम ऑक्साइड

- NETD<30mk, उच्च संवेदनशीलता
- फ्रेम दर: 25 हर्ट्ज / 30 हर्ट्ज / 50 हर्ट्ज / 60 हर्ट्ज;
- आकार: 44.5x44.5x36.6

- वजन: 77g



उत्पाद की विशेषताएं



आदर्श प्लग417आर
आईआर डिटेक्टर प्रदर्शन
संकल्प 400x300
पिक्सेल पिच 17μm
वर्णक्रमीय श्रेणी 8~14μm
नेटडी <30mk
मूर्ति प्रोद्योगिकी
फ्रेम रेट 25Hz/30Hz/50Hz/60Hz
स्टार्टअप का समय <15s
एनालॉग वीडियो पाल/एनटीएससी
डिजिटल वीडियो रॉ / YUV / BT656 / LVDS
विस्तार घटक यूएसबी/कैमरलिंक
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8
छवि प्रदर्शन काला गर्म/सफेद गर्म/छद्म रंग
छवि दिशा क्षैतिज/लंबवत/विकर्ण रूप से पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस 50pin_HRS इंटरफ़ेस
संचार मोड RS232-TTL, 115200bps
वोल्टेज आपूर्ति 4.5 ~ 6 वी
तापमान माप
तापमान सीमा संचालित करना -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस
तापमान की रेंज -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस
तापमान सटीकता ± 2 डिग्री सेल्सियस या ± 2% (अधिकतम मान लें)
एसडीके एआरएम/विंडोज/लिनक्स एसडीके, फुल स्क्रीन थर्मोग्राफी
भौतिक विशेषताएं
आयाम (मिमी) 44.5x44.5x36.6
वज़न 77g
पर्यावरण अनुकूलन
प्रचालन तापमान -40°C ~ +70°C
भंडारण तापमान -45°C ~ +85°C
नमी 5% ~ 95%, गैर-संघनक
कंपन यादृच्छिक कंपन 5.35grms, 3 अक्ष
झटका हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा
प्रकाशिकी
वैकल्पिक लेंस फिक्स्ड फोकस एथर्मल: 7.5mm/13mm/19mm/25mm/35mm



औद्योगिक अनुप्रयोग



PLUG417R इंफ्रारेड मॉड्यूल का व्यापक रूप से इलेक्ट्रिक पावर इंस्पेक्शन, मशीन विजन, बिल्डिंग एचवीएसी सिक्योरिटी एंड मॉनिटरिंग, आउटडोर, फायरफाइटिंग एंड रेस्क्यू, लॉ एनफोर्समेंट एंड रेस्क्यू, एडीएएस, यूएवी पेलोड आदि में उपयोग किया जाता है।



प्लग-आर सीरीज इन्फ्रारेड कैमरा कोर अनकूल्ड थर्मल कैमरा मॉड्यूल 400x300 / 17μm 0



जीएसटी इन्फ्रारेड टीम के बारे में



प्लग-आर सीरीज इन्फ्रारेड कैमरा कोर अनकूल्ड थर्मल कैमरा मॉड्यूल 400x300 / 17μm 1



पूछे जाने वाले प्रश्न



1. अनकूल्ड फोकल प्लेन ऐरे माइक्रोबोलोमीटर कैसे काम करता है?

इन्फ्रारेड रेडिएंट थर्मल इफेक्ट के सिद्धांत का उपयोग करके, अनकूल्ड इन्फ्रारेड डिटेक्टर इन्फ्रारेड विकिरण ऊर्जा को इन्फ्रारेड अवशोषण सामग्री के साथ गर्मी ऊर्जा में परिवर्तित करता है, ताकि संवेदनशील सामग्री का तापमान बढ़ सके।फिर, संवेदनशील सामग्री का एक निश्चित भौतिक पैरामीटर तदनुसार बदल जाता है और वस्तु का पता लगाने के लिए डिज़ाइन किए गए एक निश्चित रूपांतरण तंत्र के माध्यम से विद्युत संकेत या दृश्य प्रकाश संकेत में परिवर्तित हो जाता है।



2. बिना कूल्ड इंफ्रारेड डिटेक्टर का क्या फायदा है?

बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) डिवाइस की जरूरत नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।इसमें तेज शुरुआत, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन, कम लागत आदि के फायदे हैं।हालांकि बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर की संवेदनशीलता कूल्ड इंफ्रारेड डिटेक्टरों की तरह अच्छी नहीं है, विकास के वर्षों के बाद, इसकी लागत प्रदर्शन स्पष्ट रूप से कूल्ड डिटेक्टर की तुलना में बेहतर रहा है, जिसमें व्यापक अनुप्रयोग संभावना है।
