xशीतलन शक्ति | (@100K@20℃)>400mW | स्थिर बिजली की खपत | <3.5W (130mW@100K@20°C) |
---|---|---|---|
वर्किंग टेम्परेचर | -45 ℃ ~ + 85 ℃ | आकार | 45x34x67mm |
वज़न | 250g | एमटीटीएफ | 10000h |
हाई लाइट | स्प्लिट इंटीग्रेटेड देवर कूलर असेंबली,RS046H इंटीग्रेटेड देवर कूलर असेंबली |

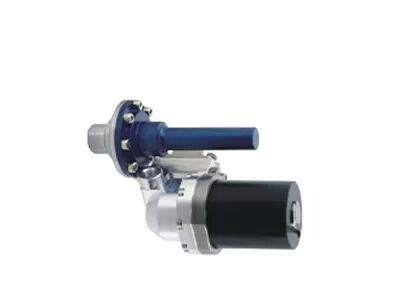

कूल्ड इन्फ्रारेड डिटेक्टरों के लिए RS046H 400mW स्प्लिट रोटरी स्टर्लिंग क्रायोकूलर
RS046H ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित RS046 रोटरी स्टर्लिंग कूलर का एक स्प्लिट वर्जन है।RS046 की समान कंप्रेसर संरचना के साथ, विभाजित प्रारूप RS046H आकार में और भी छोटा है।
RS046H देवर कूलर में ठंडी उंगली का व्यास RS046 कूलर के समान है लेकिन कम लंबाई के साथ।कंप्रेसर और ठंडी उंगली के विभाजित डिज़ाइन से लाभ, एकीकृत RS046H के साथ इन्फ्रारेड सिस्टम विशेष डिज़ाइन में लचीला है।क्या अधिक है, ठंडा डिटेक्टर स्वयं कंपन स्रोत से अलग होता है, जो बेहतर कंपन और विशेष परिस्थितियों की आवश्यकता वाले RS046H को इष्टतम बनाता है।
इसके हल्के, लघुकरण और कम बिजली की खपत के कारण, क्रायो कूलर को विभिन्न टर्मिनल उत्पादों में एकीकृत करना आसान है, जो लागत को बहुत कम कर सकता है और ग्राहकों की विभिन्न अनुकूलित आवश्यकताओं को पूरा कर सकता है।
- एमटीटीएफ> 10000 घंटे
- कूलिंग पावर: (@100K@20℃)> 400mW
- ठंडा करने का समय: <5mins(110J@100K@20℃)
- छोटे आकार का
- कम शोर
- कम खपत
नमूना | RS046H |
टाइप | स्प्लिट रोटरी स्टर्लिंग क्रायोकूलर |
एमटीटीएफ | > 10000 घंटे |
आकार (मिमी) |
45×34×67 Φ38 × 70 |
वज़न | <250 ग्रा |
शीतलक शक्ति | (@100K@20°C)> 400mW |
वर्किंग टेम्परेचर | -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
भंडारण तापमान | -56 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
पर्यावरण विशिष्टता | लाख-एसटीडी-810 |
इनपुट वोल्टेज | 24-32वीडीसी |
अधिकतम बिजली खपत | <12W |
स्थिर बिजली की खपत | <3.5W (130mW@100K@20°C) |
ठंड का समय | <5 मिनट (110J@100K@20°C) |
कोल्ड फिंगर डायमेंशन | Φ6.4 मिमी |
इलेक्ट्रानिक्स | बाहरी |
एकीकरण विधि | आईडीडीसीए |
RS046H एकीकृत देवर कूलर असेंबली का उपयोग कूल्ड इन्फ्रारेड डिटेक्टरों के लिए क्रायोजेनिक वातावरण प्रदान करने के लिए किया जाता है।
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, सभी वस्तुएँ जिनका तापमान पूर्ण शून्य (-273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल इमेज भी कहा जाता है।
2. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
इन्फ्रारेड विकिरण जो लक्ष्य द्वारा उत्सर्जित होता है, थर्मल डिटेक्टर की संवेदन सीमा में प्रवेश करता है, फिर इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, इन्फ्रारेड छवि बनाता है जिसे देखा जा सकता है खुली आंखें।
3. कूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो एक डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है।इसकी उच्च संवेदनशीलता है और यह बिना इन्फ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को भेद सकता है।यह बहुत लंबी दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है जो दस किलोमीटर से अधिक दूर है।शीतित संसूचक की संरचना बहुत जटिल होती है जिसके परिणामस्वरूप बिना प्रशीतित संसूचक की तुलना में अपेक्षाकृत अधिक लागत आती है।
