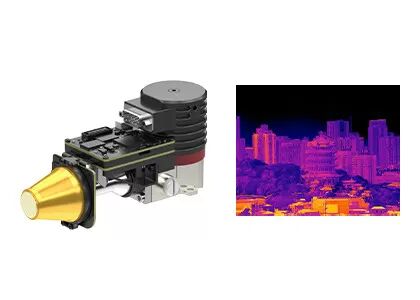

फास्ट इंटीग्रेशन के लिए 1280x1024 / 12μm एमसीटी आईआर डिटेक्टर कूल्ड एडी मॉड्यूल

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS1212
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 1280x1024 / 12μm उच्च संवेदनशील NETD≤20mK
बिजली की खपत 9डब्ल्यू वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट
आकार 149x58.5x71 मिमी वज़न ≤680g
हाई लाइट

1280x1024 Mct Ir डिटेक्टर

,

5V Mct Ir डिटेक्टर

एक संदेश छोड़ें
उत्पाद विवरण
EYAS1212 थर्मल मॉड्यूल



1280x1024 / 12μm एमसीटी एमडब्ल्यूआईआर के साथ कूल्ड एडी मॉड्यूल फास्ट इंटीग्रेशन के लिए कूल्ड इन्फ्रारेड डिटेक्टर



उत्पाद वर्णन



EYAS सीरीज कूल्ड AD मॉड्यूल में कूल्ड इंफ्रारेड डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में बदलने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंडों के साथ उपलब्ध है।EYAS1212 बड़े सरणी 1280x1024 / 12μm MWIR कूल्ड इन्फ्रारेड डिटेक्टर के साथ EYAS परिवार का सदस्य है।



EYAS1212 AD मॉड्यूल इसे OEM ग्राहकों के लिए GST C1212M 1280x1024@12μm कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करने के लिए एक त्वरक बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या कूल्ड इंफ्रारेड पर आधारित सिस्टम के विकास की अवधि को छोटा करता है। संसूचक



मुख्य विशेषताएं



- विकसित करने और एकीकृत करने में आसान

- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V सिंगल-सप्लाई

- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम



उत्पाद की विशेषताएं



आदर्श EYAS1212
आईआर डिटेक्टर प्रदर्शन
संकल्प 1280x1024
पिक्सेल पिच 12μm
क्रायोकूलर RS058F
वर्णक्रमीय श्रेणी 3.7μm~4.8μm मेगावाट
ठंडा करने का समय (25 डिग्री सेल्सियस) 6मिनट
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) 20mK
काम प्रणाली
फ्रेम रेट 1 ~ 100 हर्ट्ज समायोज्य
काम प्रणाली स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस क्यूएसएच 60pin
डिजिटल वीडियो कैमरालिंक: आउटपुट 16 बिट रॉ डेटा
बाहरी सिंक CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक
संचार कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps
बिजली की आपूर्ति 1 चैनल इमेजिंग पैनल: 5V
1 चैनल क्रायोकूलर: 24V
स्थिर बिजली की खपत 9डब्ल्यू
आयाम (मिमी) 149×58.5×71
वज़न ≤680g
वर्किंग टेम्परेचर -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक



औद्योगिक अनुप्रयोग



EYAS1212 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



फास्ट इंटीग्रेशन के लिए 1280x1024 / 12μm एमसीटी आईआर डिटेक्टर कूल्ड एडी मॉड्यूल 0



हमारे फायदे



फास्ट इंटीग्रेशन के लिए 1280x1024 / 12μm एमसीटी आईआर डिटेक्टर कूल्ड एडी मॉड्यूल 1



पूछे जाने वाले प्रश्न



1. इन्फ्रारेड थर्मल इमेजिंग क्या है?

इन्फ्रारेड थर्मल इमेजिंग वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए, उनकी छवियों को तैयार करने के लिए, या कम दृश्यता वातावरण में भी वस्तुओं की तापमान जानकारी प्राप्त करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करने की एक विधि है।



2. इन्फ्रारेड थर्मल इमेजिंग कैसे काम करता है?
इन्फ्रारेड थर्मल इमेजिंग सिस्टम एक निष्क्रिय गैर-संपर्क पहचान और अवरक्त प्रौद्योगिकी की पहचान है।यह इन्फ्रारेड ऑप्टिकल सिस्टम के माध्यम से फोकल प्लेन सरणी इन्फ्रारेड डिटेक्टर पर दृश्य के इन्फ्रारेड विकिरण को केंद्रित करता है जो इन्फ्रारेड विकिरण से गुज़र सकता है।थर्मल डिटेक्टर विभिन्न तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों द्वारा देखा जा सकता है।
