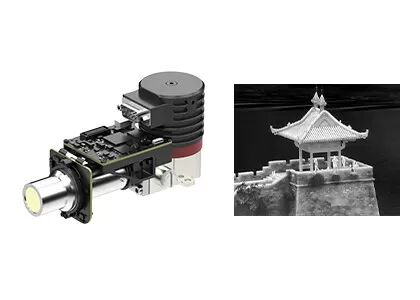

RS058 T2SL थर्मल कैमरा कोर 640x512 15μm कूल्ड इन्फ्रारेड डिटेक्टर एकता

  • RS058 T2SL Thermal Camera Core 640x512 15μm Cooled Infrared Detector Integration
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS615L
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी ≤25mK
वर्णक्रमीय श्रेणी 7.7 ~ 9.5μm (एलडब्ल्यू) फ्रेम रेट 1 ~ 160 हर्ट्ज समायोज्य
आकार 148x58.5x71 मिमी वज़न ≤680g
हाई लाइट

RS058 थर्मल कैमरा कोर

,

680g कूल्ड इन्फ्रारेड डिटेक्टर इंटीग्रेशन

,

640x512 थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
लंबी तरंग दैर्ध्य EYAS615L थर्मल मॉड्यूल



640x512 / 15μm RS058 T2SL LWIR कूल्ड इन्फ्रारेड डिटेक्टर एकीकरण के लिए त्वरक



उत्पाद वर्णन



EYAS सीरीज कूल्ड AD मॉड्यूल में कूल्ड IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में बदलने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंडों के साथ उपलब्ध है।EYAS615L 640x512 / 15μm T2SL LWIR इन्फ्रारेड डिटेक्टर और RS058 क्रायोकूलर एकीकृत के साथ EYAS परिवार का सदस्य है।



EYAS615L AD मॉड्यूल में 160Hz तक की फ्रेम दर है, जो उन अनुप्रयोगों के लिए आदर्श है जिन्हें तेजी से चलती वस्तुओं पर अवलोकन की आवश्यकता होती है।निकटता बोर्ड EYAS615L के साथ आता है जो इसे OEM ग्राहकों के लिए GST डिटेक्टरों पर तेजी से स्वीकृति परीक्षण करने के लिए एक त्वरक बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इन्फ्रारेड डिटेक्टरों के आधार पर मॉड्यूल और पूर्ण उत्पादों के विकास की अवधि को छोटा करता है।



मुख्य विशेषताएं



- विकसित करने और एकीकृत करने में आसान

- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V सिंगल-सप्लाई

- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम



उत्पाद की विशेषताएं



आदर्श EYAS615L
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS058
वर्णक्रमीय श्रेणी 7.7μm ~ 9.5μm एलडब्ल्यू
ठंडा करने का समय (25 डिग्री सेल्सियस) 5.5मिनट
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) ≤25mK
काम प्रणाली
फ्रेम रेट 1 ~ 160 हर्ट्ज समायोज्य
काम प्रणाली स्नैपशॉट;आईटीआर और इंटरलेस बिनिंग इंटीग्रेशन मोड;विंडोज मोड;विरोधी प्रस्फुटन
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस क्यूएसएच 60pin
डिजिटल वीडियो कैमरालिंक: आउटपुट 16 बिट रॉ डेटा
बाहरी सिंक CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक
संचार कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps
बिजली की आपूर्ति 1 चैनल इमेजिंग पैनल: 5V
1 चैनल क्रायोकूलर: 24V
स्थिर बिजली की खपत 9डब्ल्यू
आयाम (मिमी) 148×58.5×71
वज़न ≤680g
वर्किंग टेम्परेचर -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक



औद्योगिक अनुप्रयोग



EYAS615L थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



RS058 T2SL थर्मल कैमरा कोर 640x512 15μm कूल्ड इन्फ्रारेड डिटेक्टर एकता 0



हमारे फायदे

RS058 T2SL थर्मल कैमरा कोर 640x512 15μm कूल्ड इन्फ्रारेड डिटेक्टर एकता 1



पूछे जाने वाले प्रश्न



1. उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?

यह आपके उत्पादों की वास्तविक जरूरतों और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिस पर विचार करने की आवश्यकता है।यदि छवि गुणवत्ता उच्च नहीं है, तो आप कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं, जैसे कि 120x90, 256x192, 400x300।यदि आपको कुछ विशेष उद्देश्यों के लिए एक बहुत ही स्पष्ट छवि की आवश्यकता है, जैसे कि रिमोट मॉनिटरिंग, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।



2. थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?

- छोटे तापमान अंतर के साथ लक्ष्य के लिए ग्रे सफेद अधिक उपयुक्त है

- लाल और नीला उस दृश्य के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को खोजने की आवश्यकता है।

- आयरन रेड बिजली उद्योग का मानक रंग पैलेट है।

नोट: कोई फर्क नहीं पड़ता कि आप कौन सा पैलेट चुनते हैं, थर्मल तापमान बिल्कुल नहीं बदलेगा।



3. उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?

- मानक लेंस उचित दूरी के साथ सामान्य लक्ष्यों को पूरा कर सकते हैं

- टेलीफ़ोटो लेंस के लिए, यह उन लक्ष्यों के लिए उपयुक्त है जो अपेक्षाकृत छोटे हैं और जिन्हें लंबी दूरी से देखने की आवश्यकता है

- निकट दूरी पर वस्तुओं का अधिक विवरण देखने के लिए वाइड एंगल लेंस बेहतर होता है।

- मैक्रो लेंस चिप सर्किट जैसे बहुत छोटे लक्ष्य को निकट दूरी से देखने के लिए है।
