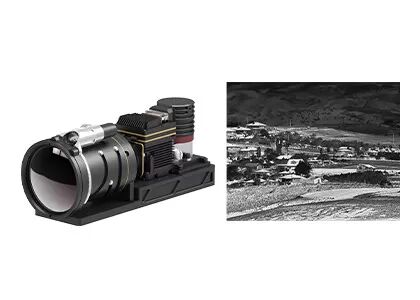

उच्च संवेदनशीलता थर्मल कैमरा कोर कूल्ड कैमरा मॉड्यूल 640x512 / 15μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | पिक्सेल पिच | 15μm |
---|---|---|---|
नेटडी | ≤15mK | वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm मेगावाट |
संविदा आकार | 155x67x80 मिमी | वज़न | 900g |
हाई लाइट | 640x512 थर्मल कैमरा कोर,RS058 थर्मल कैमरा कोर,900g कूल्ड कैमरा मॉड्यूल: |
लंबी दूरी की सुरक्षा और निगरानी के लिए उच्च संवेदनशीलता 640x512 / 15μm एमसीटी एमडब्ल्यूआईआर कूल्ड कैमरा मॉड्यूल
GAVIN सीरीज ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित स्टैंडर्ड कूल्ड इंफ्रारेड मॉड्यूल है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों, विभिन्न तरंग बैंडों और विभिन्न निरंतर ऑप्टिकल लेंस विकल्पों के साथ उपलब्ध है।GAVIN615A 640x512 / 15μm MWIR कूल्ड डिटेक्टर और RS058 क्रायोकूलर के साथ GAVIN श्रृंखला कूल्ड थर्मल इमेजिंग मॉड्यूल में से एक है।
GAVIN615A का NETD 15mK से कम है।उच्च संवेदनशीलता बहुत लंबी दूरी पर बहुत छोटे अवरक्त विकिरण अंतर के लिए पहचान या पहचान सुनिश्चित करती है।30 ~ 240 मिमी, 15 ~ 300 मिमी 21 ~ 420 मिमी, 35 ~ 690 मिमी आदि जैसे निरंतर ज़ूम लेंस से लैस, यह सुरक्षा और निगरानी में सिस्टम एकीकरण के लिए आदर्श विकल्प है।
एक अग्रणी थर्मल इमेजिंग मॉड्यूल निर्माता के रूप में, ग्लोबल सेंसर टेक्नोलॉजी ग्राहकों को परिपक्व एकीकरण समाधानों की एक विस्तृत विविधता प्रदान करती है।जीएसटी इन्फ्रारेड कैमरा मॉड्यूल का उपयोग करके, उनके लिए माध्यमिक विकास करना और स्वतंत्र अनुसंधान और विकास के अपने समय को कम करना सुविधाजनक है।
- लंबी दूरी की जांच की जरूरतों को पूरा करें
- उच्च संवेदनशीलता, NETD≤15mK
- उच्च फ्रेम दर
- उच्च गुणवत्ता थर्मल इमेजिंग
- सिस्टम में आसान एकीकरण
आदर्श | GAVIN615A |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 15μm |
क्रायोकूलर | RS058 |
वर्णक्रमीय श्रेणी | 3.7μm~4.8μm मेगावाट |
ठंडा करने का समय (20 डिग्री सेल्सियस) | 7मिनट |
एनईटीडी (20 डिग्री सेल्सियस) | ≤15mK |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | ५० हर्ट्ज/१०० हर्ट्ज |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | ×1/×2/×4 |
छवि दिशा | क्षैतिज/लंबवत/विकर्ण रूप से पलटें |
छवि एल्गोरिदम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | J30JZ 25pin |
एनालॉग वीडियो | दोस्त |
डिजिटल वीडियो | 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट |
बाहरी सिंक | फ़्रेम बाहरी सिंक: RS422 स्तर |
संचार | RS422, 115200bps |
बिजली की आपूर्ति | 20 ~ 28 वीडीसी |
स्थिर बिजली की खपत | 12W |
आयाम (मिमी) | 155×67×80 |
वज़न | 900g |
प्रचालन तापमान | -40°C ~ +60°C |
कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
ऑप्टिकल लेंस | |
वैकल्पिक लेंस | निरंतर ज़ूम 30 ~ 240 मिमी / F4 15 ~ 300 मिमी / F4 21~420mm/F4 35 ~ 690 मिमी / F4 |
GAVIN615A थर्मल इंफ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
1. इन्फ्रारेड डिटेक्टर / थर्मल इमेजिंग सेंसर क्या है?
इन्फ्रारेड तरंगों को मानव आँख से नहीं देखा जा सकता है।इन्फ्रारेड डिटेक्टर / थर्मल इमेजिंग सेंसर एक ऑप्टिकल-इलेक्ट्रिकल डिवाइस है जो इन्फ्रारेड विकिरण और थर्मल ऊर्जा पर प्रतिक्रिया करता है और इसे विद्युत सिग्नल में परिवर्तित करता है और फिर दृश्यमान थर्मल छवियों को आउटपुट करता है।
2. डब्ल्यूएलपी क्या है?
WLP वेफर लेवल पैकेज को संदर्भित करता है।यह पूरे एमईएमएस वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक इन्फ्रारेड सेंसर बनाने के लिए स्क्रिबिंग और काटने की प्रक्रिया है।धातु पैकेज, सिरेमिक पैकेज के साथ, वे अनकूल्ड इन्फ्रारेड डिटेक्टरों के 3 मुख्य पैकेज प्रारूप हैं।
3. डब्ल्यूएलपी का क्या फायदा है?
WLP IR डिटेक्टरों को विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स बाजार में अवरक्त प्रौद्योगिकी के अनुप्रयोग में लघुकरण और कम लागत की आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है।वॉल्यूम फैब्रिकेशन क्षमता के साथ ग्लोबल सेंसर टेक्नोलॉजी अब उभरते बाजारों के नए अनुप्रयोगों को बढ़ावा देने के लिए विभिन्न प्रकार के डब्ल्यूएलपी इन्फ्रारेड मॉड्यूल समाधान पेश कर रही है।
