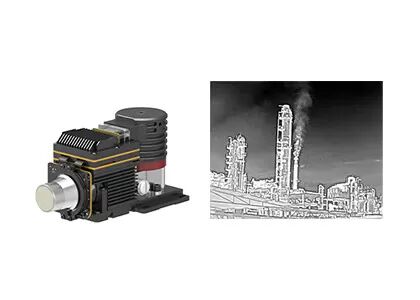

ऑप्टिकल गैस इमेजिंग के लिए 320x256 30μm कूल्ड आईआर कैमरा मॉड्यूल

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAS330
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
अंदाज कूल्ड इन्फ्रारेड मॉड्यूल संकल्प 320x256 / 30μm
नेटडी ≤15mK वर्णक्रमीय श्रेणी 3.2 ± 0.1 ~ 3.5 ± 0.1μm
आकार 155x67x80 मिमी वैकल्पिक लेंस फिक्स्ड ज़ूम
हाई लाइट

320x256 कूल्ड इर कैमरा मॉड्यूल

,

कूल्ड आईआर कैमरा मॉड्यूल लाइटवेट

एक संदेश छोड़ें
उत्पाद विवरण
GST इन्फ्रारेड द्वारा GAS330



वीओसी गैस रिसाव का पता लगाने के लिए 55 मिमी लेंस के साथ 320x256 / 30μm कूल्ड इन्फ्रारेड कैमरा मॉड्यूल



उत्पाद वर्णन



वाष्पशील कार्बनिक यौगिक, या वीओसी, गैसें हैं जो उत्पादों या प्रक्रियाओं से हवा में उत्सर्जित होती हैं।कुछ अपने आप में हानिकारक हैं, जिनमें कुछ ऐसे भी हैं जो कैंसर का कारण बनते हैं।इसके अलावा, वे अन्य गैसों के साथ प्रतिक्रिया कर सकते हैं और हवा में रहने के बाद अन्य वायु प्रदूषक बना सकते हैं।



GAS330 एक कूल्ड इंफ्रारेड थर्मल इमेजिंग मॉड्यूल है जिसे विशेष रूप से गैस रिसाव का पता लगाने के लिए डिज़ाइन किया गया है।यह 320x256 / 30μm एमसीटी कूल्ड एमडब्ल्यूआईआर इन्फ्रारेड डिटेक्टर को एकीकृत करता है और अदृश्य वीओसी की कल्पना करने के लिए वर्णक्रमीय तरंग दैर्ध्य फ़िल्टरिंग तकनीक का उपयोग करता है जिसे नग्न आंखों से नहीं देखा जा सकता है।

कैमरा निर्माता आसानी से और कुशलता से इस मॉड्यूल के आधार पर अपना खुद का गैस रिसाव का पता लगाने वाला कैमरा डिजाइन कर सकते हैं।



मुख्य विशेषताएं



- संकल्प: 320x256

- पिक्सेल पिच: 30μm

- NETD≤15mK, उच्च संवेदनशीलता

- वर्णक्रमीय प्रतिक्रिया: 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm

- विभिन्न आवश्यकताओं के आधार पर अनुकूलन योग्य तरंग दैर्ध्य

- आसानी से डीवीपी/कैमरालिंक इंटरफेस के साथ एकीकृत करें



उत्पाद की विशेषताएं



नमूना GAS330
आईआर डिटेक्टर प्रदर्शन
संकल्प 320x256
पिक्सेल पिच 30μm
क्रायोकूलर RS058
वर्णक्रमीय श्रेणी 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm मेगावाट
ठंडा करने का समय (20 डिग्री सेल्सियस) 8मिनट
एनईटीडी (20 डिग्री सेल्सियस) ≤15mK
मूर्ति प्रोद्योगिकी
फ्रेम रेट 30 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/लंबवत/विकर्ण रूप से पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो दोस्त
डिजिटल वीडियो 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट
बाहरी सिंक फ़्रेम बाहरी सिंक: RS422 स्तर
संचार RS422, 115200bps
बिजली की आपूर्ति 20 ~ 28 वीडीसी
स्थिर बिजली की खपत 12W
आयाम (मिमी) 155×67×80
वज़न 900g
प्रचालन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस फिक्स्ड ज़ूम: 23mm/F1.5;55 मिमी / एफ 1.5



औद्योगिक अनुप्रयोग



GAS330 गैस रिसाव का पता लगाने वाले थर्मल इमेजिंग कैमरा का उपयोग अदृश्य VOCs (वाष्पशील कार्बनिक यौगिकों) को देखने और गैस रिसाव का पता लगाने के लिए किया जाता है जैसे: मीथेन, ईथेन, प्रोपेन, ब्यूटेन, पेंटेन, हेक्सेन, हेप्टेन, ऑक्टेन, एथिलीन, प्रोपलीन, आइसोप्रीन, मेथनॉल , इथेनॉल, ब्यूटेनोन, बेंजीन, टोल्यूनि, ज़ाइलीन, एथिलबेनज़ीन आदि।



कूल्ड अनकूल्ड डिटेक्टरों के लाभ



ऑप्टिकल गैस इमेजिंग के लिए 320x256 30μm कूल्ड आईआर कैमरा मॉड्यूल 0



पूछे जाने वाले प्रश्न



1. अनकूल्ड और कूल्ड IR डिटेक्टरों में क्या अंतर है?



वर्तमान में बाजार में दो प्रकार के इंफ्रारेड थर्मल इमेजिंग सेंसर हैं, कूल्ड और अनकूल्ड।



अनकूल्ड IR डिटेक्टर परिवेश के तापमान पर काम करता है।यह सेमी-कंडक्टर उद्योग पर आधारित है और इस प्रकार आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में गढ़ा जा सकता है।अनकूल्ड आईआर डिटेक्टर पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में व्यापक रूप से उपयोग किए जाते हैं।



कूल्ड आईआर डिटेक्टरों को एक यूनिट में पैक किया जाता है जो उन्हें बेहद कम तापमान पर रखता है जिसे क्रायो कूलर द्वारा समर्थित किया जाएगा।वे बिना कूल्ड सेंसरों की तुलना में बहुत बड़े, अधिक महंगे और कम विश्वसनीय होते हैं, मुख्य रूप से उनके लिए आवश्यक जटिल शीतलन प्रणालियों के कारण।हालांकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबे फोकल लेंथ ऑप्टिक्स के साथ काम करते हैं।
