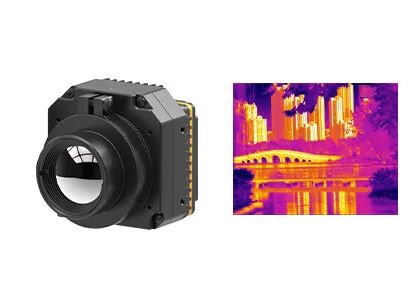

LWIR थर्मल कैमरा मॉड्यूल 400x300 / 17μm क्लियर थर्मल इमेजिंग के साथ

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या प्लग417
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
नेटडी 30mK वज़न 77g
प्रकार अनकूल्ड कैमरा मॉड्यूल फ्रेम रेट 9Hz/25Hz/30Hz/50Hz/60Hz
संकल्प 400x300 / 17μm विशिष्ट बिजली की खपत 1.1W
हाई लाइट

थर्मल कैमरा मॉड्यूल 400x300

,

77g थर्मल कैमरा मॉड्यूल

एक संदेश छोड़ें
उत्पाद विवरण
PLUG617 LWIR कैमरा मॉड्यूल



स्पष्ट थर्मल इमेजिंग के साथ स्थिर प्रदर्शन बिना ठंडा LWIR 400x300 / 17μm इन्फ्रारेड कैमरा मॉड्यूल



उत्पाद वर्णन



PLUG417 ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG सीरीज अनकूल्ड थर्मल इमेजिंग सेंसर मॉड्यूल में से एक है।



400x300 / 17μm अनकूल्ड थर्मल इमेजिंग सेंसर, ऑप्टिकल घटकों की पूरी श्रृंखला, सिग्नल प्रोसेसिंग सर्किट और अद्वितीय इमेज प्रोसेसिंग एल्गोरिदम से युक्त, PLUG417 इन्फ्रारेड सेंसर मॉड्यूल स्पष्ट छवि और बेहतर प्रदर्शन प्रदान करता है।



प्लग श्रृंखला थर्मल सेंसर कैमरा मॉड्यूल विशेष रूप से विभिन्न व्यक्तिगत अवलोकन आवश्यकताओं के लिए विकसित किए गए हैं, जो विशिष्ट एकीकरण आवश्यकताओं को पूरा करने के लिए विभिन्न मानक औद्योगिक इंटरफेस और इन्फ्रारेड लेंस विकल्प प्रदान करते हैं।कुछ पेशेवर थर्मल इमेजिंग समाधान कई अनुप्रयोगों पर लागू किए गए हैं।



मुख्य विशेषताएं


- NETD<30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण और प्लग-इन
- छवि गुणवत्ता और विवरण साफ़ करें
- मजबूत पर्यावरण अनुकूलता



उत्पाद की विशेषताएं



आदर्श प्लग417
आईआर डिटेक्टर प्रदर्शन
संकल्प 400x300
पिक्सेल पिच 17μm
वर्णक्रमीय श्रेणी 8~14μm
नेटडी <30mk
मूर्ति प्रोद्योगिकी
फ्रेम रेट 9Hz/25Hz/30Hz/50Hz/60Hz
स्टार्टअप का समय <10s
एनालॉग वीडियो पाल/एनटीएससी
डिजिटल वीडियो रॉ / YUV / BT656 / LVDS
विस्तार घटक यूएसबी/कैमरलिंक
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8
छवि प्रदर्शन काला गर्म/सफेद गर्म/छद्म रंग
छवि दिशा क्षैतिज/लंबवत/विकर्ण रूप से पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस 50pin_HRS इंटरफ़ेस
संचार मोड RS232-TTL, 115200bps
वोल्टेज आपूर्ति 4.5 ~ 6 वी
विशिष्ट बिजली की खपत <1.1W
भौतिक विशेषताएं
आयाम (मिमी) 44.5mmx44.5mmx36.6mm
वज़न 77g
पर्यावरण अनुकूलन
प्रचालन तापमान -40°C ~ +70°C
भंडारण तापमान -45°C ~ +85°C
नमी 5% ~ 95%, गैर-संघनक
कंपन यादृच्छिक कंपन 5.35grms, 3 अक्ष
झटका हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा
प्रकाशिकी
वैकल्पिक लेंस फिक्स्ड फोकस एथर्मल: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm
मोटर चालित लेंस: 75mm/100mm/150mm
सतत ऑप्टिकल ज़ूम: 30-150 मिमी



औद्योगिक अनुप्रयोग



PLUG417 थर्मल कैमरा मॉड्यूल व्यापक रूप से सुरक्षा और निगरानी, ​​​​आउटडोर, कानून प्रवर्तन बचाव, अग्निशमन और बचाव, ADAS, UAV पेलोड आदि में उपयोग किया जाता है।



LWIR थर्मल कैमरा मॉड्यूल 400x300 / 17μm क्लियर थर्मल इमेजिंग के साथ 0



प्रदर्शनियों



LWIR थर्मल कैमरा मॉड्यूल 400x300 / 17μm क्लियर थर्मल इमेजिंग के साथ 1

पूछे जाने वाले प्रश्न



1. अनकूल्ड और कूल्ड IR डिटेक्टरों में क्या अंतर है?



वर्तमान में बाजार में दो प्रकार के इन्फ्रारेड थर्मल इमेजिंग सेंसर हैं, कूल्ड और अनकूल्ड।



अनकूल्ड IR डिटेक्टर परिवेश के तापमान पर काम करता है।यह सेमी-कंडक्टर उद्योग पर आधारित है और इस प्रकार आमतौर पर छोटे आकार और कम लागत के साथ बड़ी मात्रा में गढ़ा जा सकता है।अनकूल्ड आईआर डिटेक्टर पोर्टेबल/हैंडहेल्ड/मोबाइल उपकरणों में व्यापक रूप से उपयोग किए जाते हैं।



कूल्ड आईआर डिटेक्टरों को एक यूनिट में पैक किया जाता है जो उन्हें बेहद कम तापमान पर रखता है जिसे क्रायो कूलर द्वारा समर्थित किया जाएगा।वे बिना कूल्ड सेंसर की तुलना में बहुत बड़े, अधिक महंगे और कम विश्वसनीय हैं, मुख्य रूप से जटिल शीतलन प्रणालियों के कारण जिनकी उन्हें आवश्यकता होती है।हालांकि, कूल्ड सिस्टम अविश्वसनीय रूप से संवेदनशील होते हैं और आमतौर पर लंबी दूरी के मिशन को प्राप्त करने के लिए लंबे फोकल लेंथ ऑप्टिक्स के साथ काम करते हैं।
