ड्रोन के लिए विशिष्ट अनकूल्ड थर्मल कैमरा मॉड्यूल 640x512 30Hz NETD 40mk
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 | बिजली की खपत | 0.7w |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
ठेठ NETD | ≤40 एमके | फ्रेम रेट | 30 हर्ट्ज |
हाई लाइट | विशिष्ट अनकूल्ड थर्मल कैमरा मॉड्यूल,ड्रोन अनकूल्ड थर्मल कैमरा मॉड्यूल,ड्रोन थर्मल कैमरा 640x512 |

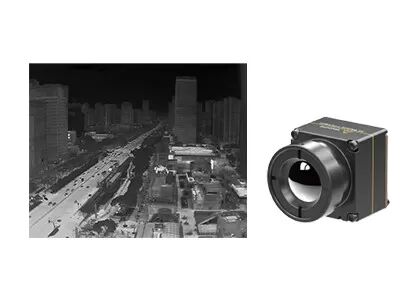

ड्रोन विशिष्ट NETD≤40mk के लिए बिना ठंडा किया हुआ 640x512 12μm थर्मल कैमरा मॉड्यूल
ITL612R इन्फ्रारेड कैमरा कोर 640x512 / 12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड थर्मल डिटेक्टर को एकीकृत करता है।यह 8 से 14μm के स्पेक्ट्रल रेंज वाले ड्रोन के लिए एक बिना ठंडा किया हुआ LWIR रेडियोमेट्रिक थर्मल इमेजिंग मॉड्यूल है।
iTL612 थर्मल कैमरा मॉड्यूल तेज और स्पष्ट छवि प्रस्तुति, कॉम्पैक्ट आकार और कम लागत में है।पूरी तरह से अनुकूलित SWaP के लिए उन्मुख, iTL612R अनकूल्ड थर्मल मॉड्यूल सीमित स्थान के साथ इन्फ्रारेड सिस्टम एकीकरण के लिए एक विश्वसनीय समाधान प्रदान करता है।इसकी कॉम्पैक्ट संरचना समान विनिर्देशन मॉड्यूल के शीर्ष स्तर पर पहुंच गई है।इसमें औद्योगिक तापमान माप के लिए -20 ℃ ~ 550 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
ITL612 थर्मल मॉड्यूल विशेष रूप से पूर्वानुमानित रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, वन अग्नि निवारण, शहरी सुरक्षा आदि के क्षेत्र के लिए विकसित किया गया है।
कॉम्पैक्ट और हल्का डिज़ाइन
• आकार: 21mm×22.3mm×27.3mm (9.1mm लेंस के साथ)
• वजन: 20.8g±1.5g (9.1 मिमी लेंस के साथ)
• कम बिजली की खपत 0.7W जितनी कम
स्पष्ट छवि और सटीक रेडियोमेट्री
• बिल्कुल नई छवि प्रक्रिया एल्गोरिथ्म: NUC/3DNR/DNS/DRC/EE
• समर्थन विंडोज/लिनक्स/एआरएम एसडीके
• समर्थन क्षेत्रीय, बिंदु और समतापी तापमान माप
आसान एकीकरण के लिए विभिन्न इंटरफेस
• DVP/LVDS/USB2.0 इंटरफेस, RAW/YUV इमेज डेटा आउटपुट, सीरियल पोर्ट कंट्रोल
आदर्श | आईटीएल612/आर |
आईआर डिटेक्टर प्रदर्शन | |
संवेदनशील सामग्री | वैनेडियम ऑक्साइड |
संकल्प | 640 × 512 |
पिक्सेल आकार | 12सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
ठेठ NETD | ≤40 एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 30 हर्ट्ज |
स्टार्टअप का समय | 5s |
डिजिटल वीडियो | रॉ/वाईयूवी/BT656 |
छवि एल्गोरिथम | गैर-एकरूपता सुधार (NUC) 3D शोर में कमी (3DNR) डी-शोर (डीएनएस) गतिशील रेंज संपीड़न (डीआरसी) एज एन्हांसमेंट (ईई) |
छवि प्रदर्शन | ब्लैक हॉट / व्हाइट हॉट / छद्म रंग |
पीसी सॉफ्टवेयर | |
आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो प्रदर्शन |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, पुरुष) |
USB विस्तार बोर्ड | टाइप-सी |
संचार अंतरफलक | RS232-TTL/USB2.0 |
डिजिटल वीडियो इंटरफ़ेस | CMOS8/USB2.0 |
वोल्टेज आपूर्ति | 3.3V ± 0.1 वी वीडीसी |
विशिष्ट बिजली की खपत | 0.7 डब्ल्यू |
तापमान माप | |
तापमान सीमा संचालित करना | -10 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस |
तापमान माप रेंज | -20 डिग्री सेल्सियस ~ + 150 डिग्री सेल्सियस, 0 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस;समर्थन अनुकूलन और विस्तार |
तापमान माप सटीकता | ±3°C या ±3% से अधिक (@23°C±3°C) |
क्षेत्रीय तापमान मापन | आउटपुट क्षेत्रीय तापमान का अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें |
एसडीके | समर्थन विंडोज/लिनक्स/एआरएम;ग्रे से तापमान में वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आकार (मिमी) | 21×22.3×27.3 (9.1 मिमी लेंस के साथ) |
वज़न | 20.8g±1.5g (9.1mm लेंस के साथ) |
पर्यावरण अनुकूलता | |
परिचालन तापमान | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
भंडारण तापमान | -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
नमी | 5% ~ 95%, गैर संघनक |
कंपन | 5.35 ग्राम, 3 एक्सिस |
झटका | हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा |
प्रमाण पत्र | ROHS2.0/पहुंच |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 9.1mm |
आईटीएल612/आर थर्मल इमेजिंग मॉड्यूल को यूएवी पेलोड और पहनने योग्य उपकरणों में एकीकृत किया जा सकता है ताकि इसका व्यापक रूप से उपयोग किया जा सकेभविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, वन अग्नि निवारण, शहरी सुरक्षा आदि।.
1. क्या आप थर्मल इमेजिंग को ब्लॉक कर सकते हैं?
ज्यादातर मामलों में, आप नहीं कर सकते।लेकिन इन्फ्रारेड किरणें दीवारों में प्रवेश नहीं कर सकती हैं, और कांच भी आईआर को ब्लॉक कर सकता है।इसलिए, यदि आप पहचाना नहीं जाना चाहते हैं, तो आप थर्मल इमेजिंग को ब्लॉक करने के लिए कांच या दीवारों के पीछे छिप सकते हैं।
2. छद्म रंग - लावा
लावा छद्म रंग में, सफेद उच्च तापमान का संकेत देता है और गहरा लाल कम तापमान का संकेत देता है।इसका पूरा पैलेट गर्म रंगों का उपयोग करता है।अति-उच्च तापमान लक्ष्यों के लिए, यह मानव दृश्य देखने के अनुरूप अधिक है।
3. डीआरआई रेंज क्या है?
यह उस दूरी को मापने का एक साधन है जिस पर एक इन्फ्रारेड डिटेक्टर विशिष्ट लक्ष्य की छवि उत्पन्न कर सकता है और इसे डिटेक्शन रेंज, रिकग्निशन रेंज, आइडेंटिफिकेशन रेंज में विभाजित किया जा सकता है।
डी (डिटेक्शन): किसी वस्तु को पृष्ठभूमि से अलग करने की क्षमता
आर (मान्यता): वस्तु वर्ग (पशु, मानव, वाहन, नाव ...) को वर्गीकृत करने की क्षमता
I (पहचान): विवरण में वस्तु का वर्णन करने की क्षमता (एक टोपी, एक हिरण, एक जीप के साथ एक आदमी ...)
जॉनसन के मानदंड के अनुसार, जब डीआरआई दूरी पर दिखाई देने वाले लक्ष्य विवरण की संभावना 50% होती है, तो लक्ष्य की न्यूनतम संख्या रेखा जोड़े 1:3:6 (या 1:4:8) होती है, और संबंधित पिक्सेल की न्यूनतम संख्या 2:6:12 (या 2:8:16) है।
यह मानते हुए कि लक्ष्य व्यास एच है, फोकल लम्बाई एफ है, पिक्सेल आकार डी है, और लाइन जोड़े की संख्या एन है, फिर दृश्य दूरी एल = एच × एफ / (2 एन × डी)
