EYAS330 MWIR कूल्ड कैमरा मॉड्यूल इन्फ्रारेड कैमरा कोर 320x256 30μM
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xआकार | 142x58.5x71mm | संकल्प | 320x256 / 30μm |
---|---|---|---|
नेटडी | 9mK | मध्य तरंग दैर्ध्य | 3.7 ~ 4.8μm |
विशेषताएं | आसान एकीकरण | टाइप | कूल्ड एडी मॉड्यूल |
हाई लाइट | 30uM कूल्ड कैमरा मॉड्यूल,MWIR इन्फ्रारेड कूल्ड कैमरा मॉड्यूल,320x256 कैमरा कोर मॉड्यूल |

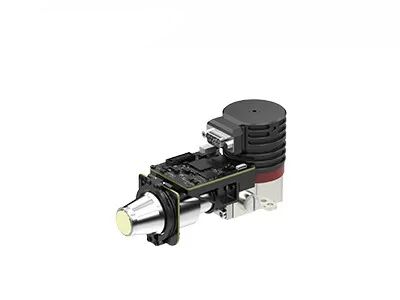

EYAS330 MWIR कूल्ड कैमरा मॉड्यूल इन्फ्रारेड कैमरा कोर 320x256 30μm
EYAS सीरीज कूल्ड AD मॉड्यूल में कूल्ड IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में बदलने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंडों के साथ उपलब्ध है।EYAS330 320x256 / 30μm MWIR डिटेक्टर और RS058 देवर कूलर एकीकृत के साथ EYAS परिवार का सदस्य है।
ग्लोबल सेंसर टेक्नोलॉजी थर्मल इमेजिंग डिटेक्टरों और इन्फ्रारेड मॉड्यूल के डिजाइन, निर्माण, बिक्री और विपणन में माहिर है।कंपनी 20 हजार वर्ग मीटर साफ कमरे के साथ 30 हजार वर्ग मीटर के क्षेत्र को कवर करती है, जो ग्राहकों को इन्फ्रारेड उत्पादों की स्थिर आपूर्ति प्रदान कर सकती है।
- विकसित करने और एकीकृत करने में आसान
- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल
- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं
- 5V सिंगल-सप्लाई
- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम
नमूना | EYAS330 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 320x256 |
पिक्सेल पिच | 30μm |
क्रायोकूलर | RS058 |
वर्णक्रमीय श्रेणी | 3.7μm~4.8μm मेगावाट |
ठंडा करने का समय (25 डिग्री सेल्सियस) | 6मिनट |
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) | 9mK |
काम प्रणाली | |
फ्रेम रेट | 1 ~ 200 हर्ट्ज समायोज्य |
काम प्रणाली | स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | क्यूएसएच 60pin |
डिजिटल वीडियो | कैमरालिंक: आउटपुट 16 बिट रॉ डेटा |
बाहरी सिंक | CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक |
संचार | कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps |
बिजली की आपूर्ति | 1 चैनल इमेजिंग पैनल: 5V 1 चैनल क्रायोकूलर: 24V |
स्थिर बिजली की खपत | 7W |
आयाम (मिमी) | 142×58.5×71 |
वज़न | ≤680g |
वर्किंग टेम्परेचर | -40°C ~ +60°C |
कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
EYAS330 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक तरह की विधि है जो वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।वस्तु और पृष्ठभूमि के वातावरण के बीच विकिरण अंतर और वस्तु के प्रत्येक भाग के विकिरण अंतर के अनुसार, अवरक्त थर्मल छवि दृश्य के प्रत्येक भाग के विकिरण के उतार-चढ़ाव को दिखा सकती है, इस प्रकार दृश्य की विशेषताओं को दिखाती है।
2. इन्फ्रारेड थर्मल इमेजिंग के अनुप्रयोग क्या हैं?
तापमान माप और सभी मौसम इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दो प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से विद्युत शक्ति, सुरक्षा और निगरानी, औद्योगिक निर्माण, वैज्ञानिक अनुसंधान, चिकित्सा उपचार और अन्य पारंपरिक क्षेत्रों में उपयोग किया जाता है।
3. इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, वे सभी वस्तुएं जिनका तापमान परम शून्य (- 273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल छवियां भी कहा जाता है।
4. क्रायोकूलर किसके लिए प्रयोग किया जाता है?
क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को बेहद ठंडा रखती हैं ताकि लंबी अवधि के मिशन पर थर्मल इमेज ली जा सकें।कई उच्च अंत अनुप्रयोगों में, छवियों को कैप्चर करने वाले सेंसर को बेहद कम तापमान की आवश्यकता होती है।
5. क्रायोकूलर की गुणवत्ता मापने के मुख्य कारक क्या हैं?
क्रायोकूलर की गुणवत्ता को मापने के लिए लंबी बैटरी लाइफ और विश्वसनीय संचालन मुख्य कारक हैं।GSTiR क्रायोकूलर में व्यापक ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है।इसका MTTF (मीन टाइम टू फेल्योर) 10,000 घंटे तक पहुंच गया है, जो 24*7 बूट ऑपरेशन आवश्यकताओं को पूरा करता है।
6. एमटीटीएफ क्या है?
एमटीटीएफ (मीन टाइम टू फेल्योर) एक हिस्से की विश्वसनीयता को मापता है।यह आपको दिखाता है कि एक हिस्सा टूटने से पहले औसतन कितनी देर तक चलता है और आपको इसे बदलना होगा।बुनियादी स्तर पर, यह आपको आपके द्वारा खरीदे जा रहे पुर्जों की गुणवत्ता के बारे में बताता है।वे जितने लंबे समय तक चलते हैं, आप उनसे उतने ही अधिक मूल्य प्राप्त कर रहे हैं।
