HVAC सुरक्षा के निर्माण के लिए LWIR थर्मल कैमरा कोर अनकूल्ड 400x300
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 400x300 / 17μm | फ्रेम रेट | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
एनईटीडी | <30एमके | वर्णक्रमीय श्रेणी | 8 ~ 14μm |
आकार | 44.5x44.5x33.6 मिमी | वज़न | ≤77 ग्रा |
हाई लाइट | LWIR थर्मल कैमरा कोर 400x300,HVAC LWIR थर्मल कैमरा कोर |

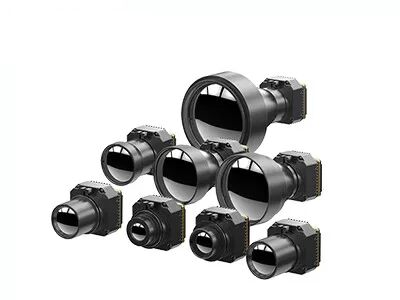

400x300 17μM LWIR थर्मल कैमरा मॉड्यूल औद्योगिक थर्मोग्राफी के साथ बिना ठंडा किया हुआ
PLUG417R थर्मल कैमरा कोर औद्योगिक या शरीर के तापमान माप के लिए -20 ℃ ~ 150 ℃ से माप सीमा के साथ एक वैकल्पिक तापमान माप फ़ंक्शन के साथ 400x300 / 17μm अनकूल्ड LWIR इन्फ्रारेड डिटेक्टर का उपयोग करता है।यह इन्फ्रारेड थर्मल मॉड्यूल न केवल आपके आस-पास के तापमान के मान को माप सकता है बल्कि थर्मल इमेजिंग आंकड़ा भी प्रदर्शित कर सकता है।इसलिए तापमान परिवर्तन की निगरानी करना आपका सबसे अच्छा विकल्प होना चाहिए।
यह छोटा इन्फ्रारेड कैमरा मॉड्यूल इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों जैसे थर्मोग्राफी, विद्युत शक्ति निरीक्षण, भवन निरीक्षण आदि में व्यापक रूप से उपयोग किया जा सकता है। यह सभी प्रकार के थर्मल इमेजर्स और इन्फ्रारेड थर्मोग्राफिक कैमरों में माध्यमिक विकास और एकीकरण के लिए OEM ग्राहकों के लिए फायदेमंद है।
- NETD <30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण
- स्पष्ट छवि गुणवत्ता और विवरण
- अनुकूलन तापमान रेंज
- मजबूत पर्यावरण अनुकूलनशीलता
आदर्श | प्लग417आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 400x300 |
पिक्सेल पिच | 17सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
एनईटीडी | <30 एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25Hz/30Hz/50Hz/60Hz |
स्टार्टअप का समय | <15s |
एनालॉग वीडियो | पाल / एनटीएससी |
डिजिटल वीडियो | रॉ/वाईयूवी/BT656/LVDS |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | ब्लैक हॉट / व्हाइट हॉट / छद्म रंग |
छवि दिशा | क्षैतिज / लंबवत / तिरछे फ्लिप |
छवि एल्गोरिथम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
वोल्टेज आपूर्ति | 4.5 ~ 6 वी |
तापमान माप | |
तापमान सीमा संचालित करना | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
तापमान की रेंज | -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस |
तापमान सटीकता | ±2°C या ±2% (अधिकतम मान लें) |
एसडीके | एआरएम/विंडोज/लिनक्स एसडीके, फुल स्क्रीन थर्मोग्राफी |
भौतिक विशेषताएं | |
आयाम (मिमी) | 44.5x44.5x36.6 |
वज़न | ≤77 ग्रा |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 70 डिग्री सेल्सियस |
भंडारण तापमान | -45 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
नमी | 5% ~ 95%, गैर संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 7.5mm/13mm/19mm/25mm/35mm |
PLUG417R थर्मल कैमरा कोर का व्यापक रूप से इलेक्ट्रिक पावर निरीक्षण, मशीन विजन, बिल्डिंग एचवीएसी सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, कानून प्रवर्तन और बचाव, एडीएएस, यूएवी पेलोड इत्यादि में उपयोग किया जाता है।
1. इन्फ्रारेड फोकल प्लेन ऐरे का कार्य सिद्धांत
फोकल प्लेन एरे डिटेक्टर पर सहज तत्वों की एक सरणी व्यवस्थित की जाती है।अनंत से निकलने वाली इन्फ्रारेड किरणें ऑप्टिकल सिस्टम के माध्यम से फोकल प्लेन एरे के इन सहज तत्वों पर अंकित होती हैं।डिटेक्टर प्रकाश संकेत को विद्युत संकेत में परिवर्तित करता है और अभिन्न प्रवर्धन, नमूनाकरण, आउटपुट बफर और मल्टीप्लेक्सिंग सिस्टम करता है, और अंत में एक छवि बनाने के लिए निगरानी प्रणाली को भेजा जाता है।
