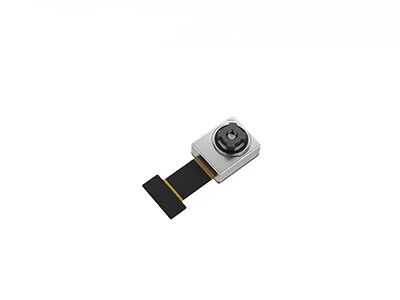

OEM छोटे आकार का बिना ठंडा किया हुआ LWIR थर्मल इमेजिंग कोर 256x192 12μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 256x192 | पिक्सेल पिच | 12सुक्ष्ममापी |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | तापमान की रेंज | -20℃~+120℃ (अनुकूलन योग्य) |
एनईटीडी | ≤45mK | आकार | 15x13x6.83 मिमी |
हाई लाइट | बिना ठंडा किया हुआ LWIR थर्मल इमेजिंग कोर,OEM LWIR थर्मल इमेजिंग कोर,12um छोटा थर्मल कैमरा कोर |
256x192 रिज़ॉल्यूशन, 12μm पिक्सेल आकार के साथ हल्का वजन LWIR अनकूल्ड थर्मल इमेजिंग कोर
TIMO256 अनकूल्ड IR इमेजिंग मॉड्यूल, जिसे अनकूल्ड थर्मल मॉड्यूल के रूप में भी जाना जाता है, ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित TIMO इन्फ्रारेड कैमरा मॉड्यूल परिवार में से एक है।इसमें एक असाधारण छोटे आकार का 256x192 / 12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर शामिल है जो 8 से 14 माइक्रोन तक लंबी तरंग दैर्ध्य को कवर करता है।
WLP तकनीक के लिए धन्यवाद, TIMO256 थर्मल IR कैमरा मॉड्यूल सुपर माइक्रो संरचना, अल्ट्रा लो कॉस्ट एक्सपेंडिचर प्राप्त करता है, जबकि सस्ती कीमत पर अधिक संवेदनशीलता और बेहतर छवि गुणवत्ता प्रदान करता है, जिससे ग्राहक अपनी आवश्यकताओं के अनुसार सबसे उपयुक्त प्रकार का चयन कर सकते हैं।
इसकी पूरी तरह से अनुकूलित संरचना के कारण, TIMO256 थर्मल कैमरा कोर लोकप्रिय है और इन्फ्रारेड थर्मल इमेजिंग अनुप्रयोगों जैसे थर्मोग्राफी, महामारी रोकथाम, स्मार्ट हार्डवेयर, एआईओटी आदि में व्यापक रूप से उपयोग किया जाता है।
- डिटेक्टर: WLP अनकूल्ड माइक्रोबोलोमीटर
- संकल्प: 256x192 / 12 माइक्रोन
- मिनिएचर साइज़: 15x13x6.83mm
- एनईटीडी: ≤45mK
आदर्श | टिमो-256 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 256x192 |
पिक्सेल पिच | 12सुक्ष्ममापी |
वर्णक्रमीय श्रेणी | 8 ~ 14μm |
एनईटीडी | ≤45mK |
लेंस प्रकार | डब्ल्यूएलओ |
संकेन्द्रित विधि | फिक्स्ड ज़ूम |
एचएफओवी | 53°±1° |
क्षेत्र की गहराई | अनंत से 10 सेमी |
फ्रेम रेट | 1 ~ 30 हर्ट्ज (अनुकूलन योग्य) |
तापमान माप | |
तापमान सीमा | -20°C ~ +120°C (अनुकूलन योग्य) |
तापमान सटीकता | अनुकूलन योग्य (शरीर या औद्योगिक थर्मोग्राफी की आवश्यकताओं को पूरा करें) |
इंटरफ़ेस / नियंत्रण | |
एवीडीडी | 3.6V±0.05V |
वीएसके/वीडीईटी | 5.0 ± 0.05 वी |
डीवीडीडी | 1.8V±0.05V |
इंटरफेस | डिजिटल इंटरफ़ेस |
बिजली की खपत | 70mW |
भौतिक विशेषताएं | |
आयाम (मिमी) | 15x13x6.83 (विनिर्देश प्रबल होंगे) |
प्रचालन तापमान | -20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
भंडारण तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस |
TIMO256 थर्मल कैमरा कोर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जैसे कि थर्मोग्राफी, इंटेलिजेंट हार्डवेयर, स्मार्ट बिल्डिंग, स्मार्ट होम, AIoT आदि।
1. अवरक्त विकिरण क्या है?
इन्फ्रारेड थर्मल इमेजिंग के बारे में बात करते समय, सोचने वाली पहली बात इन्फ्रारेड विकिरण (आईआर) है।इन्फ्रारेड विकिरण ऊर्जा की तरंग दैर्ध्य लगभग 700 एनएम से शुरू होती है और लगभग 1 मिमी तक फैली हुई है।सभी वस्तुएं इन्फ्रारेड विकिरण के रूप में एक निश्चित मात्रा में गर्मी का उत्सर्जन करती हैं, जो हमारे लिए अदृश्य है, क्योंकि पूरे विद्युत चुम्बकीय स्पेक्ट्रम में, नग्न आंखें केवल "दृश्यमान प्रकाश" देख सकती हैं।
2. इन्फ्रारेड थर्मल इमेजर कैसे काम करता है?
इन्फ्रारेड उपकरण का मुख्य घटक इन्फ्रारेड थर्मल डिटेक्टर है, जो आसपास की वस्तुओं के छोटे तापमान अंतर को संवेदनशील रूप से पहचान सकता है।फिर, यह वस्तु से इस विकिरण की जानकारी एकत्र करता है और इमेजिंग के लिए तापमान की जानकारी को आउटपुट करता है, जो तापमान अंतर की जानकारी पर आधारित है।वस्तु जितनी अधिक गर्म होती है, उतनी ही अधिक अवरक्त विकिरण उत्पन्न करती है।यदि तीव्रता बहुत अधिक है, तो आप इसे गर्मी की तरह महसूस कर सकते हैं।
