उन्नत स्पष्टता और परिशुद्धता HD 1280x1024 थर्मल कैमरा कोर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 1280x1024/12μm | एनईटीडी | <50 एमके |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 20x20x10.4 मिमी |
हाई लाइट | एचडी थर्मल कैमरा कोर,प्रिसिजन थर्मल कैमरा कोर 1280x1024,एचडी अनकूल्ड थर्मल कैमरा मॉड्यूल |

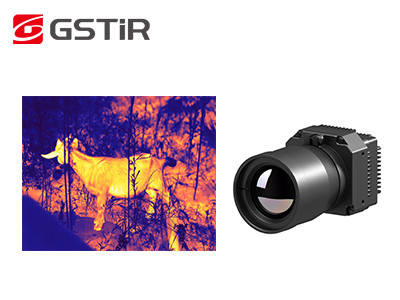

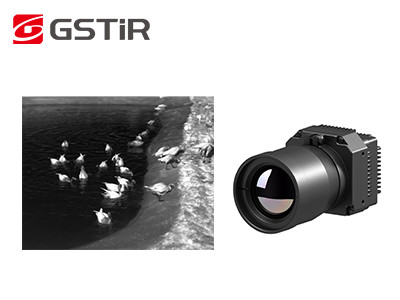

उन्नत स्पष्टता और परिशुद्धता HD 1280x1024 थर्मल कैमरा कोर
PLUG1212R ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित PLUG-R श्रृंखला के अनकूल्ड इंफ्रारेड कैमरा मॉड्यूल में से एक है।यह पेशेवर सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग प्लेटफॉर्म के साथ जीएसटी1212एम अनकूल्ड इंफ्रारेड डिटेक्टर पर आधारित है, जो लक्ष्य इंफ्रारेड विकिरण को पूरी तरह से तापमान डेटा में बदल देता है।इसका तापमान माप उपलब्ध है और तापमान सीमा को अनुकूलन योग्य बनाया जा सकता है, जो औद्योगिक थर्मोग्राफी की विशिष्ट आवश्यकताओं को पूरा करता है।
अनकूल्ड HD LWIR 1280x1024/12μm VOx थर्मल इमेजिंग मॉड्यूल एक विस्तृत तापमान माप रेंज प्रदान करता है, जो औद्योगिक निरीक्षण, निगरानी और सुरक्षा जैसे क्षेत्रों में विविध अनुप्रयोगों को सक्षम बनाता है।उप-शून्य तापमान (-20℃) और उच्च तापमान वाले वातावरण (550 तक) दोनों को कवर करने वाली तापमान सीमा के साथ, यह मॉड्यूल विभिन्न थर्मल इमेजिंग परिदृश्यों की मांगों को समायोजित करता है।
-पिक्सेल पिच: 12μm
- रिज़ॉल्यूशन: 1280x1024
- स्पेक्ट्रा रेंज: 8μm -14μm
- उच्च संवेदनशीलता: NETD <30mK
- तापमान रेंज: -20℃~150℃, 100℃~550℃
- तापमान सटीकता: ±2℃ या ±2%
- उच्च विश्वसनीयता और मजबूत पर्यावरणीय अनुकूलनशीलता।
नमूना | प्लग1212आर |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 1280x1024 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | <30एमके |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25हर्ट्ज |
स्टार्टअप का समय | <25s |
एनालॉग वीडियो | / |
डिजिटल वीडियो | HDMI/RAW/YUV/BT1120 |
विस्तार घटक | यूएसबी/कैमरलिंक |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | काला गरम/सफ़ेद गरम/छद्म रंग |
छवि दिशा | क्षैतिज/ऊर्ध्वाधर/तिरछे पलटें |
छवि एल्गोरिथ्म | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
संचार मोड | आरएस232-टीटीएल, 115200बीपीएस |
वोल्टेज आपूर्ति | 5±0.5V |
तापमान माप | |
तापमान रेंज आपरेट करना | -10°C~50°C |
तापमान की रेंज | -20°C~150°C, 100°C~550°C |
तापमान सटीकता | ±2°C या ±2% (अधिकतम मान लें) |
एसडीके | एआरएम/विंडोज़/लिनक्स एसडीके, पूर्ण स्क्रीन थर्मोग्राफी |
भौतिक विशेषताएं | |
आयाम (मिमी) | 56x56x40.2 |
वज़न | ≤200 ग्राम |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~+85°C |
नमी | 5%~95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35 ग्राम, 3 अक्ष |
झटका | अर्ध-साइन तरंग, 40 ग्राम/11 एमएस, 3 अक्ष 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथरमल: 19 मिमी/25 मिमी |
PLU1212R इंफ्रारेड इमेजिंग मॉड्यूल का व्यापक रूप से पावर इलेक्ट्रिसिटी, मशीन विजन, बिल्डिंग इंस्पेक्शन, मेटलर्जिकल पेट्रोकेमिकल आदि में उपयोग किया जाता है।
1. माइक्रोबोलोमीटर कैसे काम करता है?
माइक्रोबोलोमीटर एक प्रकार का थर्मल सेंसर है जिसका उपयोग थर्मल इमेजिंग उपकरणों में किया जाता है।यह तापमान भिन्नता के कारण विद्युत प्रतिरोध में परिवर्तन का उपयोग करके अवरक्त विकिरण का पता लगाता है।
यहां बताया गया है कि माइक्रोबोलोमीटर कैसे काम करता है:
माइक्रोबोलोमीटर में एक छोटा अवरक्त-संवेदनशील सामग्री तत्व होता है जिसे पिक्सेल कहा जाता है।प्रत्येक पिक्सेल अनिवार्य रूप से एक सूक्ष्म आकार का थर्मल अवरोधक होता है जो उत्कृष्ट तापीय चालकता, कम ताप क्षमता और प्रतिरोध के उच्च तापमान गुणांक (TCR) वाली सामग्री से बना होता है।माइक्रोबोलोमीटर के लिए उपयोग की जाने वाली सबसे आम सामग्री वैनेडियम ऑक्साइड (VOx) या अनाकार सिलिकॉन है।
