3.2 मिमी लेंस के साथ अनुकूलित SWaP-C iLC212 थर्मल कैमरा मॉड्यूल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 256x192 | बिजली की खपत | 700mW |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8 ~ 14μm | पिक्सेल पिच | 12सुक्ष्ममापी |
एनईटीडी | ≤65mK | फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
हाई लाइट | iLC212 थर्मल कैमरा मॉड्यूल,3.2 मिमी लेंस थर्मल कैमरा मॉड्यूल,SWaP-C इन्फ्रारेड कैमरा मॉड्यूल |

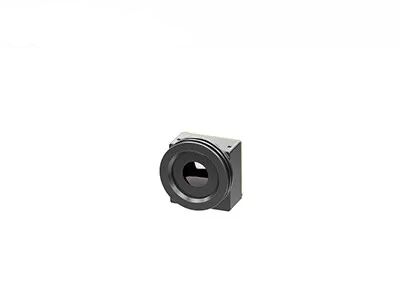

3.2 मिमी लेंस के साथ अनुकूलित SWaP-C iLC212 थर्मल कैमरा मॉड्यूल
iLC212 अनकूल्ड IR इमेजिंग मॉड्यूल 256x192 / 12μm फोकल प्लेन ऐरे वेफर लेवल पैकेज (WLP) इंफ्रारेड डिटेक्टर को एकीकृत करता है और 8 से 14μm तक की लंबी-तरंग इंफ्रारेड (LWIR) स्पेक्ट्रम को कैप्चर कर सकता है।
पूरी तरह से अनुकूलित SWaP-C के लिए उन्मुख, iLC212 थर्मल कैमरा मॉड्यूल विशेष रूप से उन ग्राहकों के लिए डिज़ाइन किया गया है जिनकी सुरक्षा और निगरानी के क्षेत्र में आकार, वजन और लागत के बारे में सख्त आवश्यकताएं हैं।अपने छोटे आकार, हल्के वजन और बहुत कम कीमत के कारण, iLC212 थर्मल कोर ग्राहकों की कम कीमत की मांगों को काफी हद तक पूरा करता है, उनके विकास के समय को कम करता है और उनके लिए लागत बचाता है।
ग्लोबल सेंसर टेक्नोलॉजी थर्मल इमेजिंग डिटेक्टरों और इन्फ्रारेड मॉड्यूल के डिजाइन, निर्माण, बिक्री और विपणन में माहिर है।हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो माध्यमिक विकास के समय को कम करते हैं और ग्राहकों के लिए लागत को काफी कम करते हैं।
- पूरी तरह से अनुकूलित SWaP-C एप्लिकेशन
- विभिन्न सुरक्षा थर्मल कैमरों के लिए उपयुक्त
- थर्मल इमेजिंग अनुप्रयोगों की एक विस्तृत श्रृंखला
- कम बिजली की खपत
नमूना | iLC212 |
आईआर डिटेक्टर प्रदर्शन | |
सामग्री | बिना ठंडा किया गया वैनेडियम ऑक्साइड |
संकल्प | 256×192 |
पिक्सेल आकार | 12μm |
वर्णक्रमीय प्रतिक्रिया | 8μm ~14μm |
नेटडी | ≤65mK@F1.0@25℃@50Hz |
मूर्ति प्रोद्योगिकी | |
डिजिटल वीडियो | रॉ/वाईयूवी/बीटी656;USB2.0 वीडियो ट्रांसमिशन का समर्थन करें;तापमान माप समर्थन पैरामीटर लाइन |
डिजिटल फ़्रेम दर | 25हर्ट्ज/30हर्ट्ज |
छवि प्रदर्शन | काला-गर्म/सफ़ेद-गर्म/छद्म-रंग |
छवि एल्गोरिथ्म | गैर-एकरूपता सुधार (एनयूसी) 3डी छवि शोर में कमी (3डीएनआर) 2डी शोर में कमी (डीएनएस) गतिशील रेंज संपीड़न (डीआरसी) ईई संवर्धन |
स्टार्टअप का समय | ≤3s |
तापमान माप | |
तापमान रेंज आपरेट करना | -10℃~+50℃ |
तापमान मापन रेंज | -20℃~+150℃, तापमान माप सीमा विस्तार और अनुकूलन का समर्थन करें |
तापमान माप सटीकता | ±3℃/±3% (बड़ा मान लें) @23℃±5℃;तापमान मापन दूरी 1.5 मीटर है |
क्षेत्रीय तापमान माप | किसी भी क्षेत्र के तापमान माप, आउटपुट क्षेत्र के अधिकतम मूल्य, न्यूनतम मूल्य और औसत मूल्य का समर्थन करें |
एसडीके | विंडोज़/लिनक्स संस्करण, वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान रूपांतरण प्राप्त करें |
विद्युत इंटरफ़ेस | |
बाह्य इंटरफ़ेस | 30pin_HRS कनेक्टर पावर इनपुट डिजिटल वीडियो आरएस232-टीटीएल/यूएसबी2.0 जीपीआईओ आदि |
संचार | आरएस232-टीटीएल/यूएसबी2.0 |
विस्तार घटक | वीपीसी बोर्ड |
पीसी सॉफ्टवेयर | |
आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो प्रदर्शन |
विद्युत प्रणाली | |
बिजली की आपूर्ति | डीसी 3.3V±0.1V |
शक्ति का अपव्यय | स्थिर अवस्था: 0.70W/3.3V @23±3℃ |
स्थूल संपत्ति | |
कनेक्टर्स | बाहरी कनेक्टर मॉडल: DF40C-30DP-0.4V (51), (HRS-पुरुष) मेटिंग कनेक्टर मॉडल: DF40C (2.0)-30DS-0.4V (51), (HRS-महिला) |
आकार | 21mm×21mm×12.8mm (3.2mm लेंस सहित) |
वज़न | 8.9 ग्राम ± 0.5 ग्राम (3.2 मिमी लेंस सहित) |
पर्यावरण अनुकूलता | |
प्रचालन तापमान | -40℃~+70℃ |
भंडारण तापमान | -45℃~+85℃ |
नमी | 5%~95%, गैर-संघनक |
प्रभाव एवं कंपन प्रतिरोध | प्रभाव: अर्ध साइन तरंग, 40 ग्राम/11 एमएस, 3-अक्ष, 6-दिशा कंपन: 5.35 ग्राम, 3 अक्ष |
प्रमाणीकरण | ROHS2.0/पहुंच |
लेंस | |
वैकल्पिक लेंस | 3.2मिमी/एफ1.1, एचएफओवी: 55.6±2.8°;कोटिंग: एआर |
ILC212 थर्मल इमेजिंग मॉड्यूल को सुरक्षा निगरानी, थर्मोग्राफी, पहनने योग्य डिवाइस, वाहन इलेक्ट्रॉनिक्स, स्मार्ट होम, जीवित प्राणियों का पता लगाने आदि के क्षेत्र में लागू किया जाता है।
1. क्या थर्मल कैमरे दीवारों या अन्य ठोस वस्तुओं के आर-पार देख सकते हैं?
नहीं, थर्मल कैमरे दीवारों या ठोस वस्तुओं के पार नहीं देख सकते।वे अपने दृश्य क्षेत्र में वस्तुओं द्वारा उत्सर्जित या परावर्तित अवरक्त विकिरण का पता लगाते हैं और मापते हैं।हालाँकि, कुछ सामग्री, जैसे कांच, अवरक्त विकिरण को गुजरने की अनुमति देती है, इसलिए थर्मल कैमरे इन पारदर्शी सामग्रियों के माध्यम से "देख" सकते हैं।
2. कूल्ड और अनकूल्ड थर्मल मॉड्यूल क्या हैं?
कूल्ड और अनकूल्ड थर्मल मॉड्यूल इंफ्रारेड (आईआर) इमेजिंग सिस्टम के प्रकार हैं जिनका उपयोग थर्मल विकिरण को पकड़ने और विश्लेषण करने के लिए किया जाता है।इनका उपयोग आमतौर पर निगरानी, अग्निशमन, औद्योगिक निरीक्षण जैसे अनुप्रयोगों में किया जाता है
3. कूल्ड और अनकूल्ड थर्मल मॉड्यूल के बीच क्या अंतर है?
मुख्य अंतर प्रयुक्त सेंसर तकनीक के प्रकार में है।कूल्ड थर्मल मॉड्यूल में सेंसर को बेहद कम तापमान पर, आमतौर पर -200 डिग्री सेल्सियस से नीचे बनाए रखने के लिए क्रायोजेनिक कूलिंग तंत्र शामिल होता है।यह शीतलन संवेदनशीलता को बढ़ाता है और सेंसर के शोर को कम करता है, जिसके परिणामस्वरूप लंबी दूरी और उच्च-रिज़ॉल्यूशन अनुप्रयोगों में उच्च छवि गुणवत्ता और बेहतर प्रदर्शन होता है।हालाँकि, कूल्ड थर्मल मॉड्यूल अधिक महंगे, बड़े होते हैं और उन्हें समय-समय पर रखरखाव की आवश्यकता होती है।
दूसरी ओर, अनकूल्ड थर्मल मॉड्यूल माइक्रोबोलोमीटर सेंसर का उपयोग करते हैं जो कमरे के तापमान पर काम करते हैं।ये सेंसर तापमान में बदलाव का पता लगाते हैं और उन्हें विद्युत संकेतों में परिवर्तित करते हैं, जिन्हें बाद में थर्मल इमेज बनाने के लिए संसाधित किया जाता है।अनकूल्ड थर्मल मॉड्यूल छोटे, अधिक कॉम्पैक्ट, कम महंगे होते हैं और इन्हें किसी रखरखाव की आवश्यकता नहीं होती है।हालाँकि, वे कम संवेदनशीलता प्रदान करते हैं और मांग वाले परिदृश्यों में उतना अच्छा प्रदर्शन नहीं कर सकते हैं।
