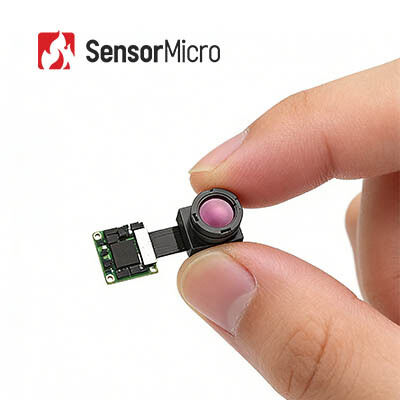

प्रत्यक्ष थर्मल इमेजिंग आउटपुट के लिए 256×192 रिज़ॉल्यूशन और 12μm पिक्सेल आकार के साथ मिनी212जी2 अनकूल्ड इन्फ्रारेड मॉड्यूल
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | Mini212G2 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 256×192/12μm | नेटडी | ≤50 एमके |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | फ्रेम रेट | थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज |
| डिजिटल वीडियो इंटरफ़ेस | यूएसबी2.0/एमआईपीआई/डीवीपी/बीटी.656/एलवीडीएस | एनालॉग वीडियो इंटरफ़ेस | सीवीबीएस (पीएएल/एनटीएससी) |

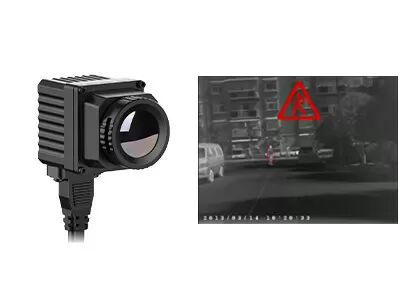

| प्रमुखता देना | इन्फ्रारेड व्हीकल माउंटेड थर्मल कैमरा,व्हीकल माउंटेड थर्मल कैमरा एंटी ग्लेयर,384x288 इन्फ्रारेड थर्मल कैमरा |
||
उत्पाद विवरण
Mini212G2 256×192/12μm के साथ अनकूल्ड लघु अवरक्त मॉड्यूल
उत्पाद का अवलोकन
Mini212G2 अनकूल्ड इन्फ्रारेड लघु मॉड्यूल सेंसरमाइक्रो के स्वयं विकसित TIMO212 इन्फ्रारेड मॉड्यूल पर बनाया गया है।एक इन्फ्रारेड आईएसपी प्रोसेसिंग बोर्ड के अतिरिक्त तापमान मैट्रिक्स और थर्मल छवियों के प्रत्यक्ष आउटपुट को सक्षम बनाता है, ग्राहकों के लिए विकास कार्यभार को काफी कम करता है।
लघु आकार का Mini212G2 इन्फ्रारेड कैमरा मॉड्यूल, एक वेफर-स्तर पैकेजिंग 256×192/12μm अनकूल्ड इन्फ्रारेड डिटेक्टर के साथ एकीकृत,विशेष रूप से उभरते बाजारों की विविध और विकसित जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है, जिसमें एआईओटी (आर्टिफिशियल इंटेलिजेंस ऑफ थिंग्स), मशीन विजन, इंडस्ट्रियल विजन, सिक्योरिटी मॉनिटरिंग और नाइट ऑब्जर्वेशन शामिल हैं।इसके कॉम्पैक्ट डिजाइन और उच्च प्रदर्शन वाले अवरक्त पता लगाने की क्षमता के साथ, यह मॉड्यूल एक कोर सेंसिंग घटक के रूप में कार्य करता है जो पारंपरिक इमेजिंग समाधानों की सीमाओं को तोड़ता है, सटीक, विश्वसनीय,और व्यापक परिदृश्यों में कुशल संचालन.
मुख्य विशेषताएं
प्रत्यक्ष थर्मल इमेजिंग आउटपुट के साथ लघु मॉड्यूल
- एक स्वयं विकसित 256×192/12μm वेफर-स्तर अवरक्त डिटेक्टर से लैस, महत्वपूर्ण लागत लाभ प्रदान करता है
- अल्ट्रा-कॉम्पैक्ट संरचनात्मक डिजाइनः केवल 17×17 मिमी (पीसीबीए) आकार, वजन कम से कम 4 ग्राम
- एकीकृत आईएसपी प्रोसेसिंग बोर्ड और अगली पीढ़ी के इमेज एल्गोरिदम सीधे स्पष्ट थर्मल इमेज प्रदान करते हैं, जिससे मजबूत बहुमुखी प्रतिभा सुनिश्चित होती है
सटीक पता लगाने, लचीला विन्यास
- ±2°C तक की सटीकता के साथ उच्च-सटीक तापमान माप; स्पॉट, क्षेत्र और पूर्ण फ्रेम माप का समर्थन करता है
- विभिन्न अवलोकन आवश्यकताओं को पूरा करने के लिए कई दृश्य क्षेत्र लेंस विकल्प उपलब्ध
आसान एकीकरण के लिए समृद्ध इंटरफेस
- USB2.0 / MIPI / DVP / BT.656 / LVDS और अन्य डिजिटल वीडियो आउटपुट इंटरफेस प्रदान करता है
- उद्योग मानक इंटरफेस के साथ पूरी तरह संगत
उत्पाद विनिर्देश
| मॉडल | मिनी212G2 |
|---|---|
| संकल्प | 256×192 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8~14μm |
| NETD | ≤ 50mK |
| आउटपुट डेटा | 14बिट रॉ |
| फ्रेम दर | थर्मोग्राफीः 25 हर्ट्ज, इमेजिंगः 50 हर्ट्ज |
| फ़ोकस मोड | फोकस मुक्त |
| लेंस (HFOV/FL) | 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm. |
| वजन (जी) | 7.1 6.4 4 6.8 |
| पीसीबीए आकार (मिमी) | 17×17 |
| डिजिटल वीडियो इंटरफ़ेस | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| एनालॉग वीडियो इंटरफ़ेस | CVBS (PAL/NTSC) |
| ऑपरेटिंग वोल्टेज | 3.3V±0.1V |
| सामान्य बिजली की खपत | 330mW |
| तापमान माप सीमा | -20°C~+550°C (-20°C~+150°C) |
| तापमान माप की सटीकता | ±2°C / ±2% से अधिक |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| आर्द्रता | 5% से 85% |
| भंडारण तापमान | -45°C~+85°C |
| प्रमाणन | RoHS 2.0 / पहुंच |
औद्योगिक अनुप्रयोग
यह उत्पाद एआईओटी, मशीन विजन, औद्योगिक विजन, सुरक्षा निगरानी और रात्रि अवलोकन जैसे क्षेत्रों के लिए तैनात है।
आईओटी अनुप्रयोगःकॉम्पैक्ट एआईओटी उपकरणों जैसे स्मार्ट घरेलू उपकरण, पहनने योग्य उपकरण और बुद्धिमान पर्यावरण मॉनिटर में एकीकरण के लिए बिल्कुल उपयुक्त है।
औद्योगिक दृष्टि:इसका उपयोग औद्योगिक उपकरणों, लेजर प्रसंस्करण और वेल्डिंग परिदृश्यों, अर्धचालक का पता लगाने और अधिक की वास्तविक समय निगरानी के लिए किया जा सकता है।
सुरक्षा निगरानी:अवैध घुसपैठियों का पता लगाने और वास्तविक समय में अलार्म ट्रिगर करने में सक्षम।
अनुकूलित सेवाएं
- उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन को समायोजित करें और एल्गोरिदम अनुकूलित करें
- साइट पर तकनीकी सहायता और प्रशिक्षणःमुख्य ग्राहकों को सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करना
- नए उत्पादों और बाजारों के लिए संयुक्त नवाचारःग्राहकों के साथ मिलकर अभिनव इन्फ्रारेड अनुप्रयोग समाधान विकसित करना
अक्सर पूछे जाने वाले प्रश्न
किस उद्योग में इन्फ्रारेड डिटेक्टर/थर्मल कैमरा कोर का प्रयोग किया जा सकता है?
हमारे थर्मल कैमरा मॉड्यूल का व्यापक रूप से कई उद्योगों में उपयोग किया जाता है जैसेः
- थर्मोग्राफीःविद्युत रखरखाव, मशीन विजन, भवन HVAC, धातु विज्ञान पेट्रोकेमिकल, पूर्वानुमान रखरखाव, महामारी रोकथाम
- सुरक्षा एवं निगरानी:सुरक्षित शहर, अवसंरचना निगरानी, सीमा सुरक्षा, समुद्री क्रूज, खनन सुरक्षा
- अग्निशमन एवं बचाव:वन आग की रोकथाम, आग की रोकथाम, खोज एवं बचाव
- यूएवी पेलोडःउपकरण निरीक्षण, प्रवर्तन और बचाव, अग्निशमन अनुप्रयोग, पशु अवलोकन
- व्यक्तिगत दृष्टि:बाहरी अवकाश, पशु अवलोकन, प्रवर्तन गश्ती
- एडीएएस:स्वायत्त ड्राइविंग, उन्नत चालक सहायक प्रणाली, विशेष वाहन
- एआईओटी:स्मार्ट होम, स्मार्ट हार्डवेयर, स्मार्ट केयर, रोबोट
- अन्य:उन्नत उड़ान दृष्टि प्रणाली, गैस का पता लगाना, कृषि एवं पशुपालन, वैज्ञानिक अनुसंधान
