384x288 रिज़ॉल्यूशन और 17μm पिक्सेल पिच लॉन्गवेव FPA VOx थर्मल मॉड्यूल के साथ अनकूल्ड थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN417G3 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 384x288 / 17μm | फ्रेम रेट | 25/30/50 हर्ट्ज |
|---|---|---|---|
| डिजिटल वीडियो | रॉ/YUV422 | अनुरूप वीडियो | पाल/एनटीएससी |
| नेटडी | ≤30mK/F1.0/25℃ | वर्णक्रमीय श्रेणी | 8~14μm |
| प्रमुखता देना | अनकूल्ड थर्मल कैमरा कोर,17μm थर्मल कैमरा कोर,एफपीए अनकूल्ड थर्मल कैमरा |
||
उत्पाद विवरण

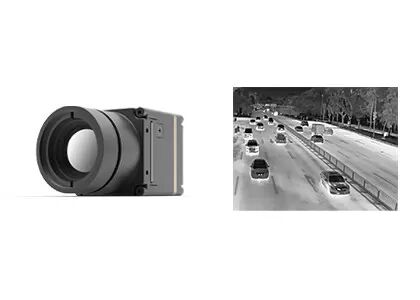

अनकूल्ड थर्मल कैमरा कोर लॉन्गवेव FPA 384x288 / 17μm VOx
उत्पाद अवलोकन
COIN417G3 इन्फ्रारेड कैमरा कोर 384x288 / 17μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर, उच्च प्रदर्शन सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग एल्गोरिदम को एकीकृत करता है। वेफर लेवल पैकेजिंग तकनीक के लिए धन्यवाद, डब्लूएलपी इन्फ्रारेड डिटेक्टर की विनिर्माण प्रक्रिया सरल है और इसे एकीकृत करना आसान है, जो उच्च मात्रा और कम लागत वाले उत्पादन के लिए अधिक उपयुक्त है।
COIN417G3 इन्फ्रारेड मॉड्यूल में तेज और स्पष्ट थर्मल इमेज प्रेजेंटेशन, कॉम्पैक्ट आकार और कम लागत की सुविधा है। हम इंटीग्रेटर्स को विभिन्न परिपक्व और स्थिर इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान करते हैं जो लागत को काफी कम करते हुए आसानी से टर्मिनल उत्पादों में एकीकृत हो जाते हैं।
मुख्य विशेषताएं
- व्यापक कार्यक्षमता, लागत प्रभावी डिजाइन
उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ उच्च लागत-प्रदर्शन वेफर-स्तरीय पैकेजिंग डिटेक्टर का उपयोग करके विकसित किया गया - उत्कृष्ट प्रदर्शन, बेहतर इमेजिंग
स्पष्ट, स्पष्ट थर्मल छवियों के लिए विशिष्ट NETD≤30mK और अगली पीढ़ी की छवि एल्गोरिदम के साथ उच्च संवेदनशीलता - लचीला विस्तार, तीव्र एकीकरण
एकाधिक ऑप्टिकल लेंस विकल्प, USB2.0/DVP/LVDS/BT.656 इंटरफेस का समर्थन करता है, सीरियल पोर्ट नियंत्रण के साथ RAW/YUV छवि डेटा आउटपुट करता है
उत्पाद विशिष्टताएँ
| नमूना | COIN417G3 |
| आईआर डिटेक्टर संकेतक | |
| संवेदनशील सामग्री | स्वर |
| संकल्प | 384×288 |
| पिक्सेल आकार | 17μm |
| वर्णक्रमीय प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK/F1.0/25℃ |
| मूर्ति प्रोद्योगिकी | |
| डिजिटल फ़्रेम दर | 25/30/50 हर्ट्ज |
| स्टार्टअप का समय | 6s |
|
एनालॉग वीडियो
|
पीएएल/एनटीएससी
|
|
डिजिटल वीडियो
|
रॉ/YUV422
|
| छवि एल्गोरिथ्म | गैर-एकरूपता सुधार (एनयूसी) 3डी शोर में कमी (3डीएनआर) 2डी शोर दमन (डीएनएस) गतिशील रेंज संपीड़न (डीआरसी) एज एन्हांसमेंट (ईई) |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण एवं वीडियो प्रदर्शन |
| विद्युतीय | |
| मानक बाहरी इंटरफ़ेस | 50पिन: DF40C-50DP-0.4V(51), (HRS,पुरुष) |
| एक्सटेंशन बोर्ड | USB3.0/USB2.0/VPC/USB2.0&VPC |
| संचार इंटरफेस | टीटीएल-232/यूएसबी2.0 |
| डिजिटल वीडियो इंटरफ़ेस | डीवीपी8/डीवीपी16/यूएसबी2.0/बीटी.656/एलवीडीएस |
| वोल्टेज आपूर्ति | 4.5~5.5V |
| विशिष्ट बिजली की खपत | 0.65W |
| यांत्रिक | |
|
नंगे कोर आकार (मिमी)
|
25.4मिमी×25.4मिमी×16.5मिमी
|
| नंगे कोर वजन (जी) | 16.6±1 |
| पर्यावरण अनुकूलता | |
| परिचालन तापमान | -40℃~+70℃ |
| भंडारण तापमान | -45℃~+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | यादृच्छिक कंपन, 5.35 ग्राम, 3-अक्ष |
| प्रभाव | हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार |
| प्रमाणन | ROHS2.0/पहुंच |
| ऑप्टिकल लेंस | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथरमल: 4.8 मिमी/7 मिमी/9.1 मिमी/13 मिमी/19 मिमी/25 मिमी/35 मिमी |
| सुरक्षा स्तर | IP67(फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN417G3 इंफ्रारेड कैमरा कोर का व्यापक रूप से औद्योगिक विजन, सुरक्षा निगरानी, अग्निशमन और बचाव, आउटडोर, मशीन विजन, ADAS और बहुत कुछ में उपयोग किया जाता है।
हमारे फायदे
- समृद्ध उत्पाद विविधता:एकाधिक सरणी रिज़ॉल्यूशन, पिक्सेल आकार, वेवबैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
- बेहतरीन प्रदर्शन:स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता - पर्यावरणीय चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया है।
- आसान एकीकरण:एकाधिक इंटरफ़ेस विकल्प एकीकरण को सरल बनाते हैं और कई एप्लिकेशन क्षेत्रों में तेजी से विकास को सक्षम बनाते हैं।
अक्सर पूछे जाने वाले प्रश्नों
इन्फ्रारेड थर्मोग्राफी क्या है?
थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने पर आधारित एक नई और प्रभावी गैर-आक्रामक निदान पद्धति है। किसी वस्तु से उत्सर्जित अवरक्त (आईआर) विकिरण को तापमान वितरण मानचित्र के रूप में दर्ज और देखा जाता है।
इन्फ्रारेड थर्मोग्राफी का उपयोग किस लिए किया जा सकता है?
इन्फ्रारेड थर्मल इमेजिंग का उपयोग घरेलू निरीक्षण करने, संरचनात्मक दोष, विद्युत दोष, यांत्रिक दोष, लोगों और जानवरों में शारीरिक परिवर्तन और बहुत कुछ निर्धारित करने के लिए किया जा सकता है।
इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
गैर-विनाशकारी परीक्षण के लिए, परीक्षण करना आसान है और बिना किसी क्षति के प्रतिक्रिया देना त्वरित है, जिसके परिणामस्वरूप लागत बचत होती है, कार्य कुशलता बढ़ती है और जनशक्ति और उपकरण का मूल्यह्रास कम होता है। मेडिकल थर्मोग्राफी के लिए, यह मानव शरीर में छिपी समस्याओं का पता लगाने में बहुत कुशल है, विकिरण और दर्द के बिना 100% सुरक्षित है, जो इसे प्रारंभिक स्वास्थ्य जांच के लिए एक आदर्श उपकरण बनाता है।
