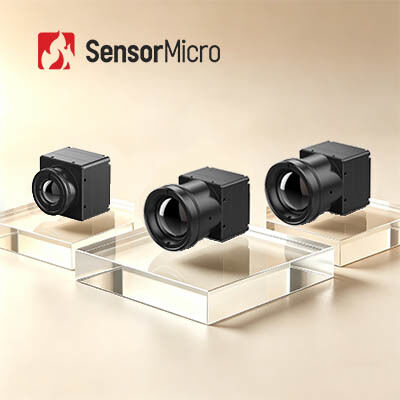

स्पष्ट थर्मल इमेजिंग के लिए ≤25mK NETD के साथ 640x512 रिज़ॉल्यूशन 12μm पिक्सेल आकार LWIR कैमरा कोर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN612G2 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| नंगे कोर आकार | 25.4मिमी×25.4मिमी×15.7मिमी | नंगे कोर वजन | 15±1 ग्राम |
|---|---|---|---|
| संकल्प | 640x512 / 12μm | नेटडी | ≤25mK/F1.0/25℃ |
| वर्णक्रमीय श्रेणी | 8~14μm | डिजिटल फ़्रेम दर | 25/30/50 हर्ट्ज |
| प्रमुखता देना | 12μM थर्मल इमेजिंग कोर,एलडब्ल्यूआईआर थर्मल इमेजिंग कोर,एआईओटी थर्मल इमेजिंग कोर |
||
उत्पाद विवरण
स्पष्ट इमेजिंग और सुरक्षा निगरानी के लिए एलडब्ल्यूआईआर 640x512 / 12μm थर्मल इमेजिंग कोर
उत्पाद का अवलोकन
COIN612G2 COIN श्रृंखला अवरक्त थर्मल कैमरा मॉड्यूल में से एक है। यह एक 640×512/12μm ApexCore वेफर-स्तर अवरक्त डिटेक्टर, उच्च प्रदर्शन संकेत प्रसंस्करण सर्किट,और उन्नत छवि प्रसंस्करण एल्गोरिदम.
COIN612G2 इन्फ्रारेड कैमरा कोर 25 mK NETD से कम और 640x512 IR पिक्सेल के रिज़ॉल्यूशन के साथ तेज और विस्तृत थर्मल छवियां प्रदान करता है। USB 2.0/DVP/LVDS/BT का समर्थन करता है।656 छवि आउटपुट इंटरफेस, RAW/YUV छवि डेटा आउटपुट, और सीरियल पोर्ट नियंत्रण, इस हल्के,कॉम्पैक्ट मॉड्यूल थर्मल इमेजर्स और इन्फ्रारेड सुरक्षा कैमरों सहित विभिन्न इन्फ्रारेड उत्पादों में आसान विन्यास और एकीकरण की अनुमति देता है.
मुख्य विशेषताएं
- व्यापक कार्यक्षमता, लागत प्रभावी समाधान:उच्च प्रदर्शन वाला ApexCore वेफर स्तर का इन्फ्रारेड डिटेक्टर NETD ≤25mK के साथ, उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ मुख्यधारा के FPA को जोड़ता है
- कॉम्पैक्ट संरचना, हल्के डिजाइनःआयामः 25.4×25.4×15.7 मिमी, वजनः 15±1g, बिजली की खपत ≤0.65W
- बहुमुखी विन्यास, त्वरित एकीकरण:कई लेंस विकल्प, यूएसबी 2.0/डीवीपी/एलवीडीएस/बीटी.656 इंटरफेस का समर्थन करता है, सीरियल पोर्ट नियंत्रण के साथ आउटपुट RAW/YUV छवि डेटा
उत्पाद विनिर्देश
| मॉडल | COIN612G2 |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 640×512 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤ 25mK/F1.0/25°C |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30/50 हर्ट्ज |
| प्रारंभ समय | 6s |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | RAW/YUV422 |
| छवि एल्गोरिथ्म | असमानता सुधार (एनयूसी) थ्रीडी शोर में कमी (3DNR) 2 डी शोर दमन (डीएनएस) गतिशील सीमा संपीड़न (DRC) किनारे को बढ़ाना (ईई) |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 50पिनः DF40C-50DP-0.4V ((51), (HRS, पुरुष) |
| विस्तार बोर्ड | USB3.0/USB2.0/VPC/USB2.0&VPC |
| संचार इंटरफ़ेस | टीटीएल-232/यूएसबी2.0 |
| डिजिटल वीडियो इंटरफ़ेस | DVP8/DVP16/USB2.0/BT.656/LVDS |
| आपूर्ति वोल्टेज | 4.5~5.5V |
| सामान्य बिजली की खपत | 0.65W |
| मैकेनिकल | |
| नंगे कोर का आकार ((मिमी) | 25.4×25.4×157 |
| नंगे नाभिक का भार ((जी) | 15±1g |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 40g/11ms, प्रभाव दिशा X अक्ष, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| सुरक्षा स्तर | IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN612G2 अनकूल्ड एफपीए एलडब्ल्यूआईआर थर्मल कैमरा मॉड्यूल का व्यापक रूप से सुरक्षा निगरानी, औद्योगिक दृष्टि, बाहरी अवलोकन, अग्निशमन और बचाव, एडीएएस, मशीन दृष्टि और अधिक में उपयोग किया जाता है।
अनुकूलित सेवाएं
- उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन को समायोजित करें और एल्गोरिदम अनुकूलित करें
- साइट पर तकनीकी सहायता और प्रशिक्षणःमुख्य ग्राहकों को सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करना
- नए उत्पादों और बाजारों के लिए संयुक्त नवाचारःग्राहकों के साथ मिलकर अभिनव इन्फ्रारेड अनुप्रयोग समाधान विकसित करना
अक्सर पूछे जाने वाले प्रश्न
1सही इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक आवश्यकताओं और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिसे विचार करने की आवश्यकता है।आप 120x90 जैसे कम संकल्प के साथ अवरक्त डिटेक्टर चुन सकते हैं, 256x192, या 400x300। दूरस्थ निगरानी जैसे विशेष प्रयोजनों के लिए बहुत स्पष्ट छवियों की आवश्यकता वाले अनुप्रयोगों के लिए, 1280x1024 के उच्च रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर चुनें।
2थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
• छोटे तापमान अंतर वाले लक्ष्यों के लिए ग्रे-व्हाइट अधिक उपयुक्त है
• लाल और नीले रंग उन दृश्यों के लिए अधिक उपयुक्त हैं जहां समस्या के बिंदुओं की पहचान करने की आवश्यकता है
• विद्युत उद्योग के लिए लोहे का लाल मानक रंग पैलेट है
नोटः आप चाहे जो भी पैलेट चुनें, थर्मल तापमान माप नहीं बदलेगा।
3उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
• मानक लेंस उचित दूरी पर सामान्य लक्ष्यों को पूरा कर सकता है
• टेलीफोटो लेंस अपेक्षाकृत छोटे लक्ष्यों के लिए उपयुक्त है जिन्हें लंबी दूरी से देखने की आवश्यकता होती है
• निकट दूरी पर वस्तुओं को अधिक विस्तार से देखने के लिए चौड़ा कोण लेंस बेहतर है
• मैक्रो लेंस को चिप सर्किट जैसे बहुत छोटे लक्ष्यों को करीब से देखने के लिए डिज़ाइन किया गया है
