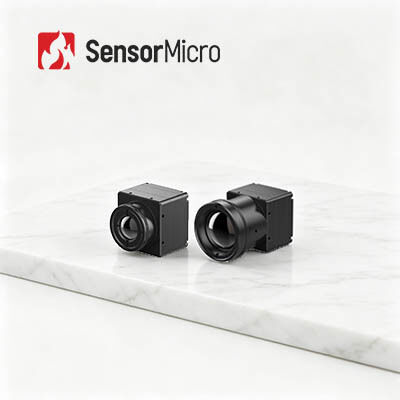

640x512 / 12μm LWIR थर्मल मॉड्यूल अनकूल्ड मल्टीपल स्टैंडर्ड इंटरफेस
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 / 12μm | नेटडी | 40mK |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8~14μm | आकार | 25.4x25.4x14.1 मिमी |
तापमान की रेंज | -20 ℃ ~ + 150 ℃ (अनुकूलन योग्य) | तापमान सटीकता | ± 3 ℃ या ± 3% |
हाई लाइट | 640x512 एलडब्ल्यूआईआर थर्मल मॉड्यूल,एकाधिक मानक एलडब्ल्यूआईआर थर्मल मॉड्यूल |
थर्मल इमेजर, इन्फ्रारेड कैमरा में एकीकृत एलडब्ल्यूआईआर 640X512 / 12μm अनकूल्ड इन्फ्रारेड मॉड्यूल
COIN612/R इन्फ्रारेड थर्मल कैमरा मॉड्यूल अत्याधुनिक 12μm VOx माइक्रोबोलोमीटर तकनीक को अपनाता है और 640x512 वेफर लेवल पैकेज (WLP) इंफ्रारेड थर्मल डिटेक्टर को एकीकृत करता है।यह सटीक विज़ुअलाइज़ेशन और कुरकुरी छवि प्रस्तुति, कॉम्पैक्ट आकार और कम लागत में पेश करता है।
COIN612/R थर्मल कैमरा कोर में -20 ℃ ~ 550 से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन है।इसका अवरक्त रेडियोमेट्रिक माप तापमान क्षेत्र के मापन पर थर्मोकपल की तुलना में अधिक सटीक और अधिक विश्वसनीय परिणाम प्राप्त करता है।
इसकी पूरी तरह से अनुकूलित संरचना, कम बिजली की खपत और विभिन्न मानक इंटरफेस के लिए धन्यवाद, COIN612 इन्फ्रारेड कैमरा मॉड्यूल ग्राहकों को कुछ मानक कॉन्फ़िगरेशन प्रदान कर सकता है।ग्राहकों की आवश्यकताओं को पूरा करने के लिए कुछ अनुकूलित OEM समाधान भी उपलब्ध हैं।यह मानव रहित हवाई वाहन (यूएवी), ड्रोन, साथ ही पुलिस और अग्निशमन इकाइयों जैसे कई प्रकार के उपकरणों में आसानी से एकीकृत हो जाता है।
- तीव्र और कुरकुरा थर्मल इमेजिंग प्रस्तुति
- सटीक तापमान माप
- विभिन्न प्रकार के सफल एकीकरण समाधान
- आसान एकीकरण के लिए कई मानक इंटरफेस
नमूना | COIN612/R |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | <40mk |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज/30 हर्ट्ज/50 हर्ट्ज/60 हर्ट्ज |
स्टार्टअप का समय | <3s |
एनालॉग वीडियो | पाल/एनटीएससी |
डिजिटल वीडियो | रॉ/वाईयूवी/बीटी656 |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
छवि दिशा | क्षैतिज |
छवि एल्गोरिदम | एनयूसी/एजीसी/आईडीई/डीएनआर |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 30pin_HRS |
संचार मोड | RS232-TTL, 115200bps |
वोल्टेज आपूर्ति | 3.5 ~ 5.5 वी |
विशिष्ट बिजली की खपत | <0.75W |
तापमान माप | |
तापमान सीमा संचालित करना | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
तापमान मापन रेंज | -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस |
तापमान सटीकता | ±3°C या ±3% (अधिकतम मान लें) |
एसडीके | समर्थन एआरएम/विंडोज/लिनक्स एसडीके, पूर्ण स्क्रीन थर्मोग्राफी |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4x25.4x14.1 (शटर के साथ) |
वज़न | मॉड्यूल: 13 जी ± 0.5 जी (शटर के साथ) मॉड्यूल + 8.8 मिमी लेंस: 22.4g ± 0.5g मॉड्यूल + 13 मिमी लेंस: 41 जी ± 0.5 जी मॉड्यूल + 19 मिमी लेंस: 43.9g ± 0.5g |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~ +85°C |
नमी | 5% ~ 95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 8.8mm/13mm/19mm |
COIN612/R अनकूल्ड VOx LWIR इन्फ्रारेड सेंसर मॉड्यूल व्यापक रूप से थर्मोग्राफी, सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, AIoT, इंटेलिजेंट हार्डवेयर, UAV पेलोड, ADAS आदि में उपयोग किया जाता है।
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक तरह की विधि है जो वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।वस्तु और पृष्ठभूमि के वातावरण के बीच विकिरण अंतर और वस्तु के प्रत्येक भाग के विकिरण अंतर के अनुसार, अवरक्त थर्मल छवि दृश्य के प्रत्येक भाग के विकिरण के उतार-चढ़ाव को दिखा सकती है, इस प्रकार दृश्य की विशेषताओं को दिखाती है।
2. इन्फ्रारेड थर्मल इमेजिंग का क्या फायदा है?
--- कुल अंधेरे के माध्यम से देखें;
--- छलावरण के तहत पहचान;
--- लंबी दूरी का पता लगाने;
--- गर्मी वितरण का पता लगाना;
--- गैर संपर्क तापमान माप;
--- व्यवसाय जागरूकता
3. इन्फ्रारेड थर्मल इमेजिंग के अनुप्रयोग क्या हैं?
तापमान माप और सभी मौसम इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन दो प्रौद्योगिकियों के आधार पर विकसित उत्पादों का व्यापक रूप से विद्युत शक्ति, सुरक्षा और निगरानी, औद्योगिक निर्माण, वैज्ञानिक अनुसंधान, चिकित्सा उपचार और अन्य पारंपरिक क्षेत्रों में उपयोग किया जाता है।
