RS046H स्प्लिट स्टर्लिंग कूलर के साथ लचीले MWIR कूल्ड इन्फ्रारेड डिटेक्टर

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या C615M मेगावाट
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512/15μm नेटडी ≤17mK (F2); ≤17mK (F2); ≤18mK (F4) ≤18 एमके (एफ 4)
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट सामग्री एमसीटी/एचजीसीडीटीई
हाई लाइट

MWIR कूल्ड इन्फ्रारेड डिटेक्टर

,

RS046H कूल्ड इन्फ्रारेड डिटेक्टर

,

फ्लेक्सिबल mwir डिटेक्टर

एक संदेश छोड़ें
उत्पाद विवरण
C615M कूल्ड इन्फ्रारेड डिटेक्टर के बारे में



लचीला डिजाइन 640x512 / 15μm MWIR RS046H स्प्लिट स्टर्लिंग कूलर के साथ इन्फ्रारेड डिटेक्टर कूल्ड



उत्पाद वर्णन



C615M MWIR ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित HgCdTe / MCT कूल्ड इंफ्रारेड डिटेक्टरों में से एक है।यह लंबी दूरी की निगरानी प्रणाली, हैंडहेल्ड थर्मल इमेजर, गैस रिसाव का पता लगाने वाले कैमरे आदि जैसे लगभग सभी संभावित अनुप्रयोगों के लिए सबसे लोकप्रिय 640x512@15μm स्पेक के साथ है।



कंप्रेसर और कोल्ड फिंगर के स्प्लिट डिज़ाइन से लाभ, स्प्लिट कूलर RS046H देवर कूलर असेंबली के साथ कॉन्फ़िगरेशन पूरे सिस्टम के डिज़ाइन के लिए उपयुक्त है, जिसमें लचीली जगह की व्यवस्था और सख्त आकार की आवश्यकताओं जैसे हैंडहेल्ड, यूएवी लोड, पॉड और अन्य की आवश्यकता होती है। अनुप्रयोग।



 मुख्य विशेषताएं



- संकल्प: 640x512

- पिक्सेल पिच: 15μm

- उच्च संवेदनशील

- संक्षिप्त परिरूप

- लाइटवेट

- कम बिजली की खपत



उत्पाद की विशेषताएं



आदर्श C615M मेगावाट
सामग्री एमसीटी
संकल्प 640x512
पिक्सेल पिच 15μm
वर्णक्रमीय श्रेणी 3.7μm~4.8μm मेगावाट
काम प्रणाली स्नैपशॉट, आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन
चार्ज क्षमता 9.1Me-/6.5Me-(ITR)
7.8Me-/5.2Me-(IWR)
डानामिक रेंज 75dB
आउटपुट की संख्या 4;प्रति आउटपुट 10Mpixel/s तक
नेटडी F2: ≤17mK
F4: 18mK
प्रभावी पिक्सेल दर 99.5%
प्रतिक्रिया गैर-एकरूपता 8%
क्रायोकूलर प्रकार RS058/RS046
स्थिर बिजली की खपत ≤6W@RS058
≤5W@RS046
अधिकतम बिजली खपत ≤12W @ RS058
11W @ RS046
बिजली की आपूर्ति आरएस058: 24 वी डीसी
आरएस046: 32वी डीसी
ठंड का समय ≤6मिनट @ RS058
5min30s @ RS046
वज़न ≤600g @ RS058
≤350g @ RS046
आयाम (मिमी) RS046: 122x46.3x82
आरएस058: 147x58.5x71
वर्किंग टेम्परेचर -45 डिग्री सेल्सियस ~ +71 डिग्री सेल्सियस



औद्योगिक अनुप्रयोग


C615M MWIR क्रायोजेनिकली कूल्ड इंफ्रारेड डिटेक्टर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।

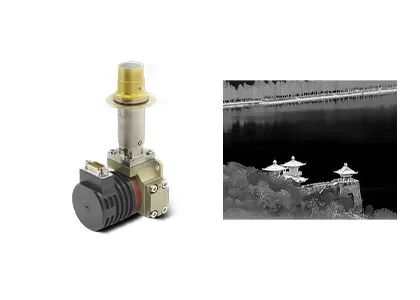

RS046H स्प्लिट स्टर्लिंग कूलर के साथ लचीले MWIR कूल्ड इन्फ्रारेड डिटेक्टर 0



प्रदर्शनियों


RS046H स्प्लिट स्टर्लिंग कूलर के साथ लचीले MWIR कूल्ड इन्फ्रारेड डिटेक्टर 1


पूछे जाने वाले प्रश्न



1. इन्फ्रारेड थर्मल इमेजिंग क्या है?

इन्फ्रारेड थर्मल इमेजिंग एक तरह की विधि है जो वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।यह अदृश्य अवरक्त विकिरण को लक्ष्य सतह के तापमान वितरण के साथ दृश्यमान अवरक्त थर्मल छवि में परिवर्तित करता है।विभिन्न वस्तुओं और यहां तक ​​कि एक ही वस्तु के अलग-अलग हिस्सों में अलग-अलग विकिरण क्षमता और अवरक्त प्रतिबिंब शक्ति होती है।



2. इन्फ्रारेड इमेजिंग का उपयोग किस लिए किया जा सकता है?

-रात्रि दृष्टि

-खोज और बचाव

-ग़ैर विध्वंसक जांच

-महामारी की रोकथाम

-थर्मोग्राफी

-सुरक्षा और निगरानी

-अग्निशमन



3. थर्मल इमेजिंग मॉड्यूल क्या है?

एक थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इंफ्रारेड डिटेक्टर, इंफ्रारेड लेंस और हार्डवेयर इलेक्ट्रॉनिक्स होते हैं जिनमें सॉफ्टवेयर और एल्गोरिथम एम्बेडेड होते हैं।यह थर्मल इमेजिंग डिवाइस की न्यूनतम इकाई है।
