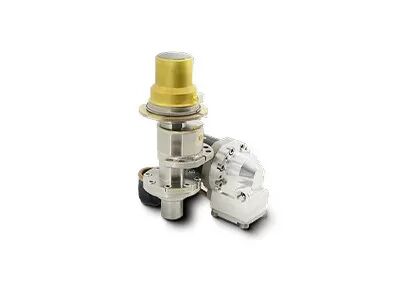

MWIR T2SL कूल्ड इन्फ्रारेड डिटेक्टर 1024x768 रिज़ॉल्यूशन और 10μm पिक्सेल पिच के साथ एकीकृत देवर कूलर असेंबली

  • MWIR T2SL Cooled Infrared Detector Integrated Dewar Cooler Assembly with 1024x768 Resolution and 10μm Pixel Pitch
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या सी1010एच
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 1024x768/10μm नेटडी 20mK(F2);25mK(F4)
वर्णक्रमीय श्रेणी 3.7~4.8μm मेगावाट क्रायोकूलर एलएस711एच
प्रकार हॉट एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड डिटेक्टर ठंडा करने का समय(23℃) ≤3 मिनट
प्रमुखता देना

एचजीसीडीटीई इंटीग्रेटेड देवर कूलर असेंबली

,

इंटीग्रेटेड देवर कूलर असेंबली 320x256

,

एमडब्ल्यूआईआर कूल्ड आईआर डिटेक्टर
एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद का वर्णन

अत्याधुनिक रैखिक क्रायोकूलर तकनीक पर निर्मित, C1010H HOT ठंडा अवरक्त डिटेक्टर एक 1024 × 768 सरणी और 10μm पिक्सेल आयाम के साथ आता है। फोकल विमान 150K पर काम करता है,कॉम्पैक्ट फॉर्म फैक्टर सहित उत्कृष्ट SWaP विशेषताओं को प्राप्त करते हुए उत्कृष्ट इमेजिंग प्रदर्शन को बनाए रखना, हल्के डिजाइन और कम बिजली की खपत।

लंबे समय तक निरंतर संचालन, सुव्यवस्थित लघु प्रणाली एकीकरण और उच्च परिभाषा थर्मल इमेजिंग की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त,यह डिटेक्टर थर्मल विजन बाजारों में बढ़ती उद्योग आवश्यकताओं को पूरा करता है.

मुख्य विशेषताएं
बड़ा एफपीए, छोटा पिक्सेल आकार
  • व्यापक दृश्य क्षेत्र के लिए 1024×768 मेगापिक्सल का संकल्प
  • उच्च स्थानिक संकल्प और लंबी दूरी के पता लगाने के लिए 10μm छोटे पिक्सेल आकार
तेजी से ठंडा, कम बिजली की खपत
  • ठंडा होने का समय कम से कम 3 मिनट
  • स्थिर बिजली की खपत 3W तक
उच्च विश्वसनीयता, टिकाऊ संचालन
  • विफलता तक का औसत समय (एमटीटीएफ) 25,000 घंटे तक
उत्पाद विनिर्देश
मॉडल C1010H
संवेदनशील सामग्री T2SL
संकल्प 1024×768
पिक्सेल आकार 10μm
स्पेक्ट्रल प्रतिक्रिया 3.7±0.2μm~4.8±0.2μm
विशिष्ट NETD 20mK ((F2)
25mK ((F4)
अधिकतम फ्रेम दर 100 हर्ट्ज
प्रभावी पिक्सेल दर ≥99.5%
प्रतिक्रिया असमानता ≤ 8%
ऑपरेटिंग तापमान -45°C~+71°C
क्रियोकूलर LS711H
ठंडा होने का समय (23°C) ≤3 मिनट
अधिकतम बिजली की खपत (71°C) ≤12W
स्थिर बिजली की खपत (23°C) ≤3W
आकार (मिमी) क्रायोकूलर: φ26×55.8
डीवर: 33×37.5×70
वजन (जी) ≤235
औद्योगिक अनुप्रयोग

सी१०१०एच एमडब्ल्यूआईआर क्रायोजेनिक रूप से ठंडा इन्फ्रारेड डिटेक्टर का उपयोग एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में व्यापक रूप से किया जाता है।

मानक सेवा
  • पूर्ण प्रलेखनःउत्पाद मैनुअल, सेटअप गाइड, और चयन संदर्भ। बिना अनुमान के शुरू करें।
  • विकास एवं परीक्षण सहायता:नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और मापदंड सत्यापन को आसान बनाया गया।
  • उन्नत डेवलपर टूलकिटःएसडीके, एपीआई, एल्गोरिदम, और गहरी एकीकरण के लिए डिबगिंग उपकरण।
  • दूरस्थ तकनीकी सहायताः24/7 समर्थन ✓ महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
  • वारंटीःमूल भागों और इष्टतम प्रदर्शन को बहाल करने के लिए सख्त प्रक्रिया अनुपालन।
सामान्य प्रश्न

1किस उद्योग में फोकल प्लेन एरे इन्फ्रारेड डिटेक्टर का प्रयोग किया जाता है?

इन्फ्रारेड फोकल प्लेन डिटेक्टर थर्मल इमेजिंग सिस्टम का मुख्य घटक हैं और वस्तुओं की इन्फ्रारेड जानकारी का पता लगाने, पहचानने और विश्लेषण करने के लिए महत्वपूर्ण हैं।इनका यातायात में व्यापक उपयोग होता है।, निरीक्षण, सुरक्षा निगरानी, मौसम विज्ञान, चिकित्सा और अन्य उद्योग।

2ठंडे और बिना ठंडे इन्फ्रारेड फोकल प्लेन डिटेक्टरों की विशेषताएं क्या हैं?

इन्फ्रारेड फोकल प्लेन डिटेक्टरों को ठंडा और अनकूल्ड प्रकारों में विभाजित किया जा सकता है।ठंडे इन्फ्रारेड डिटेक्टर उच्च संवेदनशीलता के साथ कम तापमान वाले वैक्यूम वातावरण में काम करते हैं और अधिक सूक्ष्म तापमान अंतरों को अलग कर सकते हैं, जबकि अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टरों को क्रायोजेनिक वातावरण की आवश्यकता नहीं होती है और कमरे के तापमान पर काम कर सकते हैं।
