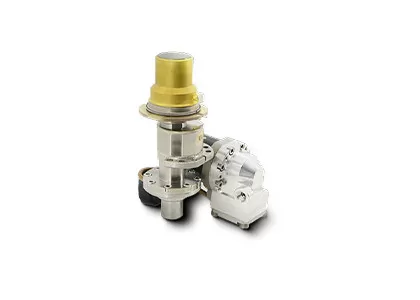

HOT Cooled Infrared Detector 640x512 15μm for Fast Integration and Cooled FPA इन्फ्रारेड डिटेक्टर
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | सी615एच |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| सामग्री | टी2एसएल | संकल्प | 640x512/15μm |
|---|---|---|---|
| नेटडी | 20एमके(एफ2/एफ4) | वर्णक्रमीय श्रेणी | 3.7~4.8μm मेगावाट |
| परिचालन तापमान | -45℃~+71℃ | अधिकतम. फ्रेम रेट | 100हर्ट्ज |
| प्रमुखता देना | पेशेवर एमसीटी आईआर डिटेक्टर,एमसीटी आईआर डिटेक्टर कूल्ड,एमसीटी आईआर डिटेक्टर 320x256 |
||
उत्पाद विवरण
उत्पाद का वर्णन
उन्नत टाइप-II सुपरलैटिस सेंसर तकनीक पर इंजीनियर एक अनुकूलित रैखिक क्रायोकूलर डिजाइन के साथ जोड़ा गया,C615H HOT ठंडा IR डिटेक्टर640×512 रिज़ॉल्यूशन और 15 μm पिक्सेल आकार है।यह वर्ग के अग्रणी SWaP लाभों को अनलॉक करता है, हल्का 235 ग्राम वजन, और केवल 3 वाट स्थिर बिजली की खपत। एक तेजी से 2.5 मिनट ठंडा-डाउन चक्र और न्यूनतम 25,000 घंटे एमटीटीएफ जीवनकाल के साथ,इसके लघुकृत डेवर और क्रायोकूलर लचीले एम्बेडिंग की अनुमति देते हैं, कम कुल स्वामित्व लागत के साथ मजबूत थर्मल इमेजिंग समाधानों के लिए बाजार की जरूरतों को संबोधित करता है।
मुख्य विशेषताएं
SWaP-अनुकूलित डिजाइन
- Dewar का आकारः φ33 × 37.5 × 70 मिमी; Cryocooler: φ26 × 55.8 मिमी, लचीला एकीकरण की अनुमति देता है
- वजन घटाकर 235 ग्राम; स्थिर बिजली खपत घटाकर 3 वाट कर दी गई
तेजी से ठंडा, तेजी से शुरू
- ठंडा होने का समय 2.5 मिनट तक कम
लंबे जीवनकाल, कुशल संचालन
- एमटीटीएफ ≥ 25,000 h
उत्पाद विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | C615H |
| संवेदनशील सामग्री | T2SL |
| संकल्प | 640×512 |
| पिक्सेल आकार | 15 μm |
| स्पेक्ट्रल प्रतिक्रिया | 3.7±0.2 μm ~ 4.8±0.2 μm |
| विशिष्ट NETD | 20 mK (F2/F4) |
| अधिकतम फ्रेम दर | 100 हर्ट्ज |
| प्रभावी पिक्सेल दर | ≥99.76% |
| प्रतिक्रिया असमानता | ≤ 8% |
| ऑपरेटिंग तापमान | -45°C ~ +71°C |
| क्रियोकूलर | LS711H। |
| ठंडा होने का समय (23°C) | ≤3 मिनट |
| अधिकतम बिजली की खपत (71°C) | ≤12 W |
| स्थिर बिजली की खपत (23°C) | ≤3 W |
| आकार (मिमी) | क्रायोकूलर: φ26×55.8 86×43×57 डीवर: 33×37.5×70 |
| वजन (जी) | ≤235 |
नोटः विनिर्देश बिना सूचना के बदल सकते हैं। दोहरे क्रायोकूलर विकल्पों के लिए दिखाए गए मानों को एक ऊर्ध्वाधर पट्टी द्वारा अलग किया गया है।
औद्योगिक अनुप्रयोग
सी615एच एमडब्ल्यूआईआर क्रायोजेनिक रूप से ठंडा हुआ हॉट इन्फ्रारेड डिटेक्टर व्यापक रूप से एनडीटी, पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।
हमारे बारे में
उपयोगकर्ता की जरूरतों के आधार पर सेंसरमाइक्रो इन्फ्रारेड उत्पादों और अनुप्रयोग समाधानों के गहन विकास और निरंतर सुधार के लिए प्रतिबद्ध है।हम न केवल उच्च गुणवत्ता वाले हार्डवेयर उत्पाद प्रदान करते हैं बल्कि पेशेवर अनुप्रयोग अनुभव भी साझा करते हैं, विभिन्न उद्योगों की अनूठी आवश्यकताओं के अनुरूप अनुकूलित समाधान प्रदान करते हैं। हमारा वैश्विक सेवा नेटवर्क समय पर तकनीकी सहायता और बिक्री के बाद सेवा सुनिश्चित करता है,हमें दुनिया भर के ग्राहकों के लिए एक भरोसेमंद भागीदार बना रहा है.
सामान्य प्रश्न
1एक अनकूल्ड फोकल प्लेन एरे माइक्रोबोलोमीटर कैसे काम करता है?
अवरक्त विकिरण थर्मल प्रभाव के सिद्धांत का उपयोग करके, अनकूल्ड अवरक्त डिटेक्टर अवरक्त विकिरण ऊर्जा को अवरक्त अवशोषण सामग्री के साथ गर्मी ऊर्जा में परिवर्तित करता है,ताकि संवेदनशील सामग्री का तापमान बढ़े. तो, a certain physical parameter of the sensitive material changes accordingly and converts into an electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2एक अनकूल्ड वीओएक्स माइक्रोबोलोमीटर का क्या लाभ है?
अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टरों को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) डिवाइस की आवश्यकता नहीं होती है और कमरे के तापमान पर काम कर सकते हैं। उनके पास तेजी से शुरू होने, कम बिजली की खपत,छोटा आकार, हल्के वजन, लंबे जीवनकाल, कम लागत, आदि। हालांकि अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टरों की संवेदनशीलता कई वर्षों के विकास के बाद ठंडा इन्फ्रारेड डिटेक्टरों की तरह अच्छी नहीं है,उनकी लागत प्रदर्शन स्पष्ट रूप से ठंडा डिटेक्टर की तुलना में बेहतर किया गया है, जिसका व्यापक अनुप्रयोग की संभावना है।
