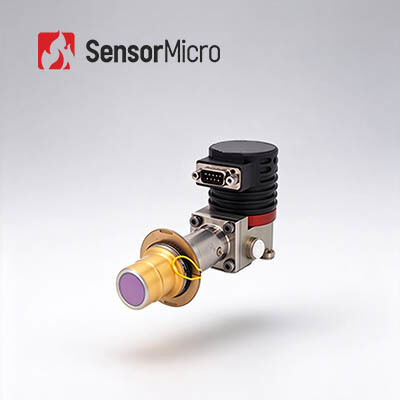

T2SL 640x512 15µm LWIR कूल्ड इन्फ्रारेड डिटेक्टर इंटीग्रेटेड ड्यूअर कूलर असेंबली
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | सी615एस |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | पिक्सेल पिच | 15μm |
|---|---|---|---|
| आकार | 142x58.5x71 मिमी | वज़न | ≤570g |
| अधिकतम. फ्रेम रेट | 220HZ | वर्णक्रमीय श्रेणी | 7.7~9.4 (एलडब्लू) |
| प्रमुखता देना | T2SL LWIR इन्फ्रारेड डिटेक्टर,8W LWIR इन्फ्रारेड डिटेक्टर |
||
उत्पाद विवरण
T2SL 640×512 / 15 µm LWIR इन्फ्रारेड डिटेक्टर इंटीग्रेटेड डेवर कूलर असेंबली के साथ
C615S LWIR इंटीग्रेटेड डेवर कूलर असेंबली एक टाइप II सुपरलैटिस (T2SL) कूल्ड इन्फ्रारेड डिटेक्टर है। यह एक 640×512 / 15 µm इंटीग्रेटेड डिटेक्टर कूलर असेंबली (IDCA) है जिसे उच्च-प्रदर्शन 7.7–9.4 µm लॉन्ग वेव इन्फ्रारेड (LWIR) वेवबैंड के लिए डिज़ाइन किया गया है।
रेत, धूल और चकाचौंध हस्तक्षेप के प्रति मजबूत प्रतिरोध के साथ, यह चुनौतीपूर्ण परिदृश्यों जैसे कि रेत के तूफानों में वाहन का पता लगाने, पानी की सतह के प्रतिबिंबों के साथ जहाज का पता लगाने और बादलों के ऊपर विमान लक्ष्य का पता लगाने के लिए अच्छी तरह से अनुकूल है।
मुख्य विशेषताएं
लॉन्ग-वेव डिटेक्शन, हस्तक्षेप से अप्रभावित
- रेत और धूल में मजबूत प्रवेश क्षमता, जटिल वातावरण के अनुकूल
- तेज धूप या पानी की सतहों पर चकाचौंध से अप्रभावित
- कम-तापमान वाली वस्तुओं का पता लगाने की बढ़ी हुई क्षमता
T2SL प्रौद्योगिकी उद्योग के रुझानों का नेतृत्व करने के लिए
- बेहतर संवेदनशीलता के साथ उच्च क्वांटम दक्षता
- कम शोर और उत्कृष्ट गैर-एकरूपता
उच्च बहुमुखी प्रतिभा, स्थिर आपूर्ति
- अनुकूलन योग्य F-नंबर
- बड़े पैमाने पर उत्पादन में सुसंगत गुणवत्ता
उत्पाद विनिर्देश
| मॉडल | C615S LWIR कूल्ड इन्फ्रारेड डिटेक्टर |
|---|---|
| संवेदनशील सामग्री | T2SL |
| रिज़ॉल्यूशन | 640×512 |
| पिक्सेल आकार | 15 µm |
| स्पेक्ट्रल प्रतिक्रिया | 7.7 µm ± 0.2 µm ～ 9.4 µm ± 0.3 µm |
| कार्य मोड | स्नैपशॉट; ITR/इंटरलेस और बिनिंग एकीकरण मोड; विंडोज मोड; एंटी-ब्लूमिंग |
| चार्ज क्षमता | ITR: 12.22 Me⁻ / 6.67 Me⁻ इंटरलेस और बिनिंग: 24.44 Me⁻ / 13.33 Me⁻ |
| डायनामिक रेंज | ITR: ≥ 76 dB इंटरलेस और बिनिंग: ≥ 77 dB |
| आउटपुट चैनल | 4; प्रति आउटपुट 22.5 मेगाहर्ट्ज तक |
| अधिकतम फ्रेम दर | 220 हर्ट्ज |
| विशिष्ट NETD | 25 mK (F2 ITR) 22 mK (F2 इंटरलेस और बिनिंग) |
| प्रभावी पिक्सेल दर | ≥ 99.5% |
| प्रतिक्रिया गैर-एकरूपता | ≤ 8% |
| विन्यास योग्य क्रायोकूलर | RS058F |
| स्थिर बिजली की खपत (23 ℃) | ≤ 8 W |
| अधिकतम बिजली की खपत (71 ℃) | ≤ 20 W |
| बिजली की आपूर्ति | 24 V DC |
| कूलिंग समय (23 ℃) | ≤ 5 मिनट 30 सेकंड |
| अधिकतम आकार (मिमी) | 148 × 58.5 × 71 |
| वजन (ग्राम) | ≤ 570 |
| ऑपरेटिंग तापमान | -45 ℃ ～ +71 ℃ |
औद्योगिक अनुप्रयोग
C615S LWIR कूल्ड IR डिटेक्टर का व्यापक रूप से गैर-विनाशकारी परीक्षण (NDT), पर्यावरण निगरानी, लंबी दूरी की निगरानी और वैज्ञानिक अनुसंधान जैसे कई क्षेत्रों में उपयोग किया जाता है।
अक्सर पूछे जाने वाले प्रश्न
1. NETD क्या है?
NETD "नॉइज़ इक्विवेलेंट टेम्परेचर डिफरेंस" को संदर्भित करता है। यह एक माप है कि थर्मल इमेजिंग डिटेक्टर छवि में थर्मल विकिरण के बहुत छोटे अंतरों के बीच कितनी अच्छी तरह अंतर कर सकता है। NETD को आमतौर पर मिली-केल्विन (mK) में व्यक्त किया जाता है। आम तौर पर, NETD आंकड़ा जितना कम होता है, थर्मल संवेदनशीलता उतनी ही अधिक होती है।
2. SWaP3 क्या है?
SWaP3 आकार, वजन, शक्ति, प्रदर्शन और मूल्य को संदर्भित करता है। यह इन्फ्रारेड उद्योग के प्रौद्योगिकी रुझान को इंगित करता है।
3. DRI क्या है?
DRI आमतौर पर थर्मल इमेजिंग सिस्टम की पहचान, पहचान और पहचान दूरी को संदर्भित करता है। यह थर्मल इमेजिंग सिस्टम के प्रदर्शन का आकलन करने के लिए एक महत्वपूर्ण पैरामीटर है।
