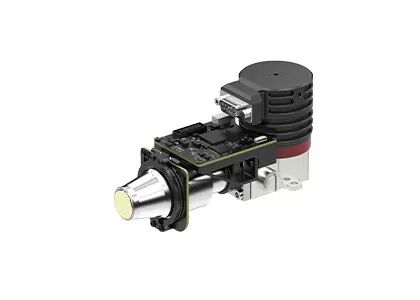

उच्च संवेदनशीलता थर्मल कैमरा मॉड्यूल 320x256 / 30μm एमसीटी एमडब्ल्यूआईआर कूल्ड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 320x256 / 30μm | फ्रेम रेट | 1 ~ 200 हर्ट्ज समायोज्य |
|---|---|---|---|
| आकार | 142x58.5x71mm | वज़न | ≤680g |
| नेटडी | 9mK | वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm |
| हाई लाइट | थर्मल कैमरा मॉड्यूल 320x256,680g थर्मल कैमरा मॉड्यूल,9mK MWIR कैमरा मॉड्यूल |
||
उत्पाद विवरण

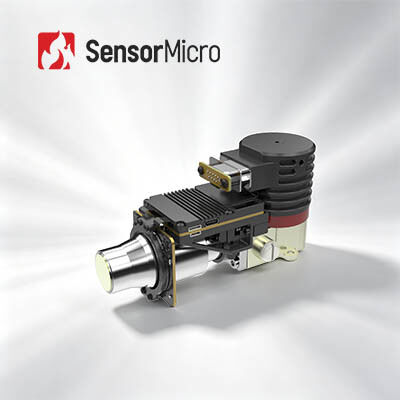

EYAS330 कूल्ड AD मॉड्यूल
उच्च संवेदनशीलता 320x256 / 30μm एमसीटी एमडब्ल्यूआईआर कूल्ड इन्फ्रारेड मॉड्यूल निकटता बोर्ड के साथ
उत्पाद वर्णन
EYAS330 AD मॉड्यूल 320x256 प्रारूप 30μm पिच IR FPA पर आधारित एक एनालॉग-डिजिटल कूल्ड इंफ्रारेड मॉड्यूल है।EYAS330 का विशिष्ट NETD 9mK से कम है।उच्च संवेदनशीलता बहुत लंबी दूरी पर बहुत छोटे अवरक्त विकिरण अंतर के लिए पहचान या पहचान सुनिश्चित करती है।
इस एडी मॉड्यूल में एक निकटता बोर्ड शामिल है जो एफपीए समय और संवेदनशील बिजली आपूर्ति प्रदान करता है।इसके अलावा, कैमरा लिंक इंटरफ़ेस 16 बिट कच्चे डेटा को आउटपुट करता है जो सिस्टम में डिटेक्टर के एकीकरण को बहुत सरल करता है।
इसलिए, EYAS330 मॉड्यूल OEM ग्राहकों के लिए GST C330M 320x256@30μm कूल्ड इंफ्रारेड डिटेक्टर पर तेजी से स्वीकृति परीक्षण करना आसान बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इंफ्रारेड मॉड्यूल या पूर्ण इन्फ्रारेड थर्मल कैमरा या कूल्ड इंफ्रारेड पर आधारित सिस्टम के विकास की अवधि को छोटा करता है। संसूचक
मुख्य विशेषताएं
- विकसित करने और एकीकृत करने में आसान
- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल
- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं
- 5V सिंगल-सप्लाई
- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम
उत्पाद की विशेषताएं
| आदर्श | EYAS330 |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 320x256 |
| पिक्सेल पिच | 30μm |
| क्रायोकूलर | RS058 |
| वर्णक्रमीय श्रेणी | 3.7μm～4.8μm मेगावाट |
| ठंडा करने का समय (25 डिग्री सेल्सियस) | 6मिनट |
| इष्टतम एनईटीडी (20 डिग्री सेल्सियस) | 9mK |
| काम प्रणाली | |
| फ्रेम रेट | 1 ~ 200 हर्ट्ज समायोज्य |
| काम प्रणाली | स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन |
| विद्युत विशिष्टता | |
| मानक बाहरी इंटरफ़ेस | क्यूएसएच 60pin |
| डिजिटल वीडियो | कैमरालिंक: आउटपुट 16 बिट रॉ डेटा |
| बाहरी सिंक | CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक |
| संचार | कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps |
| बिजली की आपूर्ति | 1 चैनल इमेजिंग पैनल: 5V 1 चैनल क्रायोकूलर: 24V |
| स्थिर बिजली की खपत | 7W |
| आयाम (मिमी) | 142×58.5×71 |
| वज़न | ≤680g |
| वर्किंग टेम्परेचर | -40°C ~ +60°C |
| कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
औद्योगिक अनुप्रयोग
EYAS330 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
प्रदर्शनियों
पूछे जाने वाले प्रश्न
1. एमसीटी/एचजीसीडीटीई डिटेक्टर क्या है?
MCT, जिसे HgCdTe भी कहा जाता है, मरकरी-कैडमियम-टेलुरिड को संदर्भित करता है जो कैडमियम टेलुराइड (CdTe) और मरकरी टेलुराइड (HgTe) का एक रासायनिक यौगिक है और फोटोडेटेक्टर में एक सामान्य सामग्री है।MCT/HgCdTe डिटेक्टर एक फोटोकॉन्डक्टिव डिटेक्टर है जो क्रायोजेनिक वातावरण में संचालित होता है और अवरक्त विकिरण का पता लगा सकता है।यह थर्मल सेंसर की तुलना में अधिक संवेदनशील है।
2. T2SL डिटेक्टर क्या है?
T2SL टाइप- II सुपरलैटिस को संदर्भित करता है, जो एक कृत्रिम सामग्री है जिसमें नैनोमीटर आकार में बारी-बारी से विकास आवधिक हेट्रोजंक्शन होता है।इसमें उच्च एकरूपता और बेहतर ऑप्टिकल संपत्ति है, जैसे कि बड़े इलेक्ट्रॉन प्रभावी द्रव्यमान, बड़े अवशोषण गुणांक और उच्च क्वांटम दक्षता।एमसीटी इन्फ्रारेड डिटेक्टर की तुलना में, टी 2 एसएल इन्फ्रारेड डिटेक्टर में मध्यम और लंबी तरंग बैंड में एमसीटी इन्फ्रारेड डिटेक्टर के समान सामग्री एकरूपता, कम लागत और समान प्रदर्शन होता है, लेकिन बहुत लंबी तरंग बैंड में इसके बहुत फायदे हैं।
