MWIR MCT इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल 1280x1024/12μm

  • MWIR MCT Infrared Thermal Imaging Module 1280x1024/12μm
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN1212
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
प्रकार MWIR कैमरा मॉड्यूल आईआर डिटेक्टर ठंडा डिटेक्टर
संकल्प 1280x1024 / 12μm नेटडी ≤20mK
वर्णक्रमीय श्रेणी 3.7~4.8μm मेगावाट आकार एक्रिलिक पिन
प्रमुखता देना

एमसीटी इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल

,

1280x1024 इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल

,

एमडब्ल्यूआईआर इन्फ्रारेड थर्मल मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

उच्च संकल्प 1280x1024/12μm MWIR MCT थर्मल इमेजिंग मॉड्यूल


उत्पाद का वर्णन


GAVIN1212 एक ठंडा मध्य तरंग थर्मल इमेजिंग मॉड्यूल है। यह एक 1280x1024/12μm उच्च संकल्प HgCdTe MWIR IR डिटेक्टर RS058F क्रायोकूलर के साथ,हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न छवि प्रसंस्करण एल्गोरिदम भी तेज और स्पष्ट थर्मल छवियों को प्रस्तुत करने के लिए पहले से ही एम्बेडेड हैं.


छवि प्रसंस्करण एल्गोरिदम जिसमें बुनियादी असमानता सुधार (एनयूसी), स्वतः लाभ नियंत्रण (एजीसी), बुद्धिमान विवरण वृद्धि (आईडीई), आदि शामिल हैं।GAVIN1212 अपने एचडीएमआई डिजिटल वीडियो इंटरफ़ेस के माध्यम से मेगापिक्सल उच्च परिभाषा अवरक्त छवियों आउटपुट कर सकते हैंऔद्योगिक मानक कैमरालिंक इंटरफेस के साथ, अवरक्त कैमरा या सिस्टम इंटीग्रेटर GAVIN1212 थर्मल इमेजिंग मॉड्यूल के आधार पर आसानी से अपना पूरा कैमरा डिजाइन या एकीकृत कर सकते हैं।


मुख्य विशेषताएं


- लंबी दूरी के पता लगाने की जरूरतों को पूरा करें

- उच्च संवेदनशीलता, NETD≤20mK

- व्यापक दृश्य क्षेत्र, 1280x1024 तक का संकल्प

- प्रणाली में आसान एकीकरण

- डीवीपी/कैमरेलिंक इंटरफेस, रॉ/यूवी छवि आउटपुट

- विभिन्न प्रकार के निरंतर ऑप्टिकल ज़ूम लेंस उपलब्ध हैं


उत्पाद विनिर्देश


मॉडल गाविन1212
आईआर डिटेक्टर प्रदर्शन
संकल्प 1280x1024
पिक्सेल पिच 12μm
क्रियोकूलर RS058F
स्पेक्ट्रल रेंज 3.7μm4.8μmMW
ठंडा होने का समय ((20°C) ≤8 मिनट
NETD (20°C) ≤20mK
छवि प्रसंस्करण
फ्रेम दर 50 हर्ट्ज/100 हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप
छवि एल्गोरिथ्म एनयूसी/एजीसी/आईडीई
विद्युत विनिर्देश
मानक बाहरी इंटरफ़ेस J30JZ 25पिन; एचडीएमआई विशेष आउटपुट इंटरफ़ेस
एनालॉग वीडियो /
डिजिटल वीडियो एचडीएमआई आउटपुटः YUV
कैमरेलिंक आउटपुटः 16बिट RAW/YUV
बाहरी सिंक फ्रेम बाहरी सिंक्रनाइज़ेशनः RS422 स्तर
संचार RS422, 115200 बीपीएस
विद्युत आपूर्ति 24V±1V
स्थिर बिजली खपत 16W
आयाम (मिमी) 165x86x107
वजन ≤1600 ग्राम
ऑपरेशन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन-माउंटेड हाई स्पीड परिवहन
झटका: अर्ध-साइनस तरंग, 40 ग्राम 11 एमएस, 3 अक्ष 6 दिशा 3 बार प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूमः 37.5~750mm/F4
फिक्स्ड ज़ूमः 19 मिमी/एफ2; 40 मिमी/एफ2; 240 मिमी/एफ2


औद्योगिक अनुप्रयोग


गैविन1212 थर्मल इन्फ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे कि रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।

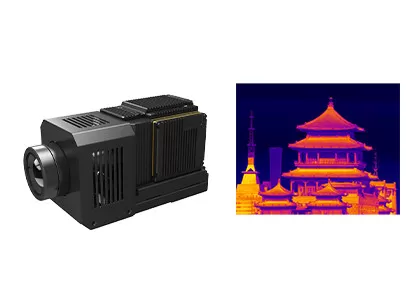

MWIR MCT इन्फ्रारेड थर्मल इमेजिंग मॉड्यूल 1280x1024/12μm 0


हमारे फायदे


पूर्व-बिक्री

आवश्यकता विश्लेषण

परिदृश्य मूल्यांकन

उत्पाद चयन

अनुकूलित समाधान



तैनाती

शीघ्र वितरण

प्रणाली एकीकरण और परीक्षण

तकनीकी प्रशिक्षण

आवेदन के लिए मार्गदर्शन



बिक्री के बाद

दूरस्थ निदान

वारंटी सेवा

फर्मवेयर उन्नयन

तकनीकी रखरखाव


सामान्य प्रश्न


1NETD क्या है?

एनईटीडी का अर्थ है "शोर समकक्ष तापमान अंतर"।यह एक माप है कि एक थर्मल इमेजिंग डिटेक्टर छवि में थर्मल विकिरण में बहुत छोटे अंतरों के बीच अंतर करने में सक्षम हैएनईटीडी को आमतौर पर मिली-केल्विन (एमके) में व्यक्त किया जाता है। आमतौर पर एनईटीडी का आंकड़ा जितना कम होता है, ताप संवेदनशीलता उतनी ही अधिक होती है।


2SWaP3 क्या है?

SWaP3 आकार, वजन, शक्ति, प्रदर्शन और मूल्य को संदर्भित करता है। यह अवरक्त उद्योग की प्रौद्योगिकी प्रवृत्ति को दर्शाता है।


3डीआरआई क्या है?

डीआरआई आमतौर पर थर्मल इमेजिंग सिस्टम की पहचान, पहचान और पहचान दूरी को संदर्भित करता है। यह थर्मल इमेजिंग सिस्टम के प्रदर्शन का न्याय करने के लिए एक महत्वपूर्ण पैरामीटर है।
