GAVIN615B कॉम्पैक्ट थर्मल कैमरा कोर 640x512 / 15μm MCT MWIR कैमरा मॉड्यूल

  • GAVIN615B Compact Thermal Camera Core 640x512 / 15μm MCT MWIR Camera Module
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या GAVIN615B
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 / 15μm नेटडी 20mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm मेगावाट फ्रेम रेट ५० हर्ट्ज/१०० हर्ट्ज
आकार 125x92x67mm वज़न 650g
प्रमुखता देना

GAVIN615B थर्मल कैमरा कोर

,

640x512 MWIR कैमरा मॉड्यूल

,

MCT थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण
GAVIN615B कूल्ड MWIR कैमरा मॉड्यूल



GAVIN615B कॉम्पैक्ट कम बिजली की खपत 640x512 / 15μm MCT MWIR कूल्ड कैमरा मॉड्यूल



उत्पाद वर्णन



GAVIN615B ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित एक कूल्ड मिड वेव थर्मल इमेजिंग मॉड्यूल है।इसमें RS046 क्रायोकूलर के साथ 640x512 / 15µm HgCdTe MWIR IR डिटेक्टर शामिल है, हार्डवेयर इलेक्ट्रॉनिक्स और विभिन्न इमेज प्रोसेसिंग एल्गोरिदम भी पहले से ही तेज और स्पष्ट थर्मल इमेज पेश करने के लिए एम्बेडेड हैं।



RS046 क्रायोकूलर के साथ कॉन्फ़िगर किया गया, GAVIN615B आकार में बहुत कॉम्पैक्ट है, आयाम में 125x92x67mm और वजन में 650g से कम वजन का है।इसकी स्थिर बिजली की खपत 12w जितनी कम है।औद्योगिक मानक कैमरालिंक इंटरफ़ेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN615B थर्मल इमेजिंग मॉड्यूल के आधार पर अपने स्वयं के पूर्ण कैमरे को आसानी से डिज़ाइन या एकीकृत कर सकते हैं।



मुख्य विशेषताएं



- उच्च संवेदनशीलता, NETD≤20mK

- लांग रेंज डिटेक्शन

- समायोज्य फ्रेम दर

- सिस्टम में आसान एकीकरण



उत्पाद की विशेषताएं



आदर्श GAVIN615B
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS046
वर्णक्रमीय श्रेणी 3.7μm～4.8μm मेगावाट
ठंडा करने का समय (20 डिग्री सेल्सियस) 7मिनट
एनईटीडी (20 डिग्री सेल्सियस) 20mK
मूर्ति प्रोद्योगिकी
फ्रेम रेट ५० हर्ट्ज/१०० हर्ट्ज
डिमिंग मोड रैखिक/हिस्टोग्राम/मिश्रित
डिजिटल ज़ूम ×1/×2/×4
छवि दिशा क्षैतिज/लंबवत/विकर्ण रूप से पलटें
छवि एल्गोरिदम एनयूसी/एजीसी/आईडीई
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस J30JZ 25pin
एनालॉग वीडियो दोस्त
डिजिटल वीडियो 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट
बाहरी सिंक फ़्रेम बाहरी सिंक: RS422 स्तर
संचार RS422, 115200bps
बिजली की आपूर्ति 20 ~ 28 वीडीसी
स्थिर बिजली की खपत 12W
आयाम (मिमी) 125×92×67
वज़न 650g
प्रचालन तापमान -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक
ऑप्टिकल लेंस
वैकल्पिक लेंस निरंतर ज़ूम
60 ~ 240 मिमी / F4
15 ~ 300 मिमी / F4
21~420mm/F4
35 ~ 690 मिमी / F4



औद्योगिक अनुप्रयोग



GAVIN615B थर्मल इंफ्रारेड कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।

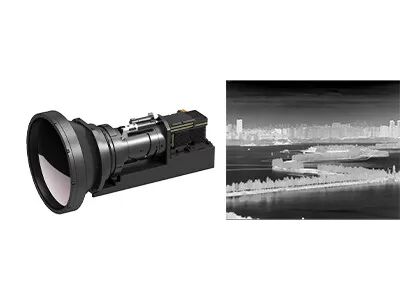

GAVIN615B कॉम्पैक्ट थर्मल कैमरा कोर 640x512 / 15μm MCT MWIR कैमरा मॉड्यूल 0



जीएसटी इन्फ्रारेड के बारे में



GAVIN615B कॉम्पैक्ट थर्मल कैमरा कोर 640x512 / 15μm MCT MWIR कैमरा मॉड्यूल 1

पूछे जाने वाले प्रश्न



1. इन्फ्रारेड थर्मल इमेजिंग क्या है?

प्रकृति में, वे सभी वस्तुएं जिनका तापमान परम शून्य (- 273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल छवियां भी कहा जाता है।



2. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?

इन्फ्रारेड विकिरण जो लक्ष्य द्वारा उत्सर्जित होता है, थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है, फिर इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण सिग्नल को संबंधित विद्युत सिग्नल में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रोसेसिंग के माध्यम से इन्फ्रारेड छवि बनाता है जिसे देखा जा सकता है खुली आंखें।



3. कूल्ड इंफ्रारेड डिटेक्टरों के क्या फायदे हैं?

कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर संचालित होता है जो एक डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है।इसमें उच्च संवेदनशीलता है और यह बिना कूल्ड इंफ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को भेद सकता है।यह बहुत लंबी दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है जो दस किलोमीटर से अधिक दूर है।कूल्ड डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत अधिक लागत आती है।
