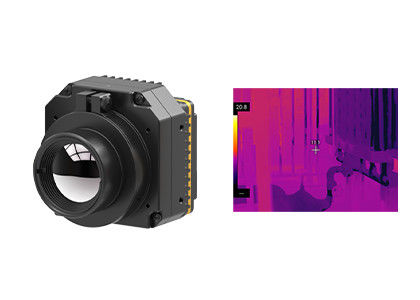

PLUG417R अनकूल्ड थर्मोग्राफिक कैमरा मॉड्यूल 400x300 / 17μm
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | प्लग417आर |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
उत्पाद विवरण
| संकल्प | 400x300 / 17μm | नेटडी | <30एमके |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 44.5x44.5x36.6 मिमी |
| प्रमुखता देना | अनकूल्ड टिनी कैमरा मॉड्यूल,PLUG417R टिनी कैमरा मॉड्यूल,30mK टिनी कैमरा मॉड्यूल |
||
उत्पाद विवरण
PLUG417R इन्फ्रारेड कैमरा मॉड्यूल
PLUG417R औद्योगिक तापमान माप के साथ अनकूल्ड थर्मल इमेजिंग कैमरा कोर
उत्पाद का वर्णन
PLUG417R PLUG-R सीरीज़ के अनकूल्ड थर्मल IR कैमरा मॉड्यूल में से एक है जिसे SensorMicro द्वारा विकसित किया गया है। इसमें 400x300 / 17μm अनकूल्ड इन्फ्रारेड डिटेक्टर, ऑप्टिकल घटकों की पूरी श्रृंखला,पेशेवर संकेत प्रसंस्करण सर्किट और छवि प्रसंस्करण एल्गोरिथ्म.
हम औद्योगिक तापमान माप के लिए एक नई दृष्टि खोलने के लिए प्रतिबद्ध हैं।हमने अपने ग्राहकों को मशीन थर्मल इमेजिंग विजन समाधानों की एक पूरी श्रृंखला प्रदान की है.
मुख्य विशेषताएं
- NETD<30mk, उच्च संवेदनशीलता
- स्थिर प्रदर्शन
- आसान एकीकरण
- स्पष्ट छवि गुणवत्ता और विवरण
- अनुकूलन योग्य तापमान सीमा
- पर्यावरण अनुकूलन क्षमता
उत्पाद विनिर्देश
| मॉडल | PLUG417R |
| आईआर डिटेक्टर प्रदर्शन | |
| संकल्प | 400x300 |
| पिक्सेल पिच | 17μm |
| स्पेक्ट्रल रेंज | 8~14μm |
| NETD | < 30mk |
| छवि प्रसंस्करण | |
| फ्रेम दर | 25 हर्ट्ज/30 हर्ट्ज/50 हर्ट्ज/60 हर्ट्ज |
| प्रारंभ समय | <15 सेकंड |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | RAW/YUV/BT656/LVDS |
| विस्तार घटक | यूएसबी/कैमरलिंक |
| डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
| डिजिटल ज़ूम | 1~8X निरंतर ज़ूम, चरण आकार 1/8 |
| छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
| छवि दिशा | क्षैतिज/ऊर्ध्वाधर/व्याकरणीय फ्लिप |
| छवि एल्गोरिथ्म | एनयूसी/एजीसी/आईडीई |
| विद्युत विनिर्देश | |
| मानक बाहरी इंटरफ़ेस | 50pin_HRS इंटरफ़ेस |
| संचार मोड | RS232-TTL, 115200 बीपीएस |
| आपूर्ति वोल्टेज | 4.5~6V |
| तापमान माप | |
| परिचालन तापमान सीमा | -10°C~50°C |
| तापमान सीमा | -20°C से 150°C, 100°C से 550°C |
| तापमान सटीकता | ±2°C या ±2% (अधिकतम मान लें) |
| एसडीके | एआरएम/विंडोज/लिनक्स एसडीके, फुल स्क्रीन थर्मोग्राफी |
| शारीरिक विशेषताएं | |
| आयाम (मिमी) | 44.5x44.5x366 |
| वजन | ≤ 77 ग्राम |
| पर्यावरणीय अनुकूलन | |
| ऑपरेशन तापमान | -40°C ~ +70°C |
| भंडारण तापमान | -45°C ~ +85°C |
| आर्द्रता | 5%~95%, गैर संक्षेपण |
| कंपन | यादृच्छिक कंपन 5.35 ग्राम, 3 अक्ष |
| झटका | अर्ध-साइनस तरंग, 40g/11ms, 3 अक्ष 6 दिशा |
| ऑप्टिक्स | |
| वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 7.5 मिमी/13 मिमी/19 मिमी/25 मिमी/35 मिमी |
औद्योगिक अनुप्रयोग
PLUG417R थर्मल इमेजर मॉड्यूल का व्यापक रूप से इलेक्ट्रिक पावर इंस्पेक्शन, मशीन विजन, बिल्डिंग एचवीएसी सिक्योरिटी एंड मॉनिटरिंग, आउटडोर, फायर फाइटिंग एंड रेस्क्यू, लॉ एनफोर्समेंट एंड रेस्क्यू, एडीएएस,यूएवी पेलोड आदि.
हमारी उत्पाद लाइन
सामान्य प्रश्न
1इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, जिन वस्तुओं का तापमान पूर्ण शून्य (- 273 °C) से अधिक है, वे सभी अवरक्त किरणें उत्सर्जित कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न अवरक्त छवियों प्राप्त कर सकते हैं, जो भी थर्मल छवियों कहा जाता है.
2इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिशन रेंज में प्रवेश करता है,फिर इन्फ्रारेड डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में बदल देता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
3ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और उन्हें पहचान सकता है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.
