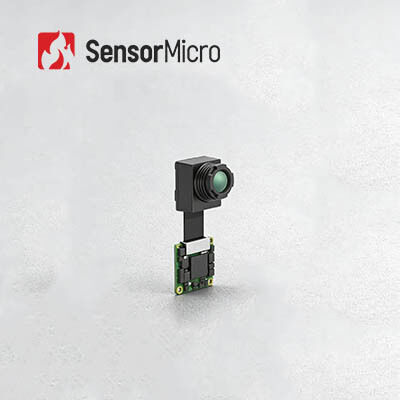

मिनी 256x192 रिज़ॉल्यूशन 12μm पिक्सेल आकार थर्मोग्राफी फ़ंक्शन के साथ अनकूल्ड एफपीए थर्मल कैमरा कोर
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | Mini212G2 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1265मिमी* 1252मिमी* 814मिमी (एल*डब्ल्यू*एच) | नेटडी | ≤50 एमके |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | ऑपरेटिंग वोल्टेज | 3.3V±0.1V |
| तापमान मापन रेंज | -20℃~+550℃ | तापमान माप सटीकता | ± 2 ℃ या ± 2% |
| प्रमुखता देना | 256x192 थर्मल कैमरा कोर,थर्मल कैमरा कोर अनकूल्ड,एफपीए इन्फ्रारेड कैमरा मॉड्यूल |
||
उत्पाद विवरण
मिनी थर्मल कैमरा कोर अनकूल्ड एफपीए इन्फ्रारेड कैमरा मॉड्यूल 256x192/12μm थर्मोग्राफी के साथ
उत्पाद का अवलोकन
Mini212G2 अनकूल्ड इन्फ्रारेड लघु मॉड्यूल एक 256x192/12μm वेफर स्तर पैकेज (WLP) अनकूल्ड VOx इन्फ्रारेड डिटेक्टर और उच्च प्रदर्शन सिग्नल प्रोसेसिंग सर्किट को एकीकृत करता है।इस हल्के थर्मल इमेजिंग मॉड्यूल में औद्योगिक अनुप्रयोगों के लिए -20°C से 550°C तक तापमान माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन है.
सेंसरमाइक्रो के स्वयं विकसित TIMO212 इन्फ्रारेड मॉड्यूल पर निर्मित इस समाधान में एक इन्फ्रारेड आईएसपी प्रोसेसिंग बोर्ड शामिल है जो तापमान मैट्रिक्स और थर्मल इमेज के प्रत्यक्ष आउटपुट को सक्षम करता है,विकास कार्यभार को काफी कम करनाकॉम्पैक्ट आकार, कम बिजली की खपत और लागत दक्षता के साथ, यह कई दृश्य क्षेत्र विन्यास का समर्थन करता है और व्यापक औद्योगिक अनुप्रयोग के लिए सार्वभौमिक नियंत्रण इंटरफ़ेस को एकीकृत करता है।
प्रमुख विशेषताएं
- प्रत्यक्ष थर्मल इमेजिंग आउटपुट के साथ लघु मॉड्यूल- महत्वपूर्ण लागत लाभ के लिए स्वयं विकसित 256×192/12μm वेफर स्तर के अवरक्त डिटेक्टर से लैस
- अल्ट्रा कॉम्पैक्ट डिज़ाइन- केवल 17×17 मिमी (पीसीबीए) आकार, वजन के रूप में कम के रूप में 4g - अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए आदर्श
- एकीकृत प्रसंस्करण- आईएसपी प्रोसेसिंग बोर्ड और अगली पीढ़ी के इमेज एल्गोरिदम सीधे स्पष्ट थर्मल इमेज प्रदान करते हैं
- सटीक पहचान- ±2°C तक की सटीकता के साथ उच्च-सटीक तापमान माप; स्पॉट, क्षेत्र और पूर्ण फ्रेम माप का समर्थन करता है
- लचीला विन्यास- विभिन्न अवलोकन आवश्यकताओं को पूरा करने के लिए कई दृश्य क्षेत्र लेंस विकल्प उपलब्ध हैं
- समृद्ध इंटरफ़ेस- यूएसबी2.0 / एमआईपीआई / डीवीपी / बीटी.656 / एलवीडीएस और अन्य डिजिटल वीडियो आउटपुट इंटरफ़ेस
- उद्योग मानक संगतता- उद्योग मानक इंटरफेस के साथ पूरी तरह संगत
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | मिनी212G2 |
| संकल्प | 256×192 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8~14μm |
| NETD | ≤ 50mK |
| आउटपुट डेटा | 14बिट रॉ |
| फ्रेम दर | थर्मोग्राफीः 25 हर्ट्ज, इमेजिंगः 50 हर्ट्ज |
| फ़ोकस मोड | फोकस मुक्त |
| लेंस (HFOV/FL) | 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm. |
| वजन (जी) | 7.1 6.4 4 6.8 |
| पीसीबीए आकार (मिमी) | 17×17 |
| डिजिटल वीडियो इंटरफ़ेस | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| एनालॉग वीडियो इंटरफ़ेस | CVBS (PAL/NTSC) |
| ऑपरेटिंग वोल्टेज | 3.3V±0.1V |
| सामान्य बिजली की खपत | 330mW |
| तापमान माप सीमा | -20°C~+550°C (-20°C~+150°C) |
| तापमान माप की सटीकता | ±2°C / ±2% से अधिक |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| आर्द्रता | 5% से 85% |
| भंडारण तापमान | -45°C~+85°C |
| प्रमाणन | RoHS 2.0 / पहुंच |
औद्योगिक अनुप्रयोग
यह उत्पाद एआईओटी, मशीन विजन, औद्योगिक विजन, सुरक्षा निगरानी और रात के अवलोकन में अनुप्रयोगों के लिए डिज़ाइन किया गया हैः
- एआईओटी- स्मार्ट घरेलू उपकरणों, पहनने योग्य उपकरणों और बुद्धिमान पर्यावरण मॉनिटर सहित कॉम्पैक्ट AIoT उपकरणों में एकीकरण
- औद्योगिक दृष्टि- औद्योगिक उपकरणों की वास्तविक समय निगरानी, लेजर प्रसंस्करण और वेल्डिंग परिदृश्य, अर्धचालक का पता लगाने
- सुरक्षा निगरानी- अवैध घुसपैठियों का पता लगाना और वास्तविक समय में अलार्म ट्रिगर करना
उत्पाद पोर्टफोलियो के फायदे
- विभिन्न प्रारूप- विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए अवरक्त डिटेक्टर, कैमरा कोर और मॉड्यूल सहित व्यापक रेंज
- विविधता- अधिक अनुप्रयोग लचीलेपन के लिए कई सरणी संकल्प, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प
- उत्कृष्ट प्रदर्शन- स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और पर्यावरण चुनौतियों के तहत मजबूत विश्वसनीयता
- आसान एकीकरण- अनुप्रयोग क्षेत्रों में सरल एकीकरण और तेजी से विकास के लिए कई इंटरफ़ेस विकल्प
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है। वस्तुओं और उनके पृष्ठभूमि वातावरण के बीच विकिरण अंतर का पता लगाकर,साथ ही वस्तुओं के भीतर परिवर्तन, इन्फ्रारेड थर्मल छवियों में विकिरण उतार-चढ़ाव दिखाई देते हैं जो दृश्य की विशेषताओं को प्रकट करते हैं।
इन्फ्रारेड थर्मल इमेजिंग के क्या फायदे हैं?
- पूर्ण अंधेरे के माध्यम से देखें
- छलावरण के तहत पहचान
- लंबी दूरी का पता लगाना
- गर्मी वितरण का पता लगाना
- संपर्क रहित तापमान माप
- व्यवसाय के प्रति जागरूकता
इन्फ्रारेड थर्मल इमेजिंग का उपयोग क्या है?
तापमान माप और सभी मौसम की इमेजिंग इन्फ्रारेड थर्मल इमेजिंग तकनीक के दो बुनियादी कार्य हैं।इन प्रौद्योगिकियों का उपयोग करके विकसित उत्पादों का उपयोग विद्युत ऊर्जा सहित पारंपरिक क्षेत्रों में व्यापक रूप से किया जाता है, सुरक्षा और निगरानी, औद्योगिक विनिर्माण, वैज्ञानिक अनुसंधान और चिकित्सा उपचार।
