अनकूल्ड LWIR 640x512 रिज़ॉल्यूशन 12μm पिक्सेल आकार ≤25mK NETD थर्मल इमेजिंग कैमरा कोर

  • Uncooled LWIR 640x512 Resolution 12μm Pixel Size ≤25mK NETD Thermal Imaging Camera Core
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या आईटीएल612 प्लस
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 640x512/12μm नेटडी ≤25mK
वर्णक्रमीय श्रेणी 8~14μm ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 9.1/13/24/45 मिमी
विशिष्ट बिजली की खपत 0.65 डब्ल्यू डिजिटल वीडियो इंटरफ़ेस डीवीपी8/एलवीडीएस/एमआईपीआई/यूएसबी2.0/बीटी.656
प्रमुखता देना

यूएवी थर्मल इमेजिंग कैमरा मॉड्यूल अनकूल्ड

,

40 एमके थर्मल इमेजिंग कैमरा मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

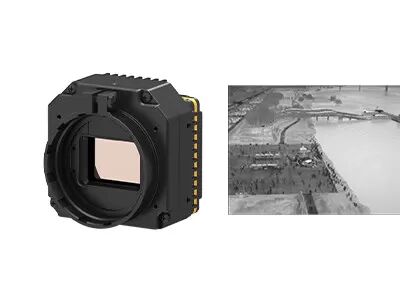

अनकूल्ड LWIR VOx 640x512 / 12μm थर्मल इमेजिंग कैमरा कोर
उत्पाद अवलोकन

आईटीएल612 प्लस एक उच्च प्रदर्शन वाला अल्ट्रा-मिनिएचर इंफ्रारेड कैमरा कोर है जो एपेक्सकोर 640×512/12μm डिटेक्शन तकनीक के साथ बनाया गया है। इसमें अल्ट्रा-छोटे आयाम, अल्ट्रा-लाइट 13.7 ग्राम वजन और 0.65W अल्ट्रा-लो बिजली की खपत है, जो उद्योग को SWaP अनुकूलन में अग्रणी बनाता है। ≤25mK उच्च तापीय संवेदनशीलता और एल्गोरिदम-संवर्धित स्पष्ट इमेजिंग के साथ, यह विश्वसनीय थर्मल इमेजिंग प्रदर्शन प्रदान करता है। मल्टी-लेंस चयन, मल्टीपल मेनस्ट्रीम इंटरफेस और लचीले डेटा आउटपुट का समर्थन करते हुए, यह विभिन्न कॉम्पैक्ट थर्मल इमेजिंग सिस्टम के लिए सरल, तेज और कम लागत वाले एकीकरण को सक्षम बनाता है।

मुख्य विशेषताएं
  • बेजोड़ हल्कापन और न्यूनतम भार
    • अल्ट्रा-लघु आकार: 17.3×17.3×24.2 मिमी (9.1 मिमी लेंस सहित)
    • अल्ट्रा-लाइटवेट: 13.7±0.5g (9.1 मिमी लेंस सहित)
    • अल्ट्रा-लो बिजली की खपत: न्यूनतम 0.65W
  • एपेक्सकोर द्वारा संचालित, अधिक संवेदनशील और स्पष्ट
    • अगली पीढ़ी के एपेक्सकोर इन्फ्रारेड डिटेक्टर के आधार पर विकसित, थर्मल संवेदनशीलता ≤25 एमके जितनी कम है
    • स्पष्ट इमेजिंग के लिए अगली पीढ़ी के इमेज प्रोसेसिंग एल्गोरिदम के साथ उन्नत
  • आसान विकास एवं निर्बाध एकीकरण
    • विभिन्न अनुप्रयोग परिदृश्यों के अनुरूप एकाधिक लेंस विकल्प उपलब्ध हैं
    • एकाधिक छवि आउटपुट इंटरफेस का समर्थन करता है: DVP8, LVDS, MIPI, USB 2.0, और BT.656
    • सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/मैट्रिक्स-TEMP डेटा आउटपुट
उत्पाद विशिष्टताएँ
नमूना iTL612PLUS
आईआर डिटेक्टर संकेतक
संवेदनशील सामग्री स्वर
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤25mK
मूर्ति प्रोद्योगिकी
डिजिटल फ़्रेम दर 25/30हर्ट्ज/50हर्ट्ज
स्टार्टअप का समय ≤6s
डिजिटल वीडियो रॉ/युवी/मैट्रिक्स-टेम्प
छवि एल्गोरिथ्म एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई
छवि प्रदर्शन 10(काला गरम/सफ़ेद गरम/छद्म रंग)
विद्युतीय
मानक बाहरी इंटरफ़ेस 30Pin_HRS इंटरफ़ेस:DF40C-30DP-0.4V(51)
एमआईपीआई बाहरी इंटरफ़ेस 34पिन_पैनासोनिक कनेक्टर इंटरफ़ेस:AXE634124
संचार इंटरफेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस डीवीपी8/एलवीडीएस/एमआईपीआई/यूएसबी2.0/बीटी.656
वोल्टेज आपूर्ति 4.2-5.5V
विशिष्ट बिजली की खपत 0.65W
यांत्रिक
आकार (लेंस सहित) 17.3×17.3×24.2(9.1मिमी लेंस)
17.3×17.3×30.2(13मिमी लेंस)
17.3×17.3×38(24मिमी लेंस)
17.3×17.3×54(45मिमी लेंस)
वजन (लेंस सहित) 13.7±0.5g(9.1मिमी लेंस)
17.9±0.5g(13मिमी लेंस)
27.3±0.5g(24मिमी लेंस)
51±0.5g(45मिमी लेंस)
पर्यावरण अनुकूलता
परिचालन तापमान -40℃~+70℃
भंडारण तापमान -45℃~+85℃
नमी 5%~95%, गैर-संघनक
कंपन 5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष
प्रभाव हाफ साइन वेव, 30 ग्राम/11 एमएस, प्रभाव दिशा एक्स एक्सिस, 3 बार
प्रमाणन ROHS2.0/पहुंच
ऑप्टिकल लेंस फिक्स्ड फोकस एथरमल: 9.1/13/24/45 मिमी
औद्योगिक अनुप्रयोग

आईटीएल612 प्लस थर्मल कैमरा मॉड्यूल का उपयोग वन अग्निशमन, विद्युत रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, ​​पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि के क्षेत्र में किया जा सकता है।

इन्फ्रारेड सेंसिंग में आपका विश्वसनीय भागीदार
  • गहन तकनीकी विशेषज्ञता- इन्फ्रारेड सेंसर प्रौद्योगिकी के अनुसंधान, विकास और अनुप्रयोग में कई वर्षों के अनुभव के साथ, हमने चिप डिजाइन, वेफर निर्माण, पैकेजिंग और परीक्षण के साथ-साथ सिस्टम एकीकरण में मजबूत क्षमताओं का निर्माण किया है।
  • नवाचार और व्यावहारिक कार्यान्वयन पर ध्यान केंद्रित किया- हम थर्मल इमेजिंग में तकनीकी प्रगति लाने, एनईटीडी, एसडब्ल्यूएपी और ऑपरेटिंग तापमान में सीमाओं को लगातार आगे बढ़ाने के लिए प्रतिबद्ध हैं।
  • विविध उत्पाद पोर्टफोलियो- स्वतंत्र अनुसंधान एवं विकास और कई तकनीकी मार्गों द्वारा समर्थित, हम इन्फ्रारेड डिटेक्शन घटकों की एक व्यापक श्रृंखला प्रदान करते हैं।
  • कठोर विश्वसनीयता सत्यापन- एक मजबूत गुणवत्ता प्रबंधन प्रणाली द्वारा समर्थित, हमारे उत्पाद पूरे उत्पादन के दौरान कई परीक्षण प्रक्रियाओं से गुजरते हैं।
  • व्यावसायिक तकनीकी सहायता- हमारी इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने और दक्षता में सुधार करने के लिए ग्राहकों की अनुसंधान एवं विकास और उत्पाद टीमों के साथ मिलकर काम करती है।
अक्सर पूछे जाने वाले प्रश्नों
अनकूल्ड इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?

अनकूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टरों को ठंडे उपकरणों की आवश्यकता नहीं होती है, वे कमरे के तापमान पर काम कर सकते हैं और इनमें तेज शुरुआत, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन और कम लागत के फायदे हैं।

आपके एप्लिकेशन के लिए इन्फ्रारेड डिटेक्टर/थर्मल मॉड्यूल के लिए मुख्य विचार क्या हैं?

मुख्य विचारों में शामिल हैं: डिटेक्टर रिज़ॉल्यूशन, पिक्सेल आकार, एनईटीडी (शोर समतुल्य तापमान अंतर), छवि गुणवत्ता, लेंस विकल्प, बिजली की खपत, आकार और वजन, मैकेनिकल और इलेक्ट्रिकल इंटरफ़ेस, और बजट आवश्यकताएं।
