640×512 रिज़ॉल्यूशन इन्फ्रारेड कैमरा मॉड्यूल ≤25mK संवेदनशीलता और अल्ट्रा-लो पावर खपत के साथ
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल612 प्लस |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 / 12μm | विशिष्ट NETD | ≤25mK |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | डिजिटल वीडियो | रॉ/युवी/मैट्रिक्स-टेम्प |
| संचार इंटरफेस | टीटीएल-232/यूएसबी2.0 | डिजिटल फ़्रेम दर | 25/30/50 हर्ट्ज |
| प्रमुखता देना | ITL612R ड्रोन इन्फ्रारेड कैमरा,ड्रोन इन्फ्रारेड कैमरा मॉड्यूल |
||
उत्पाद विवरण

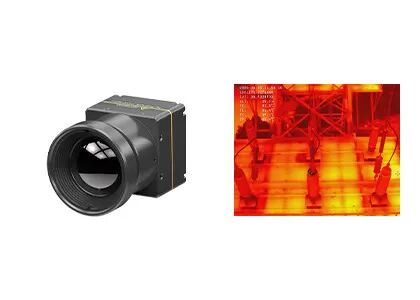

विद्युत शक्ति निरीक्षण के लिए 640×512 इन्फ्रारेड कैमरा मॉड्यूल
उच्च-रिज़ॉल्यूशन थर्मल इमेजिंग
फिर से परिभाषित करें कि कॉम्पैक्ट थर्मल इमेजिंग में क्या संभव है। iTL612 PLUS एक 640 × 512 डिटेक्टर को 17.3 मिमी पदचिह्न में पैक करता है जिसका वजन केवल 13.7 ग्राम है। ≤25 mK संवेदनशीलता के साथ, अगली पीढ़ी की छवि प्रसंस्करण,और मल्टी-इंटरफेस समर्थन (MIPI), यूएसबी, एलवीडीएस, और अधिक), यह केवल 0.65W में सबसे हल्के पैकेज में बेजोड़ स्पष्टता प्रदान करता है। एकीकरण कभी भी इतना आसान नहीं था।
मुख्य विशेषताएं
- बेजोड़ हल्कापन और न्यूनतम भारःअल्ट्रा-मिनी-आकारः 17.3×17.3×24.2 मिमी (9.1 मिमी लेंस सहित); अल्ट्रा-हल्का वजनः 13.7±0.5g (9.1 मिमी लेंस सहित); अल्ट्रा-कम बिजली की खपतः 0.65W तक कम
- ApexCore द्वारा संचालित, अधिक संवेदनशील और स्पष्टःअगली पीढ़ी के ApexCore इन्फ्रारेड डिटेक्टर के आधार पर विकसित, ताप संवेदनशीलता ≤25 mK तक कम; स्पष्ट इमेजिंग के लिए अगली पीढ़ी की छवि प्रसंस्करण एल्गोरिदम के साथ बढ़ाया गया
- आसान विकास और निर्बाध एकीकरण:विभिन्न अनुप्रयोग परिदृश्यों के अनुरूप कई लेंस विकल्प उपलब्ध हैं; कई छवि आउटपुट इंटरफ़ेस का समर्थन करता हैः डीवीपी 8, एलवीडीएस, एमआईपीआई, यूएसबी 2।0, और बी.टी.656; सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/Matrix-TEMP डेटा आउटपुट
उत्पाद विनिर्देश
| मॉडल | iTL612PLUS |
|---|---|
| आईआर डिटेक्टर सूचक | |
| संवेदनशील सामग्री | VOx |
| संकल्प | 640×512 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤25mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30 हर्ट्ज/50 हर्ट्ज |
| प्रारंभ समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV/मैट्रिक्स-TEMP |
| छवि एल्गोरिथ्म | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 (काला गर्म/सफेद गर्म/छद्म रंग) |
| विद्युत | |
| मानक बाहरी इंटरफ़ेस | 30Pin_HRS इंटरफ़ेसः DF40C-30DP-0.4V ((51) |
| एमआईपीआई बाहरी इंटरफ़ेस | 34Pin_Panasonic कनेक्टर इंटरफ़ेसः AXE634124 |
| संचार इंटरफ़ेस | टीटीएल-232/यूएसबी2.0 |
| डिजिटल वीडियो इंटरफ़ेस | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| आपूर्ति वोल्टेज | 4.2-5.5V |
| सामान्य बिजली की खपत | 0.65W |
| मैकेनिकल | |
| आकार (लेंस सहित) | 17.3×17.3×24.2 (9.1 मिमी लेंस) 17.3×17.3×30.2 (13 मिमी लेंस) 17.3×17.3×38 (24 मिमी लेंस) 17.3×17.3×54 (45 मिमी लेंस) |
| वजन (लेंस सहित) | 13.7±0.5g (9.1mm लेंस) 17.9±0.5g (13 मिमी लेंस) 27.3±0.5g (24 मिमी लेंस) 51±0.5g (45 मिमी लेंस) |
| पर्यावरण के अनुकूल | |
| ऑपरेटिंग तापमान | -40°C~+70°C |
| भंडारण तापमान | -45°C~+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35g, यादृच्छिक कंपन, 3-अक्ष |
| प्रभाव | आधा साइन तरंग, 30g/11ms, प्रभाव दिशा X अक्ष, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 9.1/13/24/45 मिमी |
औद्योगिक अनुप्रयोग
आईटीएल612 प्लस थर्मल कैमरा मॉड्यूल का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण और अधिक के लिए किया जा सकता है।
हमारे फायदे
- व्यापक उत्पाद रेंजःविभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला
- उत्पाद की विविधताकई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं
- उत्कृष्ट प्रदर्शन:स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता, और उच्च विश्वसनीयता, पर्यावरण चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करने के लिए डिज़ाइन किया गया
- आसान एकीकरण:कई इंटरफ़ेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, जिन वस्तुओं का तापमान पूर्ण शून्य (-273°C) से अधिक है, वे सभी अवरक्त किरणें उत्सर्जित कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न अवरक्त छवियों प्राप्त कर सकते हैं, जो भी थर्मल छवियों कहा जाता है.
इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
लक्ष्य द्वारा उत्सर्जित इन्फ्रारेड विकिरण थर्मल डिटेक्टर की सेंसिशन रेंज में प्रवेश करता है,फिर इन्फ्रारेड डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में बदल देता है, और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से, अवरक्त छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है।
ठंडे इन्फ्रारेड डिटेक्टरों के क्या फायदे हैं?
ठंडा इन्फ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर काम करता है जो डिटेक्टर डेवर कूलर (ddc) द्वारा प्रदान किया जाता है।यह उच्च संवेदनशीलता है और uncooled अवरक्त डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को अलग कर सकते हैंयह 10 किलोमीटर से अधिक की दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और उन्हें पहचान सकता है।ठंडा डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत उच्च लागत होती है.
