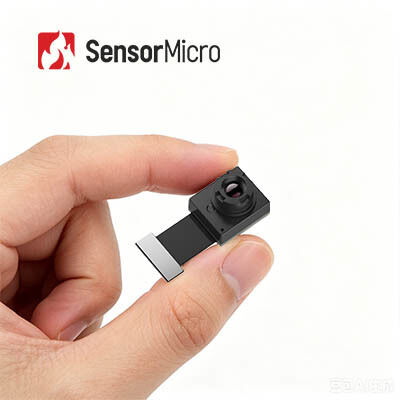

निगरानी सुरक्षा के लिए अनकूल्ड एलडब्ल्यूआईआर थर्मल इमेजिंग कैमरा मॉड्यूल 256x192 रिज़ॉल्यूशन 12μm पिक्सेल पिच

  • Uncooled LWIR Thermal Imaging Camera Module 256x192 Resolution 12μm Pixel Pitch for Surveillance Security
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या TIMO212
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
संकल्प 256x192 तापमान मापन रेंज -20℃~+550℃
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
भंडारण तापमान -45 ℃ ~ + 85 ℃ फ्रेम रेट ±2℃ / ±2% से अधिक
प्रमुखता देना

LWIR मिनी कैमरा मॉड्यूल

,

मिनी कैमरा मॉड्यूल 256x192
एक संदेश छोड़ें
उत्पाद विवरण
निगरानी कैमरे के लिए अनकूल्ड LWIR मिनी थर्मल इमेजिंग कैमरा मॉड्यूल 256x192
उत्पाद अवलोकन

TIMO212 अनकूल्ड आईआर इमेजिंग मॉड्यूल एक रेडियोमेट्रिक-सक्षम थर्मल कैमरा कोर है जिसमें इन्फ्रारेड गैर-संपर्क तापमान माप कार्यक्षमता शामिल है। इसमें एक असाधारण छोटा 256×192/12μm वेफर लेवल पैकेज (WLP) इंफ्रारेड डिटेक्टर शामिल है जो 8 से 14μm तक के लॉन्ग-वेव इंफ्रारेड (LWIR) स्पेक्ट्रम को कैप्चर करता है।

पूरी तरह से अनुकूलित SWaP-C (आकार, वजन, शक्ति और लागत) के साथ, TIMO256 थर्मल कैमरा मॉड्यूल कॉम्पैक्ट आयाम, कम बिजली की खपत और प्रतिस्पर्धी मूल्य निर्धारण प्रदान करता है, जो इसे सुरक्षा और निगरानी अनुप्रयोगों में वाइड-एंगल और क्लोज-रेंज तापमान माप की आवश्यकता वाले थर्मल सुरक्षा कैमरों में एकीकरण के लिए आदर्श बनाता है।

मुख्य विशेषताएं
  • अल्टीमेट SWaP-C ऑप्टिमाइज़ेशन के साथ अल्ट्रा-मिनिएचर मॉड्यूल
    • वेफर-लेवल पैकेज्ड डिटेक्टर + वेफर-लेवल ऑप्टिक्स + माइक्रो-इलेक्ट्रोमैग्नेटिक वाल्व शटर
    • अधिकतम लागत दक्षता के साथ बुनियादी थर्मल इमेजिंग को सक्षम करने वाला सबसे छोटा इन्फ्रारेड थर्मल मॉड्यूल
    • लघु उपकरण एकीकरण के लिए कॉम्पैक्ट आकार, हल्का और कम बिजली की खपत आदर्श
  • लचीले ऑप्टिक विकल्प, सटीक तापमान माप
    • विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वाइड-एंगल और टेलीफ़ोटो सहित एकाधिक लेंस विकल्प
    • ±2°C तक सटीकता के साथ उच्च परिशुद्धता तापमान माप
    • क्षेत्रीय और पूर्ण-फ़्रेम तापमान निगरानी दोनों का समर्थन करता है
  • आसान एकीकरण, तेज़ विकास
    • विभिन्न एम्बेडेड प्लेटफ़ॉर्म के साथ संगत, डीवीपी छवि इंटरफ़ेस का समर्थन करता है
    • RoHS 2.0 पर्यावरण मानकों के अनुरूप
उत्पाद विशिष्टताएँ
नमूना TIMO212
संकल्प 256×192
पिक्सेल आकार 12μm
वर्णक्रमीय प्रतिक्रिया 8-14μm
फोकस मोड फोकस मुक्त
लेंस (HFOV/FL) 17.5°/10मिमी | 25°/7मिमी | 56°/3.2मिमी | 90°/2.1मिमी
वजन (जी) 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8±0.4
आकार (मिमी, एफपीसी के बिना) 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6
पिन की संख्या 40पिन
आउटपुट डेटा 14 बिट कच्चा
फ्रेम रेट थर्मोग्राफी: 25 हर्ट्ज, इमेजिंग: 50 हर्ट्ज
तापमान मापन रेंज -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
तापमान माप सटीकता ±2℃ / ±2% से अधिक
परिचालन तापमान -20℃~+60℃
नमी 5%~85%
भंडारण तापमान -45℃~+85℃
प्रमाणन RoHS 2.0/रीच
औद्योगिक अनुप्रयोग
  • चालाक सुरक्षा
  • AloT (एआई + IoT)
  • रात्रि अवलोकन
  • उपकरण और मीटर
  • मशीन विजन
हमारे फायदे
  • गहन तकनीकी विशेषज्ञता:चिप डिजाइन, वेफर निर्माण, पैकेजिंग, परीक्षण और सिस्टम एकीकरण में मजबूत क्षमताओं के साथ इन्फ्रारेड सेंसर प्रौद्योगिकी अनुसंधान, विकास और अनुप्रयोग में वर्षों का अनुभव।
  • इनोवेशन पर फोकस:थर्मल इमेजिंग, एनईटीडी, एसडब्ल्यूएपी में सीमाओं को आगे बढ़ाने और सुरक्षा, औद्योगिक निगरानी और बुद्धिमान प्रणालियों में ऑपरेटिंग तापमान में तकनीकी सफलताओं के प्रति प्रतिबद्धता।
  • विविध उत्पाद पोर्टफोलियो:इन्फ्रारेड डिटेक्शन घटकों की व्यापक रेंज - कूल्ड और अनकूल्ड दोनों - विभिन्न उद्योगों के लिए अनुरूप समाधान प्रदान करती है।
  • कठोर विश्वसनीयता सत्यापन:दीर्घकालिक स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए पूरे उत्पादन में कई परीक्षण प्रक्रियाओं के साथ मजबूत गुणवत्ता प्रबंधन प्रणाली।
  • व्यावसायिक तकनीकी सहायता:इंजीनियरिंग टीम सिस्टम एकीकरण में तेजी लाने, दक्षता में सुधार करने और बाजार में आने के समय को कम करने के लिए ग्राहकों के साथ मिलकर काम करती है।
अक्सर पूछे जाने वाले प्रश्नों
1. सुरक्षा और निगरानी के क्षेत्र में थर्मल इमेजिंग के क्या फायदे हैं?
  • देखने का बड़ा क्षेत्र और रात्रि दृष्टि की दूरी दसियों किलोमीटर
  • छिपी हुई आग का पहले से पता लगाएं और असामान्य गर्मी के अनुसार आग के खतरे को पहले ही पहचान लें
  • अतिरिक्त प्रकाश स्रोतों के बिना लक्ष्य से निष्क्रिय अवरक्त विकिरण प्राप्त करें
  • धुआं, धुंध, बारिश और बर्फ, चकाचौंध और तेज रोशनी सहित कठोर वातावरण में सामान्य रूप से काम करें
  • थर्मल वितरण के माध्यम से मनुष्यों या जानवरों को सटीक रूप से अलग करना, जंगल और अन्य जटिल वातावरण में छलावरण का पता लगाना और गलत अलार्म दरों को कम करना
