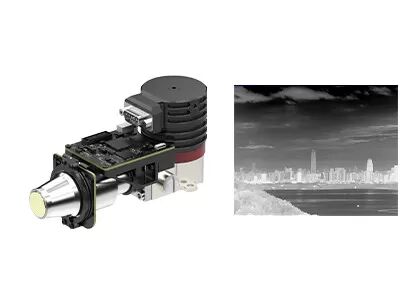

640x512 15μm कूल्ड इन्फ्रारेड डिटेक्टर एकीकरण

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या EYAS615A
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512/15μm नेटडी ≤17mK
वर्णक्रमीय श्रेणी 3.7 ~ 4.8μm आकार 147x58.5x71 मिमी
हाई लाइट

15μm कूल्ड इन्फ्रारेड डिटेक्टर

,

17mK कूल्ड इन्फ्रारेड डिटेक्टर

एक संदेश छोड़ें
उत्पाद विवरण
कूल्ड एडी मॉड्यूल GAVIN615A



640x512 / 15μm RS058 MCT MWIR कूल्ड इन्फ्रारेड डिटेक्टर एकीकरण के लिए त्वरक



उत्पाद वर्णन



EYAS सीरीज कूल्ड AD मॉड्यूल में कूल्ड IR डिटेक्टरों से एनालॉग सिग्नल को डिजिटल वीडियो स्ट्रीम आउटपुट में बदलने के लिए प्री-एम्पलीफायर फ़ंक्शन होता है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों और विभिन्न तरंग बैंडों के साथ उपलब्ध है।EYAS615A 640x512@15μm MWIR कूल्ड डिटेक्टर और RS058 क्रायोकूलर एकीकृत के साथ EYAS परिवार का सदस्य है।



EYAS615A AD मॉड्यूल में 120Hz तक की फ्रेम दर, स्नैपशॉट, ITR/IWR, विंडोज़, एंटी-ब्लूमिंग वर्किंग मोड शामिल हैं।निकटता बोर्ड EYAS615A के साथ आता है जो इसे OEM ग्राहकों के लिए GST इन्फ्रारेड डिटेक्टरों पर तेजी से स्वीकृति परीक्षण करने के लिए एक त्वरक बनाता है, तेजी से माध्यमिक विकास शुरू करता है और कूल्ड इन्फ्रारेड डिटेक्टरों के आधार पर मॉड्यूल और पूर्ण उत्पादों के विकास की अवधि को छोटा करता है।



मुख्य विशेषताएं



- विकसित करने और एकीकृत करने में आसान

- कैमरालिंक इंटरफ़ेस आउटपुट 16 बिट रॉ डेटा, सीरियल पोर्ट कंट्रोल

- एकीकृत संरचना, आयाम डिटेक्टर के अनुरूप हैं

- 5V सिंगल-सप्लाई

- हाई स्पीड मूविंग टारगेट को पकड़ने में सक्षम



उत्पाद की विशेषताएं



आदर्श EYAS615A
आईआर डिटेक्टर प्रदर्शन
संकल्प 640x512
पिक्सेल पिच 15μm
क्रायोकूलर RS058
वर्णक्रमीय श्रेणी 3.7μm~4.8μm मेगावाट
ठंडा करने का समय (25 डिग्री सेल्सियस) 6मिनट
इष्टतम एनईटीडी (20 डिग्री सेल्सियस) ≤17mK
काम प्रणाली
फ्रेम रेट 1 ~ 120 हर्ट्ज समायोज्य
काम प्रणाली स्नैपशॉट;आईटीआर/आईडब्ल्यूआर एकीकरण मोड;विंडोज मोड;विरोधी प्रस्फुटन
विद्युत विशिष्टता
मानक बाहरी इंटरफ़ेस क्यूएसएच 60 पिन
डिजिटल वीडियो कैमरालिंक: आउटपुट 16 बिट रॉ डेटा
बाहरी सिंक CC1: INT/फ़्रेम बाहरी सिंक;CC2: एमसी बाहरी सिंक
संचार कैमरालिंक सीरियल पोर्ट: टीएफजी+/-, टीसी+/-;9600bps
बिजली की आपूर्ति 1 चैनल इमेजिंग पैनल: 5V
1 चैनल क्रायोकूलर: 24V
स्थिर बिजली की खपत 7W
आयाम (मिमी) 147×58.5×71
वज़न ≤680g
वर्किंग टेम्परेचर -40°C ~ +60°C
कंपन परिमाण कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट
शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक



औद्योगिक अनुप्रयोग



EYAS615A थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।



640x512 15μm कूल्ड इन्फ्रारेड डिटेक्टर एकीकरण 0



सम्मान और प्रमाण पत्र

640x512 15μm कूल्ड इन्फ्रारेड डिटेक्टर एकीकरण 1



पूछे जाने वाले प्रश्न



1. इन्फ्रारेड थर्मल इमेजिंग क्या है?

इन्फ्रारेड थर्मल इमेजिंग एक तरह की विधि है जो वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।यह अदृश्य अवरक्त विकिरण को लक्ष्य सतह के तापमान वितरण के साथ दृश्यमान अवरक्त थर्मल छवि में परिवर्तित करता है।विभिन्न वस्तुओं और यहां तक ​​कि एक ही वस्तु के अलग-अलग हिस्सों में अलग-अलग विकिरण क्षमता और अवरक्त प्रतिबिंब शक्ति होती है।



2. इन्फ्रारेड इमेजिंग का उपयोग किस लिए किया जा सकता है?

-रात्रि दृष्टि

-खोज और बचाव

-ग़ैर विध्वंसक जांच

-महामारी की रोकथाम

-थर्मोग्राफी

-सुरक्षा और निगरानी

-अग्निशमन



3. थर्मल इमेजिंग मॉड्यूल क्या है?

एक थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इंफ्रारेड डिटेक्टर, इंफ्रारेड लेंस और हार्डवेयर इलेक्ट्रॉनिक्स होते हैं जिनमें सॉफ्टवेयर और एल्गोरिथम एम्बेडेड होते हैं।यह थर्मल इमेजिंग डिवाइस की न्यूनतम इकाई है।
