GAVIN330 MWIR कूल्ड थर्मल इमेजर मॉड्यूल उच्च विश्वसनीयता 320x256 30μm
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 320x256 / 30μm | सामग्री | एमसीटी |
---|---|---|---|
नेटडी | 10mK | वर्णक्रमीय श्रेणी | 3.7 ~ 4.8μm (मेगावाट) |
आकार | 150 × 67 × 80 मिमी | वज़न | 900g |
हाई लाइट | MWIR कूल्ड थर्मल इमेजर,GAVIN330 कूल्ड थर्मल इमेजर,320x256 थर्मल इमेजर मॉड्यूल: |

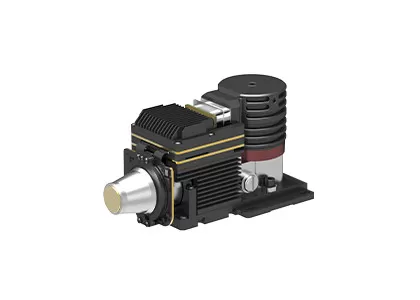

GAVIN330 उच्च विश्वसनीयता कूल्ड HgCdTe 320x256 / 30μm MWIR थर्मल इमेजिंग मॉड्यूल
GAVIN सीरीज ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित स्टैंडर्ड कूल्ड इंफ्रारेड मॉड्यूल है।यह विभिन्न रिज़ॉल्यूशन प्रारूपों, विभिन्न तरंग बैंडों और विभिन्न निरंतर ऑप्टिकल लेंस विकल्पों के साथ उपलब्ध है।
GAVIN330 थर्मल इमेजिंग मॉड्यूल 320x256 / 30μm MWIR कूल्ड डिटेक्टर और RS058 क्रायोकूलर के साथ GAVIN श्रृंखला में से एक है।यह 3.7 ~ 4.8μm स्पेक्ट्रल रेंज में संचालित होता है।औद्योगिक मानक कैमरालिंक इंटरफेस के साथ, इन्फ्रारेड कैमरा या सिस्टम इंटीग्रेटर GAVIN330 कूल्ड इन्फ्रारेड मॉड्यूल के आधार पर आसानी से अपना पूरा कैमरा डिजाइन या एकीकृत कर सकता है।
ग्लोबल सेंसर टेक्नोलॉजी इंफ्रारेड थर्मल इमेजिंग इंडस्ट्रियल के लिए एक नया विजन खोलने के लिए प्रतिबद्ध है।हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान करने के लिए थर्मल इमेजिंग डिटेक्टरों और इन्फ्रारेड मॉड्यूल के डिजाइन, निर्माण, बिक्री और विपणन में विशेषज्ञ हैं जो माध्यमिक विकास समय को कम करते हैं और ग्राहकों के लिए लागत को बहुत कम करते हैं।
- उच्च गुणवत्ता थर्मल इमेजिंग
- उच्च संवेदनशीलता, NETD≤10mK
- लांग रेंज डिटेक्शन
- सिस्टम में आसान एकीकरण
- डीवीपी/कैमरालिंक इंटरफेस, रॉ/वाईयूवी इमेज आउटपुट
- विभिन्न सतत ऑप्टिकल ज़ूम लेंस उपलब्ध हैं
आदर्श | GAVIN330 |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 320x256 |
पिक्सेल पिच | 30μm |
क्रायोकूलर | RS058 |
वर्णक्रमीय श्रेणी | 3.7μm~4.8μm मेगावाट |
ठंडा करने का समय (20 डिग्री सेल्सियस) | 7मिनट |
एनईटीडी (20 डिग्री सेल्सियस) | 10mK |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | ५० हर्ट्ज/१०० हर्ट्ज/२०० हर्ट्ज |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | ×1/×2/×4 |
छवि दिशा | क्षैतिज/लंबवत/विकर्ण रूप से पलटें |
छवि एल्गोरिदम | एनयूसी/एजीसी/आईडीई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | J30JZ 25pin |
एनालॉग वीडियो | दोस्त |
डिजिटल वीडियो | 16 बिट रॉ / वाईयूवी: 16 बिट डीवीपी / कैमरालिंक आउटपुट |
बाहरी सिंक | फ़्रेम बाहरी सिंक: RS422 स्तर |
संचार | RS422, 115200bps |
बिजली की आपूर्ति | 20 ~ 28 वीडीसी |
स्थिर बिजली की खपत | 12W |
आयाम (मिमी) | 150×67×80 |
वज़न | 900g |
प्रचालन तापमान | -40°C ~ +60°C |
कंपन परिमाण | कंपन: जीजेबी वाहन पर चढ़कर हाई स्पीड ट्रांसपोर्ट शॉक: हाफ-साइन वेव, 40g 11 ms, 3 एक्सिस 6 डायरेक्शन 3 टाइम्स प्रत्येक |
ऑप्टिकल लेंस | |
वैकल्पिक लेंस | निरंतर ज़ूम 30 ~ 240 मिमी / F4 15 ~ 300 मिमी / F4 21~420mm/F4 35 ~ 690 मिमी / F4 |
GAVIN330 कूल्ड थर्मल कैमरा मॉड्यूल का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
1. उचित इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक जरूरतों और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिस पर विचार करने की आवश्यकता है।यदि छवि गुणवत्ता उच्च नहीं है, तो आप कम रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं, जैसे कि 120x90, 256x192, 400x300।यदि आपको कुछ विशेष उद्देश्यों के लिए एक बहुत ही स्पष्ट छवि की आवश्यकता है, जैसे कि रिमोट मॉनिटरिंग, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन वाले इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।
2. थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
- छोटे तापमान अंतर के साथ लक्ष्य के लिए ग्रे सफेद अधिक उपयुक्त है
- लाल और नीला उस दृश्य के लिए अधिक उपयुक्त है जहां समस्या बिंदुओं को खोजने की आवश्यकता है।
- आयरन रेड बिजली उद्योग का मानक रंग पैलेट है।
नोट: कोई फर्क नहीं पड़ता कि आप कौन सा पैलेट चुनते हैं, थर्मल तापमान बिल्कुल नहीं बदलेगा।
3. उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंस उचित दूरी के साथ सामान्य लक्ष्यों को पूरा कर सकते हैं
- टेलीफ़ोटो लेंस के लिए, यह उन लक्ष्यों के लिए उपयुक्त है जो अपेक्षाकृत छोटे हैं और जिन्हें लंबी दूरी से देखने की आवश्यकता है
- निकट दूरी पर वस्तुओं का अधिक विवरण देखने के लिए वाइड एंगल लेंस बेहतर होता है।
- मैक्रो लेंस चिप सर्किट जैसे बहुत छोटे लक्ष्य को निकट दूरी से देखने के लिए है।
