सुरक्षा कैमरे के लिए बिना ठंडा थर्मल इमेजिंग मॉड्यूल 256x192 / 12μm
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईएलसी२१२ |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
उत्पाद विवरण
| संकल्प | 256x192 | बिजली की खपत | 700mW |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
| नेटडी | ≤65mK | फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| प्रमुखता देना | बिना ठंडा थर्मल इमेजिंग मॉड्यूल,थर्मल इमेजिंग मॉड्यूल 256x192 |
||
उत्पाद विवरण

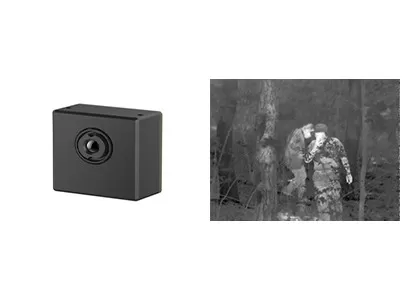

सुरक्षा कैमरे के लिए 256x192 / 12μm थर्मल इमेजिंग मॉड्यूल
उत्पाद का वर्णन
कम लागत वाले थर्मल कैमरा कोर के प्रतिनिधि के रूप में, iLC212 अनकूल्ड IR इमेजिंग मॉड्यूल उन ग्राहकों के लिए बहुत उपयुक्त है जिनके पास छोटे आकार की सख्त आवश्यकता है,सुरक्षा और निगरानी के क्षेत्र में हल्का वजन और बहुत कम कीमत.
iLC212 में एक असाधारण रूप से छोटे आकार का 256x192 / 12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड डिटेक्टर शामिल है जो 8 से 14μm तक के लंबी तरंग इन्फ्रारेड (LWIR) स्पेक्ट्रम को कैप्चर करता है।
इसके पूरी तरह अनुकूलित SWaP-C के कारण, iLC212 थर्मल कैमरा मॉड्यूल को चौड़ा कोण निगरानी और निकट श्रेणी के तापमान माप के साथ सुरक्षा कैमरों में एकीकृत किया जा सकता है।
मुख्य विशेषताएं
- पूरी तरह से अनुकूलित SWaP-C अनुप्रयोग
- विभिन्न इन्फ्रारेड उत्पादों के लिए उपयुक्त
- थर्मल इमेजिंग अनुप्रयोगों की एक विस्तृत श्रृंखला
- कम बिजली की खपत
उत्पाद विनिर्देश
| मॉडल | iLC212 |
| आईआर डिटेक्टर प्रदर्शन | |
| सामग्री | अनकूल्ड वानाडियम ऑक्साइड |
| संकल्प | 256×192 |
| पिक्सेल आकार | 12μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| छवि प्रसंस्करण | |
| डिजिटल वीडियो | RAW/YUV/BT656; USB2.0 वीडियो ट्रांसमिशन का समर्थन; तापमान माप समर्थन पैरामीटर लाइन |
| डिजिटल फ्रेम दर | 25 हर्ट्ज/30 हर्ट्ज |
| छवि प्रदर्शन | काला-गर्म/सफेद-गर्म/छद्म रंग |
| छवि एल्गोरिथ्म | असमानता सुधार (NUC) थ्रीडी इमेज शोर में कमी (3DNR) 2 डी शोर में कमी (डीएनएस) गतिशील सीमा संपीड़न (DRC) ईई वृद्धि |
| प्रारंभ समय | ≤3s |
| तापमान माप | |
| परिचालन तापमान सीमा | -10°C~+50°C |
| तापमान माप सीमा | -20°C~+150°C, समर्थन तापमान माप रेंज विस्तार और अनुकूलन |
| तापमान माप की सटीकता | ±3°C/±3% (बड़ा मान लें) @23°C±5°C; तापमान माप दूरी 1.5m है |
| क्षेत्रीय तापमान माप | किसी भी क्षेत्र तापमान माप, आउटपुट क्षेत्र अधिकतम मूल्य, न्यूनतम मूल्य और औसत मूल्य का समर्थन करें |
| एसडीके | विंडोज / लिनक्स संस्करण, वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान रूपांतरण प्राप्त करें |
| विद्युत इंटरफेस | |
| बाहरी इंटरफ़ेस | 30pin_HRS कनेक्टर पावर इनपुट डिजिटल वीडियो RS232-TTL/USB2.0 GPIO आदि। |
| संचार | RS232-TTL/USB2.0 |
| विस्तार घटक | वीपीसी बोर्ड |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | नियंत्रण मॉड्यूल और वीडियो डिस्प्ले |
| पावर सिस्टम | |
| विद्युत आपूर्ति | डीसी 3.3V±0.1V |
| बिजली की खपत | स्थिर अवस्थाः 0.70W/3.3V @23±3°C |
| भौतिक संपत्ति | |
| कनेक्टर | बाहरी कनेक्टर मॉडलः DF40C-30DP-0.4V (51), (HRS-पुरुष) संभोग कनेक्टर मॉडल: DF40C (2.0)-30DS-0.4V (51), (HRS-महिला) |
| आकार | 21 मिमी × 21 मिमी × 12.8 मिमी (3.2 मिमी लेंस सहित) |
| वजन | 8.9g±0.5g (3.2 मिमी लेंस सहित) |
| पर्यावरण के अनुकूल | |
| ऑपरेशन तापमान | -40°C+70°C |
| भंडारण तापमान | -45°C+85°C |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| प्रभाव और कंपन प्रतिरोध | प्रभावः आधा साइनस तरंग, 40g/11ms, 3-अक्ष, 6-दिशा कंपन: 5.35 ग्राम, 3 अक्ष |
| प्रमाणन | ROHS2.0/REACH |
| लेंस | |
| वैकल्पिक लेंस | 3.2mm/F1.1, HFOV: 55.6±2.8°; कोटिंगः AR |
औद्योगिक अनुप्रयोग
iLC212 थर्मल इमेजिंग मॉड्यूल सुरक्षा और निगरानी के क्षेत्र में लागू किया जाता है, यह छिपे हुए कैमरे, डिजिटल कैमरे, गुंबद कैमरे, बॉक्स कैमरे आदि में एकीकृत होने के लिए उपयुक्त है।
हमारी उत्पाद लाइन
विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
उत्पाद की विविधता
कई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
उत्कृष्ट प्रदर्शन
स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।
आसान एकीकरण
कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
सामान्य प्रश्न
1सही इन्फ्रारेड डिटेक्टर रिज़ॉल्यूशन कैसे चुनें?
यह आपके उत्पादों की वास्तविक आवश्यकताओं और अनुप्रयोगों पर निर्भर करता है, और कीमत भी एक कारक है जिसे विचार करने की आवश्यकता है।आप कम संकल्प के साथ अवरक्त डिटेक्टर का चयन कर सकते हैं, जैसे 120x90, 256x192, 400x300। यदि आपको कुछ विशेष प्रयोजनों के लिए बहुत स्पष्ट छवि की आवश्यकता है, जैसे कि दूरस्थ निगरानी, तो आप 1280x1024 के उच्च रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर का चयन कर सकते हैं।
2थर्मल इमेजिंग के लिए सही छद्म रंग का चयन कैसे करें?
- ग्रे सफेद छोटे तापमान अंतर के साथ लक्ष्य के लिए अधिक उपयुक्त है
- लाल और नीले रंग उस दृश्य के लिए अधिक उपयुक्त हैं जहां समस्या के बिंदुओं को खोजने की आवश्यकता है।
- लोहे का लाल बिजली उद्योग का मानक रंग पैलेट है।
ध्यान दें: आप चाहे जो भी पैलेट चुनें, थर्मल तापमान बिल्कुल नहीं बदलेगा।
3उपयुक्त इन्फ्रारेड थर्मल कैमरा लेंस कैसे चुनें?
- मानक लेंस उचित दूरी पर सामान्य लक्ष्यों को पूरा कर सकते हैं
- टेलीफोटो लेंस के लिए, यह अपेक्षाकृत छोटे लक्ष्यों के लिए उपयुक्त है और इसे लंबी दूरी से देखने की आवश्यकता है
- निकट दूरी पर वस्तुओं को अधिक विस्तार से देखने के लिए, चौड़ा कोण लेंस बेहतर है।
- मैक्रो लेंस निकट दूरी पर बहुत ही टिननी लक्ष्य को देखने के लिए है, जैसे चिप सर्किट।
