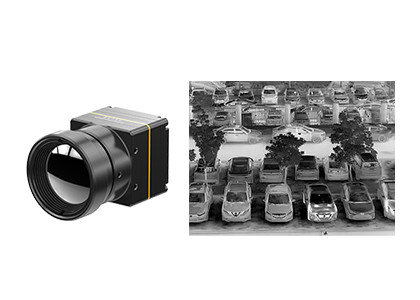

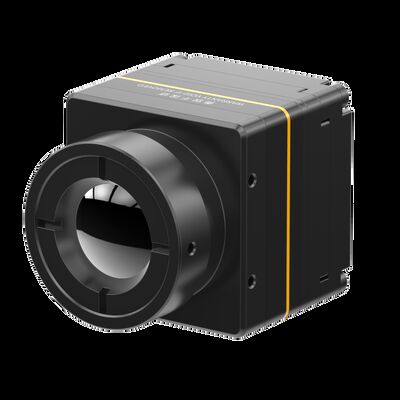

9.1/13/19mm लेंस के साथ अल्ट्रा कॉम्पैक्ट अनकूल्ड थर्मल मॉड्यूल
| उत्पत्ति के प्लेस | वुहान, हुबेई प्रांत, चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN417G2 |
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| मूल्य | negotiable |
| भुगतान शर्तें | एल/सी,टी/टी |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| संकल्प | 384x288 /17μm | नेटडी | ≤50 एमके |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8 ~ 14μm | आकार | 21x22.3x15.6 मिमी (9.1 मिमी लेंस के साथ) |
| तापमान की रेंज | -20℃~+550℃ (अनुकूलन योग्य) | तापमान सटीकता | ±3°C या ±3% |
| प्रमुखता देना | 9.1mm लेंस के साथ अनकूल्ड थर्मल मॉड्यूल,13mm लेंस के साथ Uncooled थर्मल मॉड्यूल,19mm लेंस के साथ थर्मल कैमरा मॉड्यूल |
||
उत्पाद विवरण
थर्मल सुरक्षा कैमरा मॉड्यूल
9.1/13/19mm लेंस के साथ सुरक्षा और निगरानी के लिए अनकूल्ड थर्मल मॉड्यूल
उत्पाद विवरण

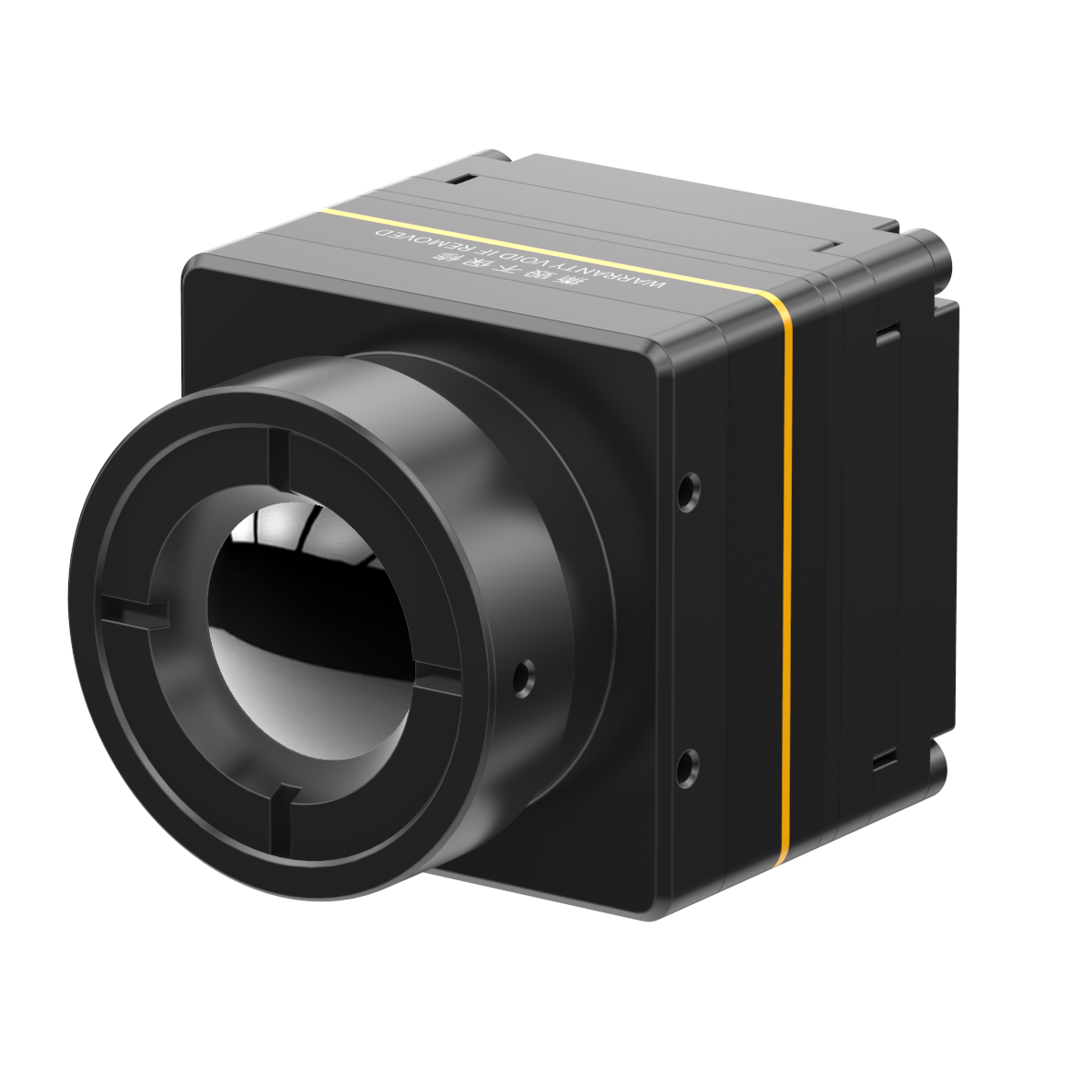

SensorMicro ने एक बार COIN417 थर्मल मॉड्यूल लॉन्च किया था जिसमें एक अल्ट्रा-कॉम्पैक्ट संरचना थी जो लगभग एक डॉलर के सिक्के के आकार की थी। अब, एक नई पीढ़ी आ गई है: COIN417G2 अनकूल्ड थर्मल मॉड्यूल। न केवल संरचना को अपडेट किया गया है, बल्कि सभी तरह के प्रदर्शन को भी अपग्रेड किया गया है।
COIN417G2 इन्फ्रारेड कोर नवीनतम संस्करण के TEC-लेस 384x288 वेफर लेवल इन्फ्रारेड डिटेक्टर का उपयोग करता है।समारोह, वैज्ञानिक प्रकृति और सुविधा पर जोर देने के साथ, उपस्थिति के बजाय डिजाइन के केंद्र और उद्देश्य के रूप में, नया संस्करण प्रदर्शन पर अधिक ध्यान देता है। बॉडी अपनी समग्र संरचना के साथ स्टैक्ड पार्ट को कम करती है जो अधिक संक्षिप्त है।
यह 400x300@17μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड इमेजिंग डिटेक्टर, उच्च प्रदर्शन सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग एल्गोरिदम को एकीकृत करता है।
COIN417G2 इन्फ्रारेड मॉड्यूल तेज और कुरकुरी थर्मल छवि प्रस्तुति, कॉम्पैक्ट आकार और कम लागत में विशेषताएं प्रदान करता है। इसमें औद्योगिक तापमान माप के लिए -20℃~550℃ की माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
मुख्य विशेषताएं
- मिनी आकार: 25.4x25.4x29.3mm (9.1mm लेंस के साथ)
- हल्का वजन: 29g±3g (9.1mm लेंस के साथ)
- विशिष्ट NETD≤40mk
- बेहतर छवि गुणवत्ता
- कम बिजली की खपत
- रैपिड डेवलपमेंट और इंटीग्रेशन
उत्पाद विनिर्देश
| मॉडल | COIN417G2/R |
| आईआर डिटेक्टर प्रदर्शन | |
| सामग्री | VOx |
| संकल्प | 400×300 |
| पिक्सेल पिच | 17μm |
| स्पेक्ट्रल रेंज | 8μm ~14μm |
| विशिष्ट NETD | ≤40mK |
| छवि प्रसंस्करण | |
| फ्रेम दर | 50Hz/30Hz/25Hz |
| स्टार्ट-अप समय | 3s |
| एनालॉग वीडियो | PAL/NTSC |
| डिजिटल वीडियो | RAW/YUV/BT656 |
| छवि एल्गोरिदम | गैर-एकरूपता सुधार (NUC) 3D शोर में कमी (3DNR) 2D शोर में कमी (DNS) डायनेमिक रेंज कम्प्रेशन (DRC) एज एन्हांसमेंट (EE) |
| डिजिटल ज़ूम | 1X~8X कंटीन्यूअस ज़ूम, 1/8 स्टेप साइज़ (YUV आउटपुट) |
| छवि प्रदर्शन | ब्लैक हॉट/व्हाइट हॉट/स्यूडो कलर |
| पीसी सॉफ्टवेयर | |
| आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| विद्युत विनिर्देश | |
| मानक बाहरी इंटरफ़ेस | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, Male) |
| USB एक्सटेंशन बोर्ड | टाइप-सी |
| संचार इंटरफ़ेस | TTL-232/USB2.0 |
| डिजिटल वीडियो इंटरफ़ेस | CMOS8/CMOS16/LVDS/USB2.0 |
| आपूर्ति वोल्टेज | 4~5.5V |
| विशिष्ट बिजली की खपत | 0.7W |
| तापमान माप | |
| ऑपरेटिंग तापमान रेंज | -10℃~+50℃ |
| तापमान माप सीमा | -20℃~150℃, 0℃~550℃; अनुकूलन और विस्तार का समर्थन करें |
| तापमान माप सटीकता | ±3℃ या ±3% से अधिक |
| क्षेत्रीय तापमान माप | आउटपुट क्षेत्रीय तापमान के अधिकतम, न्यूनतम और औसत मान का समर्थन करें |
| एसडीके | विंडोज/लिनक्स/एआरएम; ग्रे से तापमान में वीडियो स्ट्रीम विश्लेषण और रूपांतरण प्राप्त करें |
| भौतिक विशेषताएं | |
| आकार (मिमी) | 25.4×25.4×29.3 (9.1 मिमी लेंस के साथ) 25.4×25.4×41.2 (13 मिमी लेंस के साथ) 25.4×25.4×40 (19 मिमी लेंस के साथ) |
| वज़न | 29g±3g (9.1 मिमी लेंस के साथ) 42g±3g (13 मिमी लेंस के साथ) 44g±3g (19 मिमी लेंस के साथ) |
| पर्यावरण अनुकूलन क्षमता | |
| ऑपरेटिंग तापमान | -40℃～+70℃ |
| भंडारण तापमान | -45℃～+85℃ |
| नमी | 5%~95%, गैर-संघनक |
| कंपन | 5.35grms, 3-अक्ष |
| शॉक | हाफ साइन वेव, 40g/11ms, 3-अक्ष, 6-दिशा |
| प्रमाण पत्र | ROHS2.0/REACH |
| ऑप्टिक्स | |
| वैकल्पिक लेंस | फिक्स्ड एथर्मल: 9.1mm/13mm/19mm |
| सुरक्षा स्तर | IP67 |
औद्योगिक अनुप्रयोग
COIN417G2 थर्मल मॉड्यूल का उपयोग थर्मोग्राफी, सुरक्षा निगरानी, अग्निशमन और बचाव, आउटडोर, AIoT, स्मार्ट हार्डवेयर, UAVs पेलोड, ADAS आदि में किया जा सकता है।
विभिन्न लेंस उपलब्ध हैं
अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड थर्मोग्राफी क्या है?
थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने के आधार पर गैर-इनवेसिव नैदानिक विधि की एक नई और प्रभावी तकनीक है। किसी वस्तु से उत्सर्जित इन्फ्रारेड (आईआर) विकिरण को रिकॉर्ड किया जाता है और तापमान वितरण मानचित्र के रूप में कल्पना की जाती है।
2. इन्फ्रारेड थर्मोग्राफी का उपयोग किस लिए किया जा सकता है?
इन्फ्रारेड थर्मल छवि का उपयोग घर के निरीक्षण करने, संरचनात्मक दोषों, विद्युत दोषों, यांत्रिक दोषों, लोगों और जानवरों में शारीरिक परिवर्तनों और बहुत कुछ निर्धारित करने के लिए किया जा सकता है।
3. इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
गैर-विनाशकारी परीक्षण के लिए, परीक्षण करना सरल है और बिना किसी नुकसान के त्वरित प्रतिक्रिया है, जिसके परिणामस्वरूप लागत की बचत होती है, कार्य कुशलता बढ़ती है, जनशक्ति और उपकरण मूल्यह्रास कम होता है।
चिकित्सा थर्मोग्राफी के लिए, मानव शरीर में छिपी हुई समस्याओं को खोजना बहुत कुशल है, विकिरण और दर्द के बिना 100% सुरक्षित है, जो प्रारंभिक स्वास्थ्य जांच के लिए एक आदर्श उपकरण है।
