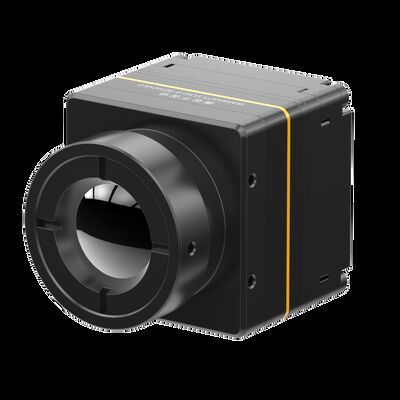

विभिन्न इंटेलिजेंट इमेज एल्गोरिथम के साथ अनकूल्ड थर्मल कैमरा मॉड्यूल

  • Uncooled Thermal Camera Module with Various Intelligent Image Algorithm
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN417G2
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य negotiable
भुगतान शर्तें एल/सी,टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 384x288 /17μm नेटडी ≤50 एमके
वर्णक्रमीय श्रेणी 8 ~ 14μm आकार 21x22.3x15.6 मिमी (9.1 मिमी लेंस के साथ)
तापमान की रेंज -20℃~+550℃ (अनुकूलन योग्य) तापमान सटीकता ±3°C या ±3%
प्रमुखता देना

IP67 अनकूल्ड थर्मल कैमरा मॉड्यूल

,

इंटेलिजेंट इमेज एल्गोरिथम थर्मल कैमरा मॉड्यूल

,

VOx थर्मल सिक्योरिटी कैमरा
एक संदेश छोड़ें
उत्पाद विवरण

विभिन्न बुद्धिमान छवि एल्गोरिदम के साथ अनकूल्ड थर्मल कैमरा मॉड्यूल

थर्मल इमेजिंग मॉड्यूल


थर्मल सुरक्षा कैमरे के लिए LWIR अनकूल्ड थर्मल कैमरा मॉड्यूल


उत्पाद का वर्णन


COIN417G2 अनकूल्ड इन्फ्रारेड मॉड्यूल COIN417 का एक नई पीढ़ी का संस्करण है जिसे सेंसरमाइक्रो द्वारा विकसित किया गया है। यह 400x300@17μm वेफर स्तर पैकेज (WLP) इन्फ्रारेड इमेजिंग डिटेक्टर को एकीकृत करता है,उच्च प्रदर्शन संकेत प्रसंस्करण सर्किट और छवि प्रसंस्करण एल्गोरिथ्म.COIN417G2 थर्मल मॉड्यूल के लिए तीन प्रकार के लेंस हैंः अलग-अलग अवलोकन दूरी के लिए फिक्स्ड एथर्मल 9.1 मिमी/13 मिमी/19 मिमी लेंस।


डब्ल्यूएलपी इन्फ्रारेड डिटेक्टर का उपयोग करके और पूरी तरह से अनुकूलित एसवीएपी के लिए अभिविन्यास करके, कॉइन 417 जी 2 की विशिष्ट बिजली खपत 50% कम हो गई है, 1.4W से 0.7W तक, जबकि इसके प्रदर्शन से समझौता नहीं किया गया है। इसके सुपर फास्ट स्टार्टअप का समय बहुत लंबे समय तक प्रतीक्षा किए बिना 10 सेकंड से 3.5 सेकंड तक कम हो जाता है।यह IP67 सुरक्षा स्तर की गारंटी देता है और ईएसडी परीक्षण पास करता हैः संपर्क डिस्चार्ज±4KV, वायु डिस्चार्ज±8KV।


COIN417G2 इन्फ्रारेड मॉड्यूल में तेज और स्पष्ट थर्मल इमेज प्रस्तुति, कॉम्पैक्ट आकार और कम लागत है।इसमें औद्योगिक तापमान माप के लिए -20 °C ~ 550 °C से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक कार्य भी है (अनुकूलन और विस्तार का समर्थन)


COIN417G2 थर्मल मॉड्यूल दूरस्थ तापमान माप की आवश्यकताओं को पूरा कर सकता है। इसे सभी प्रकार के थर्मल कैमरों में एकीकृत किया जा सकता है।


मुख्य विशेषताएं


- मिनी आकारः 25.4x25.4x29.3 मिमी (9.1 मिमी लेंस के साथ)
- हल्के वजनः 29g±3g (9.1mm लेंस के साथ)
- विशिष्ट NETD≤40mk
- बेहतर छवि गुणवत्ता
- कम बिजली की खपत
- तेजी से विकास और एकीकरण


उत्पाद विनिर्देश


मॉडल COIN417G2/R
आईआर डिटेक्टर प्रदर्शन
सामग्री VOx
संकल्प 400×300
पिक्सेल पिच 17μm
स्पेक्ट्रल रेंज 8μm ~ 14μm
विशिष्ट NETD ≤40mK
छवि प्रसंस्करण
फ्रेम दर 50 हर्ट्ज/30 हर्ट्ज/25 हर्ट्ज
प्रारंभ समय 3s
एनालॉग वीडियो PAL/NTSC
डिजिटल वीडियो RAW/YUV/BT656
छवि एल्गोरिथ्म असमानता सुधार (एनयूसी)
थ्रीडी शोर में कमी (3DNR)
2 डी शोर में कमी (डीएनएस)
गतिशील सीमा संपीड़न (DRC)
किनारे को बढ़ाना (ईई)
डिजिटल ज़ूम 1X~8X निरंतर ज़ूम, 1/8 चरण आकार (यूवी आउटपुट)
छवि प्रदर्शन काला गर्म/सफेद गर्म/छद्म रंग
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर नियंत्रण मॉड्यूल और वीडियो डिस्प्ले
विद्युत विनिर्देश
मानक बाहरी इंटरफ़ेस 50Pin_HRS: DF40C-50DP-0.4V ((51), (HRS, पुरुष)
यूएसबी एक्सटेंशन बोर्ड प्रकार-सी
संचार इंटरफ़ेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस CMOS8/CMOS16/LVDS/USB2.0
आपूर्ति वोल्टेज 4~5.5V
सामान्य बिजली की खपत 0.7W
तापमान माप
परिचालन तापमान सीमा -10°C~+50°C
तापमान माप सीमा -20°C~150°C, 0°C~550°C; अनुकूलन और विस्तार का समर्थन करें
तापमान माप की सटीकता ±3°C या ±3% से अधिक
क्षेत्रीय तापमान माप आउटपुट क्षेत्रीय तापमान का समर्थन अधिकतम, न्यूनतम और औसत मूल्य
एसडीके विंडोज/लिनक्स/एआरएम; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें
शारीरिक विशेषताएं
आकार (मिमी) 25.4×25.4×29.3 ((9.1mm लेंस के साथ)
25.4×25.4×41.2 ((13 मिमी लेंस के साथ)
25.4×25.4×40 ((19 मिमी लेंस के साथ)
वजन 29g±3g(9.1mm लेंस के साथ)
42g±3g(13 मिमी लेंस के साथ)
44g±3g(19mm लेंस के साथ)
पर्यावरण के अनुकूल
परिचालन तापमान -40°C+70°C
भंडारण तापमान -45°C+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35 ग्राम, 3-अक्ष
झटका आधा साइन तरंग, 40g/11ms, 3-अक्ष, 6-दिशा
प्रमाणपत्र ROHS2.0/REACH
ऑप्टिक्स
वैकल्पिक लेंस फिक्स्ड एथर्मल: 9.1 मिमी/13 मिमी/19 मिमी
सुरक्षा स्तर IP67


औद्योगिक अनुप्रयोग


COIN417G2 थर्मल मॉड्यूल का उपयोग थर्मोग्राफी, सुरक्षा निगरानी, अग्निशमन और बचाव, आउटडोर, एआईओटी, स्मार्ट हार्डवेयर, यूएवी पेलोड, एडीएएस आदि में किया जा सकता है।

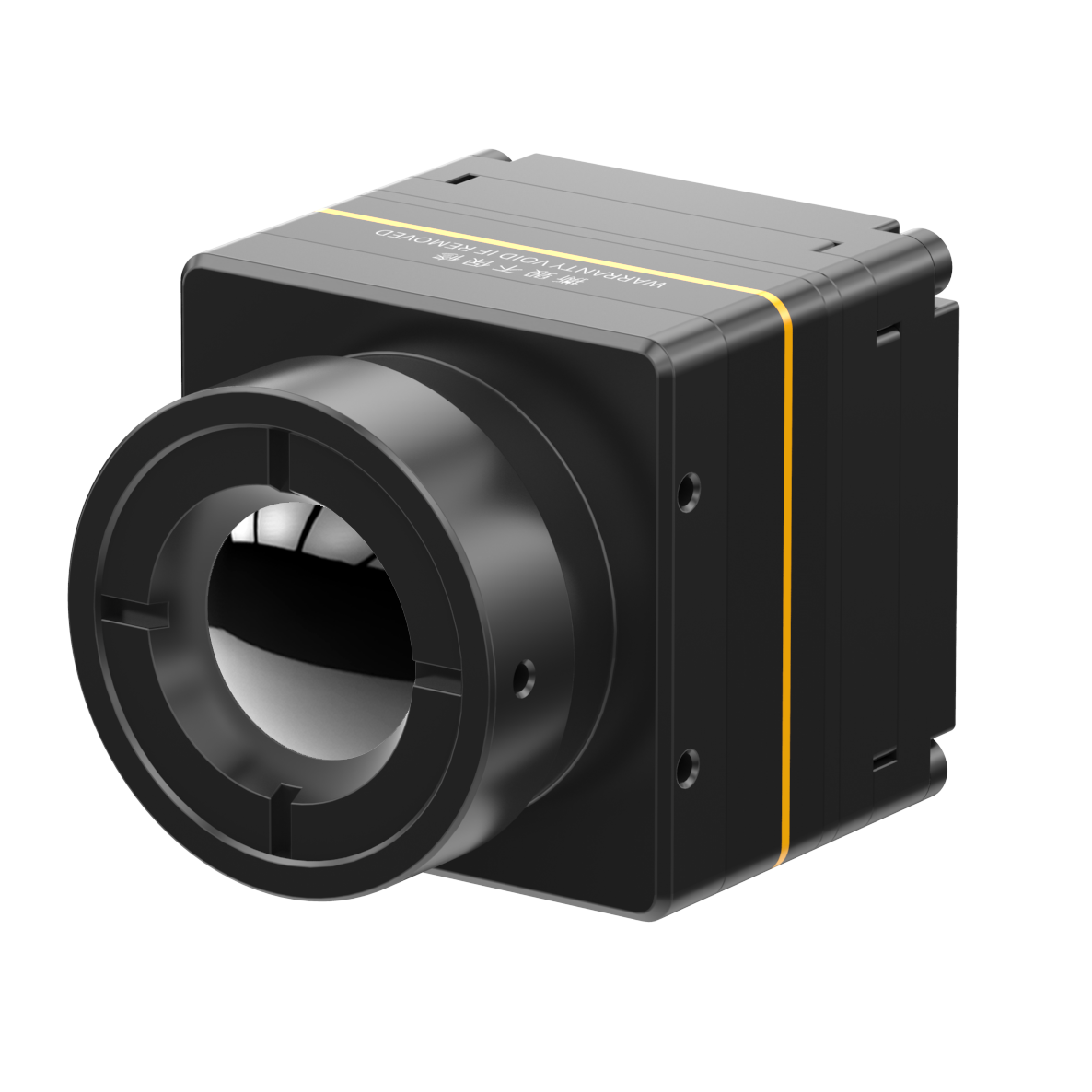

विभिन्न इंटेलिजेंट इमेज एल्गोरिथम के साथ अनकूल्ड थर्मल कैमरा मॉड्यूल 0


स्पष्ट ताप इमेजिंग


विभिन्न इंटेलिजेंट इमेज एल्गोरिथम के साथ अनकूल्ड थर्मल कैमरा मॉड्यूल 1


सामान्य प्रश्न


1थर्मल इमेजिंग तकनीक रात में देखने में लोकप्रिय क्यों है?

रात्रि दृष्टि उद्योग में थर्मल इमेजिंग के दूर की दूरी, छिपाने और कठोर इमेजिंग वातावरण के प्रतिरोध में उत्कृष्ट फायदे हैं।


2वाहन दृष्टि प्रणाली में इन्फ्रारेड थर्मल इमेजिंग के क्या फायदे हैं?

इन्फ्रारेड थर्मल इमेजिंग व्हीकल विजन सिस्टम एक प्रकार का ADAS सिस्टम (एडवांस्ड ड्राइविंग असिस्टेंस सिस्टम) है,जो लक्ष्य की अवरक्त विकिरण को नग्न आंखों से दिखाई देने वाली अवरक्त छवि में परिवर्तित करता हैइस वस्तु की अवरक्त विकिरण हर समय होती है और बाहरी मौसम के कारकों से प्रभावित नहीं होती है।थर्मल इमेजिंग तकनीक द्वारा समर्थित ऑनबोर्ड विजन सिस्टम मौसम जैसे रात से प्रभावित नहीं होता है, बारिश, बर्फ, धुंध, रेत और धूल, और पूरे दिन वाहन के सामने सड़क की स्पष्ट छवियों को प्रदर्शित कर सकते हैं, और फ्रंट-ऑन ड्राइविंग के दौरान चकाचौंध हस्तक्षेप को भी समाप्त कर सकते हैं।
