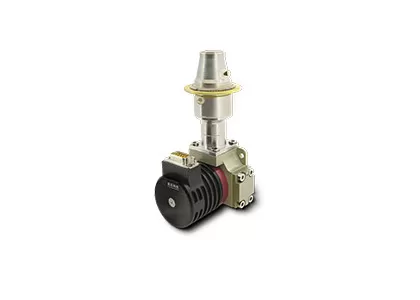

तेज एकीकरण के लिए कॉम्पैक्ट 640x512/15µm एकीकृत डेवार कूलर असेंबली कूल्ड इन्फ्रारेड डिटेक्टर

  • Compact 640x512/15μm Integrated Dewar Cooler Assembly Cooled Infrared Detector for Fast Integration
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या सी615एच
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
क्रायो कूलर एलएस711एच/आरएस028 संकल्प 640x512/15μm
परिचालन तापमान -45℃~+71℃ अधिकतम. फ्रेम रेट 100हर्ट्ज
नेटडी 20एमके(एफ2/एफ4) वर्णक्रमीय श्रेणी 3.7~4.8μm मेगावाट
प्रमुखता देना

एमसीटी इन्फ्रारेड डिटेक्टर 320x256

,

फास्ट इंटीग्रेशन एमसीटी इन्फ्रारेड डिटेक्टर

,

एमडब्ल्यूआईआर इंटीग्रेटेड देवर कूलर असेंबली
एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद विवरण

अगली पीढ़ी के कॉम्पैक्ट थर्मल इमेजिंग सिस्टम के लिए डिज़ाइन किया गया, C615H HOT कूल्ड इन्फ्रारेड डिटेक्टर टाइप-II सुपरलैटिस सेंसर तकनीक और लीनियर क्रायोकूलर मैकेनिक्स का लाभ उठाता है। 640 × 512, 15 µm-पिक्सेल फोकल-प्लेन ऐरे से लैस जो 150 K पर काम करता है, यह शीर्ष-स्तरीय इमेजिंग गुणवत्ता को उल्लेखनीय SWaP लाभों के साथ संतुलित करता है।

मिनिएचराइज़्ड डेवर (φ33 × 37.5 × 70 मिमी) और क्रायोकूलर (φ26 × 55.8 मिमी) यांत्रिक एकीकरण को सरल बनाते हैं। केवल 235 ग्राम और 3 डब्ल्यू स्थिर शक्ति पर, 2.5 मिनट के तेज कूल-डाउन और ≥25,000 घंटे के MTTF के साथ, यह उच्च विश्वसनीयता प्रदान करता है और अंतिम थर्मल इमेजिंग समाधानों के लिए चल रहे रखरखाव लागत को कम करता है।

मुख्य विशेषताएं
SWaP-अनुकूलित डिज़ाइन
  • डेवर का आकार: φ33 × 37.5 × 70 मिमी; क्रायोकूलर: φ26 × 55.8 मिमी, लचीले एकीकरण की अनुमति देता है
  • वजन 235 ग्राम तक कम; स्थिर बिजली की खपत 3 डब्ल्यू तक कम
तेज कूलिंग, तेज स्टार्ट-अप
  • 2.5 मिनट तक की कूलिंग का समय
विस्तारित जीवनकाल, कुशल संचालन
  • MTTF ≥ 25,000 घंटे
उत्पाद विनिर्देश
पैरामीटर विनिर्देश
मॉडल C615H
संवेदनशील सामग्री T2SL
रिज़ॉल्यूशन 640 × 512
पिक्सेल आकार 15 µm
स्पेक्ट्रल प्रतिक्रिया 3.7 ± 0.2 µm ~ 4.8 ± 0.2 µm
विशिष्ट NETD 20 mK (F2/F4)
अधिकतम फ्रेम दर 100 हर्ट्ज
प्रभावी पिक्सेल दर ≥ 99.76%
प्रतिक्रिया गैर-समानता ≤ 8%
ऑपरेटिंग तापमान -45 ℃ ~ +71 ℃
क्रायोकूलर LS711H | RS028
कूलिंग समय (23 ℃) ≤ 3 मिनट | ≤ 2.5 मिनट
अधिकतम बिजली की खपत (71 ℃) ≤ 12 W | ≤ 12 W
स्थिर बिजली की खपत (23 ℃) ≤ 3 W | ≤ 3.5 W
आकार (मिमी) क्रायोकूलर: φ26 × 55.8 | 86 × 43 × 57
डेवर: 33 × 37.5 × 70
वजन (ग्राम) ≤ 235 | ≤ 250
औद्योगिक अनुप्रयोग

C615H MWIR क्रायोजेनिक कूल्ड इन्फ्रारेड डिटेक्टर का व्यापक रूप से NDT, पर्यावरण निगरानी, ​​लंबी दूरी की निगरानी, ​​वैज्ञानिक अनुसंधान और बहुत कुछ जैसे कई क्षेत्रों में उपयोग किया जाता है।

हमारे बारे में

इन्फ्रारेड डिटेक्टरों के एक विश्व-अग्रणी निर्माता और सेवा प्रदाता के रूप में, SensorMicro के पास इन्फ्रारेड थर्मल इमेजिंग समाधानों में वर्षों का गहरा अनुभव है। "SensorMicro, Sense More" के मूल दर्शन द्वारा निर्देशित और उपयोगकर्ता की जरूरतों से प्रेरित होकर, हम इन्फ्रारेड तकनीक की पूरी क्षमता को अनलॉक करने, दुनिया भर के ग्राहकों को उच्च-प्रदर्शन वाले उत्पाद और पेशेवर सेवाएं प्रदान करने के लिए समर्पित हैं।

अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड थर्मोग्राफी क्या है?

थर्मोग्राफी वस्तु की सतह के तापमान का पता लगाने पर आधारित एक नई और प्रभावी गैर-आक्रामक नैदानिक ​​विधि है। किसी वस्तु से उत्सर्जित इन्फ्रारेड (IR) विकिरण को तापमान वितरण मानचित्र के रूप में रिकॉर्ड और विज़ुअलाइज़ किया जाता है।

2. इन्फ्रारेड थर्मोग्राफी का उपयोग किस लिए किया जा सकता है?

इन्फ्रारेड थर्मल इमेज का उपयोग घर के निरीक्षण करने, संरचनात्मक दोषों, विद्युत दोषों, यांत्रिक दोषों, लोगों और जानवरों में शारीरिक परिवर्तनों और बहुत कुछ निर्धारित करने के लिए किया जा सकता है।

3. इन्फ्रारेड थर्मोग्राफी के क्या फायदे हैं?
  • गैर-विनाशकारी परीक्षण के लिए, यह क्षति के बिना परीक्षण करने और जल्दी प्रतिक्रिया करने में सरल है, जिसके परिणामस्वरूप लागत की बचत होती है, कार्य दक्षता में वृद्धि होती है, और जनशक्ति और उपकरण मूल्यह्रास में कमी आती है।
  • चिकित्सा थर्मोग्राफी के लिए, मानव शरीर में छिपी समस्याओं का पता लगाना बहुत कुशल है - 100% सुरक्षित, बिना विकिरण और दर्द के, जिससे यह प्रारंभिक स्वास्थ्य स्क्रीनिंग के लिए एक आदर्श उपकरण बन जाता है।
