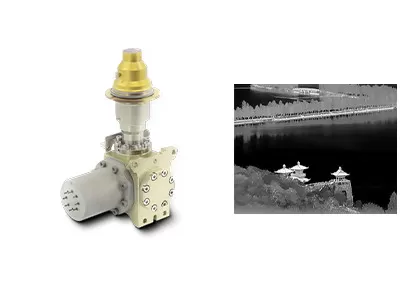

लचीला डिजाइन एमडब्ल्यूआईआर कूल्ड आईआर डिटेक्टर 640x512/15µm एकीकृत डीवर कूलर असेंबली आसान एकीकरण के लिए

  • Flexible Design MWIR Cooled IR Detector 640x512/15μm Integrated Dewar Cooler Assembly for Easy Integration
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या सी615एम
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
स्पेक्ट्रल रेंज8~14μm 3.7~4.8μm मेगावाट तकनीकी इन्फ्रारेड थर्मल इमेजिंग
ऑपरेशन तापमान -45℃~+71℃ संकल्प 640x512/15μm
अधिकतम. फ्रेम रेट 120 हर्ट्ज नेटडी 16एमके (एफ2); 18एमके (एफ4)
प्रमुखता देना

स्पष्ट थर्मल इमेजिंग कूल्ड आईआर डिटेक्टर

,

MWIR कूल्ड आईआर डिटेक्टर 640x512

,

15um इंटीग्रेटेड ड्यूअर कूलर असेंबली
एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद अवलोकन

C615M MWIR सेंसरमाइक्रो द्वारा विकसित एक उच्च-प्रदर्शन HgCdTe (MCT) कूल्ड इन्फ्रारेड डिटेक्टर है। व्यापक रूप से अपनाए गए 640×512 / 15 μm विनिर्देशन की विशेषता के साथ, इसे लंबी दूरी की निगरानी प्रणाली, हैंडहेल्ड थर्मल इमेजर और गैस रिसाव का पता लगाने वाले कैमरों सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए इंजीनियर किया गया है।

C615M RS058 कॉन्फ़िगरेशन RS058 एकीकृत स्टर्लिंग कूलर से लैस होने पर अधिकांश मुख्यधारा के वृश्चिक-जैसे उत्पादों के साथ विनिमेय है। डेवर डिज़ाइन, कूलर आयाम और यांत्रिक/विद्युत इंटरफ़ेस लगभग समान हैं, जिससे कैमरा इंटीग्रेटर्स अपने मौजूदा दोषपूर्ण समकक्ष को C615M RS058 से आसानी से बदल सकते हैं और आंतरिक कॉन्फ़िगरेशन के साथ आगे बढ़ सकते हैं - किसी रीडिज़ाइन की आवश्यकता नहीं है।

मुख्य विशेषताएं
तेज छवि गुणवत्ता
  • >99.5% प्रभावी पिक्सेल दर के साथ उत्कृष्ट छवि एकरूपता
  • स्पष्ट और सहज इमेजिंग प्रदर्शन देने वाला व्यापक रूप से अपनाया गया FPA
उच्च बहुमुखी प्रतिभा और विश्वसनीय आपूर्ति
  • प्लग-एंड-प्ले विनिमेयता के साथ मानकीकृत इंटरफ़ेस
  • मजबूत स्थिरता और स्थिर वितरण के साथ बड़े पैमाने पर उत्पादन
आपकी अपनी आवश्यकताओं के लिए लचीला कॉन्फ़िगरेशन
  • स्पेक्ट्रल प्रतिक्रिया रेंज, एफ-नंबर और माउंटिंग इंटरफ़ेस के लिए अनुकूलन योग्य विकल्प
  • विभिन्न अनुप्रयोग आवश्यकताओं के अनुरूप कई क्रायोकूलर प्रकार उपलब्ध हैं
उत्पाद विनिर्देश
मॉडल C615M MWIR कूल्ड इन्फ्रारेड डिटेक्टर
संवेदनशील सामग्री MCT
रिज़ॉल्यूशन 640×512
पिक्सेल आकार 15 μm
स्पेक्ट्रल प्रतिक्रिया 3.7 μm ± 0.2 μm ~ 4.8 μm ± 0.2 μm
कार्य मोड स्नैपशॉट; ITR/IWR एकीकरण मोड; विंडोज मोड; एंटी-ब्लूमिंग
चार्ज क्षमता 6.36 Me⁻ (ITR), 4.99 Me⁻ (IWR)
गतिशील रेंज ≥ 75 dB
आउटपुट चैनल 4; प्रति आउटपुट 10 MHz तक
अधिकतम फ्रेम दर 120 हर्ट्ज
विशिष्ट NETD F2: 16 mK; F4: 18 mK
प्रभावी पिक्सेल दर ≥ 99.76%
प्रतिक्रिया गैर-एकरूपता ≤ 8%
विन्यास योग्य क्रायोकूलर RS058 | RS046 | LS734
क्रायोकूलर प्रकार रोटरी स्टर्लिंग क्रायोकूलर | रोटरी स्टर्लिंग क्रायोकूलर | लीनियर स्टर्लिंग क्रायोकूलर
स्थिर बिजली की खपत (23℃) ≤ 6 W | ≤ 5 W | ≤ 10 W
अधिकतम बिजली की खपत (71℃) ≤ 12 W | ≤ 11 W | ≤ 45 W
बिजली की आपूर्ति 24 V DC | 32 V DC | 24 V DC
कूलिंग समय (23℃) ≤ 6 मिनट | ≤ 5 मिनट 30 सेकंड | ≤ 4 मिनट
अधिकतम आकार (मिमी) 145×58.5×71 | 120×46.5×81.5 | कंप्रेसर: φ46×122; डेवर: φ40×114
वजन (ग्राम) ≤ 600 | ≤ 350 | ≤ 1200
ऑपरेटिंग तापमान -45℃ ~ +71℃
औद्योगिक अनुप्रयोग

C615M MWIR क्रायोजेनिक रूप से कूल्ड इन्फ्रारेड डिटेक्टर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिनमें शामिल हैं:

  • गैर-विनाशकारी परीक्षण (NDT)
  • पर्यावरण निगरानी
  • लंबी दूरी की निगरानी
  • वैज्ञानिक अनुसंधान
सेंसरमाइक्रो के बारे में

इन्फ्रारेड थर्मल इमेजिंग तकनीक पर ध्यान केंद्रित करते हुए, सेंसरमाइक्रो उच्च-प्रदर्शन कूल्ड और अनकूल्ड इन्फ्रारेड डिटेक्टरों, थर्मल मॉड्यूल और इन्फ्रारेड कोर सहित मुख्य उत्पादों के एक व्यापक पोर्टफोलियो प्रदान करने में माहिर है। ये उत्पाद थर्मल धारणा के "आंखें" के रूप में काम करते हैं, जो विश्वसनीय और कुशल इन्फ्रारेड समाधानों के साथ उद्योगों की एक विस्तृत श्रृंखला को सशक्त बनाते हैं।

अक्सर पूछे जाने वाले प्रश्न
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?

इन्फ्रारेड थर्मल इमेजिंग एक ऐसी विधि है जो वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है। यह अदृश्य इन्फ्रारेड विकिरण को एक दृश्य इन्फ्रारेड थर्मल छवि में परिवर्तित करता है जो लक्ष्य सतह के तापमान वितरण को दिखाता है। विभिन्न वस्तुएं - और यहां तक ​​कि एक ही वस्तु के विभिन्न हिस्से - में अलग-अलग विकिरण क्षमताएं और इन्फ्रारेड प्रतिबिंब ताकत होती है।

2. इन्फ्रारेड इमेजिंग का उपयोग किस लिए किया जा सकता है?
  • रात्रि दृष्टि
  • खोज और बचाव
  • गैर-विनाशकारी परीक्षण
  • महामारी की रोकथाम
  • थर्मोग्राफी
  • सुरक्षा और निगरानी
  • अग्निशमन
  • और भी बहुत कुछ…
3. थर्मल इमेजिंग मॉड्यूल क्या है?

एक थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इन्फ्रारेड डिटेक्टर, एक इन्फ्रारेड लेंस और एम्बेडेड सॉफ्टवेयर और एल्गोरिदम के साथ हार्डवेयर इलेक्ट्रॉनिक्स शामिल होते हैं। यह एक थर्मल इमेजिंग डिवाइस की न्यूनतम इकाई है।
