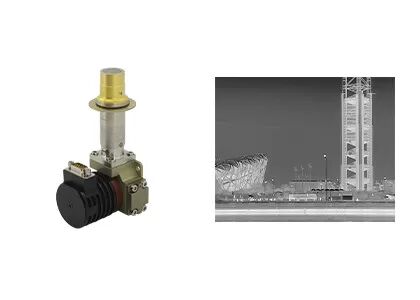

640x512 रिज़ॉल्यूशन 15µm पिक्सेल पिच T2SL तकनीक लंबी दूरी की निगरानी के लिए LWIR कूल्ड इन्फ्रारेड डिटेक्टर

  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance
  • 640x512 Resolution 15μm Pixel Pitch T2SL Technology LWIR Cooled Infrared Detector for Long Range Surveillance
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या सी615एस
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
नेटडी 22एमके; 25एमके तकनीकी अवरक्त
संकल्प 640x512 / 15μm वर्णक्रमीय श्रेणी 7.7~9.4 (एलडब्लू)
सामग्री टी2एसएल आकार 148x58.5x71मिमी
प्रमुखता देना

एलडब्ल्यूआईआर ठंडा इन्फ्रारेड डिटेक्टर 640x512

,

सुरक्षा अनुप्रयोग ठंडा अवरक्त डिटेक्टर 15um

,

एलडब्ल्यूआईआर एकीकृत देवर कूलर विधानसभा
एक संदेश छोड़ें
उत्पाद विवरण
उत्पाद अवलोकन

C615S LWIR कूल्ड इन्फ्रारेड डिटेक्टर में 15µm पिक्सेल पिच पर 640*512 का रिज़ॉल्यूशन है। यह दुनिया की अग्रणी टाइप II सुपरलैटिस (T2SL) तकनीक पर बनाया गया है, जो बड़े पैमाने पर उत्पादन क्षमता को सक्षम बनाता है और अंततः प्रदर्शन से समझौता किए बिना उपयोगकर्ताओं को अधिक किफायती मूल्य से लाभान्वित करता है। औद्योगिक-मानक आकार और इंटरफ़ेस ग्राहकों को किसी भी अतिरिक्त R&D निवेश के बिना सबसे उन्नत T2SL तकनीक पर स्विच करने और उससे लाभ उठाने की अनुमति देते हैं।

हस्तक्षेप के डर के बिना, C615S LWIR सुपरलैटिस डिटेक्टर जटिल पृष्ठभूमि में लक्ष्य का पता लगाने के लिए उपयुक्त है, जैसे कि पानी की सतह पर प्रकाश के प्रतिबिंब वाले दृश्यों में समुद्र पर जहाज, बादलों वाले आकाश के खिलाफ विमान, और इसी तरह के चुनौतीपूर्ण वातावरण।

मुख्य विशेषताएं
लॉन्ग-वेव डिटेक्शन, हस्तक्षेप से मुक्त
  • रेत और धूल में मजबूत प्रवेश क्षमता, जटिल वातावरण के अनुकूल
  • तेज धूप या पानी की सतहों पर चकाचौंध से अप्रभावित
  • कम-तापमान वाली वस्तुओं का पता लगाने की बढ़ी हुई क्षमता
T2SL तकनीक उद्योग के रुझानों का नेतृत्व करने के लिए
  • उच्च संवेदनशीलता के साथ उच्च क्वांटम दक्षता
  • कम शोर और उत्कृष्ट गैर-एकरूपता
उच्च बहुमुखी प्रतिभा, स्थिर आपूर्ति
  • अनुकूलन योग्य F-नंबर
  • बड़े पैमाने पर उत्पादन में सुसंगत गुणवत्ता
उत्पाद विनिर्देश
मॉडल C615S
संवेदनशील सामग्री T2SL
रिज़ॉल्यूशन 640*512
पिक्सेल आकार 15µm
स्पेक्ट्रल प्रतिक्रिया 7.7µm±0.2µm～9.4µm±0.3µm
कार्य मोड स्नैपशॉट; ITR/इंटरलेस और बिनिंग इंटीग्रेशन मोड; विंडोज मोड; एंटी-ब्लूमिंग
चार्ज क्षमता ITR: 12.22Me-/6.67Me-
इंटरलेस और बिनिंग: 24.44Me-/13.33Me-
डायनामिक रेंज ITR: ≥76dB
इंटरलेस और बिनिंग: ≥77dB
आउटपुट चैनल 4; प्रति आउटपुट 22.5MHz तक
अधिकतम फ्रेम दर 220Hz
विशिष्ट NETD 25mK (F2 ITR)
22mK (F2 इंटरलेस और बिनिंग)
प्रभावी पिक्सेल दर ≥99.5%
प्रतिक्रिया गैर-एकरूपता ≤8%
विन्यास योग्य क्रायोकूलर RS058F
स्थिर बिजली की खपत (23℃) ≤8W
अधिकतम बिजली की खपत (71℃) ≤20W
बिजली की आपूर्ति 24V DC
कूलिंग समय (23℃) ≤5मिनट30सेकंड
अधिकतम आकार (मिमी) 148*58.5*71
वजन (ग्राम) ≤570
ऑपरेटिंग तापमान -45℃～+71℃
औद्योगिक अनुप्रयोग

C615S LWIR कूल्ड IR सेंसर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें गैर-विनाशकारी परीक्षण (NDT), पर्यावरण निगरानी, लंबी दूरी की निगरानी, वैज्ञानिक अनुसंधान और बहुत कुछ शामिल हैं।

मानकीकृत सेवा
  • पूर्ण दस्तावेज़ीकरण: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ। बिना किसी अनुमान के शुरुआत करें।
  • विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
  • उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
  • रिमोट तकनीकी सहायता: 24/7 सहायता - महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान।
  • वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया अनुपालन।
अक्सर पूछे जाने वाले प्रश्न
1. अनकूल्ड फोकल प्लेन एरे माइक्रोबोलमीटर कैसे काम करता है?

इन्फ्रारेड रेडिएंट थर्मल प्रभाव के सिद्धांत का उपयोग करके, अनकूल्ड इन्फ्रारेड डिटेक्टर इन्फ्रारेड विकिरण ऊर्जा को इन्फ्रारेड अवशोषण सामग्री के साथ गर्मी ऊर्जा में परिवर्तित करता है, जिससे संवेदनशील सामग्री का तापमान बढ़ जाता है। संवेदनशील सामग्री का एक निश्चित भौतिक पैरामीटर तदनुसार बदलता है और वस्तु का पता लगाने का एहसास करने के लिए डिज़ाइन किए गए रूपांतरण तंत्र के माध्यम से एक विद्युत संकेत या दृश्य प्रकाश संकेत में परिवर्तित हो जाता है।

2. अनकूल्ड VOx माइक्रोबोलमीटर का क्या लाभ है?

एक अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड डेवर कूलर असेंबली (IDCA) डिवाइस की आवश्यकता नहीं होती है और यह कमरे के तापमान पर काम कर सकता है। यह तेज स्टार्ट-अप, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन और कम लागत जैसे फायदे प्रदान करता है। हालांकि अनकूल्ड इन्फ्रारेड फोकल प्लेन डिटेक्टरों की संवेदनशीलता कूल्ड इन्फ्रारेड डिटेक्टरों जितनी अच्छी नहीं है, वर्षों के विकास ने उनके लागत-प्रदर्शन अनुपात को कूल्ड डिटेक्टरों की तुलना में स्पष्ट रूप से बेहतर बना दिया है, जो व्यापक अनुप्रयोग संभावनाएं प्रदान करता है।
