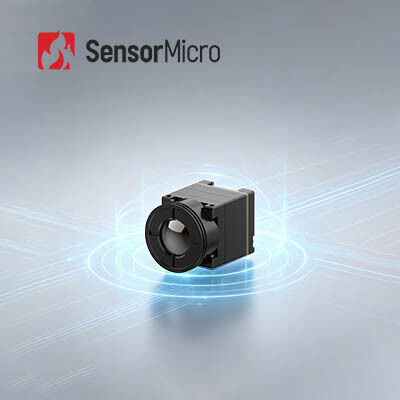

640x512 रिज़ॉल्यूशन थर्मल इमेजिंग मॉड्यूल पोर्टेबल उपकरणों के लिए अल्ट्रा-लो पावर खपत और कॉम्पैक्ट आकार के साथ

  • 640x512 Resolution Thermal Imaging Module with Ultra-Low Power Consumption and Compact Size for Portable Devices
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या COIN612R
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें एल/सी,टी/टी
उत्पाद विवरण
संकल्प 640x512 / 12μm तापमान सटीकता ±3℃ या ±3%
विशिष्ट NETD ≤40mK तापमान की रेंज -20℃~+550℃ (अनुकूलन योग्य)
वर्णक्रमीय श्रेणी 8~14μm आकार 25.4×25.4×27.4 (9.1 मिमी लेंस के साथ)
प्रमुखता देना

650x512 थर्मल इमेजिंग मॉड्यूल

,

यूएवी पेलोड थर्मल इमेजिंग मॉड्यूल

,

एकीकृत ड्रोन थर्मल कैमरा
एक संदेश छोड़ें
उत्पाद विवरण
650x512 थर्मल इमेजिंग मॉड्यूल पोर्टेबल नाइट विजन डिवाइस में एकीकृत
उत्पाद का अवलोकन
पोर्टेबल थर्मल इमेजिंग उपकरणों के लिए डिज़ाइन किया गया, आईटीएल 612 प्लस इन्फ्रारेड कैमरा कोर चरम एसडब्ल्यूएपी अनुकूलन में उत्कृष्ट है। इसमें 17.3 × 17.3 × 24 का अल्ट्रा लघु आकार है।2 मिमी और 13 का अल्ट्रा-लाइट वजन.7±0.5g (मानक 9.1 मिमी लेंस के साथ), यह अंत उपकरणों के संरचनात्मक भार को कम करता है। उद्योग के अग्रणी 0.65W की अल्ट्रा-कम बिजली की खपत प्रभावी रूप से उपकरण ऊर्जा की खपत को कम करती है,लंबे समय तक संचालन का समर्थन करनाइसके कॉम्पैक्ट आकार के बावजूद, यह ApexCore 640×512/12μm उच्च-सटीक डिटेक्टर और अपग्रेड इमेजिंग एल्गोरिदम को अपनाता है, ≤25mK उच्च थर्मल संवेदनशीलता और अल्ट्रा-स्पष्ट इमेजिंग गुणवत्ता को बनाए रखता है।इसकी अत्यधिक एकीकृत डिजाइन और समृद्ध संगतता इसे हल्के थर्मल इमेजिंग सिस्टम के लिए आदर्श कोर घटक बनाती है, पोर्टेबल नाइट विजन डिवाइस और लघु पहचान उपकरण।
मुख्य विशेषताएं
बेजोड़ हल्कापन और न्यूनतम भार
  • अल्ट्रा-मिनीआकारः 17.3×17.3×24.2 मिमी (9.1 मिमी लेंस सहित)
  • अल्ट्रा-लाइटवेटः 13.7±0.5g (9.1 मिमी लेंस सहित)
  • अल्ट्रा-लो पावर खपतः 0.65W तक कम
ApexCore द्वारा संचालित, अधिक संवेदनशील और स्पष्ट
  • अगली पीढ़ी के ApexCore इन्फ्रारेड डिटेक्टर के आधार पर विकसित किया गया, जिसकी थर्मल संवेदनशीलता ≤25 mK तक कम है
  • स्पष्ट चित्रण के लिए अगली पीढ़ी की छवि प्रसंस्करण एल्गोरिदम के साथ उन्नत
आसान विकास और निर्बाध एकीकरण
  • विभिन्न अनुप्रयोग परिदृश्यों के अनुरूप कई लेंस विकल्प उपलब्ध
  • कई छवि आउटपुट इंटरफेस का समर्थन करता हैः DVP8, LVDS, MIPI, USB 2.0, और बी.टी.656
  • सीरियल पोर्ट कंट्रोल के साथ RAW/YUV/Matrix-TEMP डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल iTL612PLUS
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 640×512
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤25mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर 25/30 हर्ट्ज/50 हर्ट्ज
प्रारंभ समय ≤6s
डिजिटल वीडियो RAW/YUV/मैट्रिक्स-TEMP
छवि एल्गोरिथ्म NUC/3DNR/DNS/DRC/EE
छवि प्रदर्शन 10 (काला गर्म/सफेद गर्म/छद्म रंग)
विद्युत
मानक बाहरी इंटरफ़ेस 30Pin_HRS इंटरफ़ेसः DF40C-30DP-0.4V ((51)
एमआईपीआई बाहरी इंटरफ़ेस 34Pin_Panasonic कनेक्टर इंटरफ़ेसः AXE634124
संचार इंटरफ़ेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/LVDS/MIPI/USB2.0/BT.656
आपूर्ति वोल्टेज 4.2-5.5V
सामान्य बिजली की खपत 0.65W
मैकेनिकल
आकार (लेंस सहित) 17.3×17.3×24.2 (9.1 मिमी लेंस)
17.3×17.3×30.2 (13 मिमी लेंस)
17.3×17.3×38 (24 मिमी लेंस)
17.3×17.3×54 (45 मिमी लेंस)
वजन (लेंस सहित) 13.7±0.5g (9.1mm लेंस)
17.9±0.5g (13 मिमी लेंस)
27.3±0.5g (24 मिमी लेंस)
51±0.5g (45 मिमी लेंस)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35g, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 30g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 9.1/13/24/45 मिमी
औद्योगिक अनुप्रयोग
आईटीएल612 प्लस थर्मल कैमरा कोर का उपयोग वन अग्निशमन, बिजली रखरखाव, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण और अधिक के क्षेत्र में किया जा सकता है।
एकीकरण समाधान
विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।
उत्पाद की विविधता
कई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।
उत्कृष्ट प्रदर्शन
स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।
आसान एकीकरण
कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।
हमारे फायदे
  • उत्पाद अनुकूलन:उद्योग-विशिष्ट आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगरेशन को समायोजित करें और एल्गोरिदम अनुकूलित करें
  • साइट पर तकनीकी सहायता और प्रशिक्षणःमुख्य ग्राहकों को सिस्टम सेटअप और परिचालन प्रशिक्षण प्रदान करना
  • नए उत्पादों और बाजारों के लिए संयुक्त नवाचारःग्राहकों के साथ मिलकर अभिनव इन्फ्रारेड अनुप्रयोग समाधान विकसित करना
अक्सर पूछे जाने वाले प्रश्न
1इन्फ्रारेड थर्मल इमेजिंग क्या है?
इन्फ्रारेड थर्मल इमेजिंग एक ऐसी विधि है जो वस्तुओं के बारे में जानकारी एकत्र करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करती है।यह अदृश्य अवरक्त विकिरण को लक्ष्य सतह के तापमान वितरण के साथ दृश्य अवरक्त थर्मल छवियों में परिवर्तित करता हैविभिन्न वस्तुओं और एक ही वस्तु के विभिन्न भागों में भिन्न विकिरण क्षमता और अवरक्त प्रतिबिंब शक्ति होती है।
2इन्फ्रारेड इमेजिंग का उपयोग किसके लिए किया जा सकता है?
  • रात्रि दृष्टि
  • खोज एवं बचाव
  • विनाशकारी परीक्षण
  • महामारी रोकथाम
  • थर्मोग्राफी
  • सुरक्षा एवं निगरानी
  • अग्निशमन
3थर्मल इमेजिंग मॉड्यूल क्या है?
थर्मल इमेजिंग मॉड्यूल में आमतौर पर एक इन्फ्रारेड डिटेक्टर, इन्फ्रारेड लेंस और हार्डवेयर इलेक्ट्रॉनिक्स होते हैं। यह थर्मल इमेजिंग डिवाइस की न्यूनतम इकाई है।
