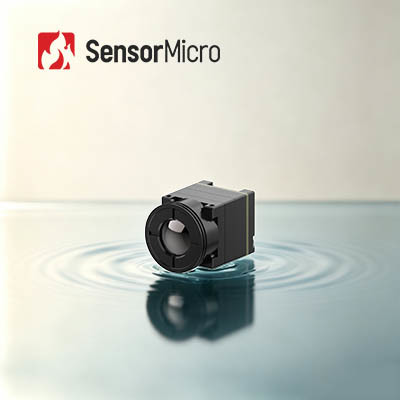

हल्के वजन और कम बिजली की खपत के साथ अनकूल्ड 640x512 रिज़ॉल्यूशन थर्मल कैमरा मॉड्यूल

  • Uncooled 640x512 Resolution Thermal Camera Module with Light Weight and Low Power Consumption
उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम SensorMicro
प्रमाणन ROHS2.0/REACH
मॉडल संख्या iTL612PLUS
न्यूनतम आदेश मात्रा एक टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
वर्णक्रमीय श्रेणी 8~14μm संकल्प 640x512 / 12μm
नेटडी ≤25mK विशिष्ट बिजली की खपत 0.65 डब्ल्यू
डिजिटल फ़्रेम दर 25/30हर्ट्ज/50हर्ट्ज वोल्टेज आपूर्ति 4.2-5.5V
प्रमुखता देना

लाइट वेट ड्रोन थर्मल कैमरा कोर

,

लीनियर डिमिंग मोड ड्रोन थर्मल कैमरा

,

आरओएचएस यूएवी थर्मल कैमरा कोर
एक संदेश छोड़ें
उत्पाद विवरण

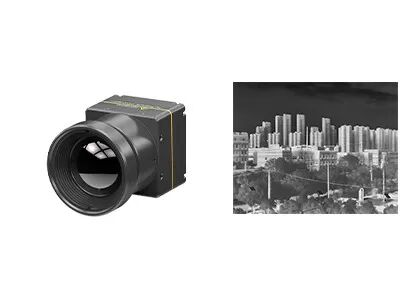

अनकूल्ड 640x512/12μm थर्मल कैमरा मॉड्यूल हल्का वजन
उत्पाद का अवलोकन

iTL612 PLUS थर्मल कैमरा कोर सेंसरमाइक्रो द्वारा विकसित किया गया है। इसमें एक अल्ट्रा-मिनी-डिज़ाइन है जो आकार में छोटा और वजन में हल्का है,इसे सभी मौसम निगरानी अनुप्रयोगों के लिए सुरक्षा कैमरों में आसानी से एकीकृत करना.

ApexCore 640×512/12μm वेफर-लेवल डिटेक्टर के चारों ओर निर्मित, यह कैमरा कोर केवल 17.3×17.3 मिमी के क्रॉस-सेक्शन और 13.7 ग्राम के वजन के साथ SWaP (आकार, वजन और शक्ति) में नए बेंचमार्क निर्धारित करता है।डीवीपी8 सहित कई आउटपुट इंटरफेस का समर्थन करना, एलवीडीएस, एमआईपीआई, यूएसबी 2.0, और बी.टी.656, यह केवल 0.65W की खपत करते हुए ≤25 mK की असाधारण थर्मल संवेदनशीलता प्रदान करता है।

मुख्य विशेषताएं
  • बेजोड़ हल्कापन और न्यूनतम भार
    अल्ट्रा-मिनीआकारः 17.3×17.3×24.2 मिमी (9.1 मिमी लेंस सहित)
    अल्ट्रा-लाइटवेटः 13.7±0.5g (9.1 मिमी लेंस सहित)
    अल्ट्रा-लो पावर खपतः 0.65W तक कम
  • ApexCore द्वारा संचालित, अधिक संवेदनशील और स्पष्ट
    थर्मल संवेदनशीलता ≤25 mK के साथ अगली पीढ़ी के ApexCore इन्फ्रारेड डिटेक्टर के आधार पर विकसित
    बेहतर छवि स्पष्टता के लिए उन्नत छवि प्रसंस्करण एल्गोरिदम के साथ उन्नत
  • आसान विकास और निर्बाध एकीकरण
    विभिन्न अनुप्रयोग परिदृश्यों के लिए कई लेंस विकल्प उपलब्ध
    कई छवि आउटपुट इंटरफेस का समर्थन करता हैः DVP8, LVDS, MIPI, USB 2.0, और बी.टी.656
    सीरियल पोर्ट कंट्रोल के साथ RAW/YUV/Matrix-TEMP डेटा आउटपुट
उत्पाद विनिर्देश
मॉडल iTL612PLUS
आईआर डिटेक्टर सूचक
संवेदनशील सामग्री VOx
संकल्प 640×512
पिक्सेल आकार 12μm
स्पेक्ट्रल प्रतिक्रिया 8μm ~ 14μm
विशिष्ट NETD ≤25mK
छवि प्रसंस्करण
डिजिटल फ्रेम दर 25/30 हर्ट्ज/50 हर्ट्ज
प्रारंभ समय ≤6s
डिजिटल वीडियो RAW/YUV/मैट्रिक्स-TEMP
छवि एल्गोरिथ्म NUC/3DNR/DNS/DRC/EE
छवि प्रदर्शन 10 (काला गर्म/सफेद गर्म/छद्म रंग)
विद्युत
मानक बाहरी इंटरफ़ेस 30Pin_HRS इंटरफ़ेसः DF40C-30DP-0.4V ((51)
एमआईपीआई बाहरी इंटरफ़ेस 34Pin_Panasonic कनेक्टर इंटरफ़ेसः AXE634124
संचार इंटरफ़ेस टीटीएल-232/यूएसबी2.0
डिजिटल वीडियो इंटरफ़ेस DVP8/LVDS/MIPI/USB2.0/BT.656
आपूर्ति वोल्टेज 4.2-5.5V
सामान्य बिजली की खपत 0.65W
मैकेनिकल
आकार (लेंस सहित) 17.3×17.3×24.2 (9.1 मिमी लेंस)
17.3×17.3×30.2 (13 मिमी लेंस)
17.3×17.3×38 (24 मिमी लेंस)
17.3×17.3×54 (45 मिमी लेंस)
वजन (लेंस सहित) 13.7±0.5g (9.1mm लेंस)
17.9±0.5g (13 मिमी लेंस)
27.3±0.5g (24 मिमी लेंस)
51±0.5g (45 मिमी लेंस)
पर्यावरण के अनुकूल
ऑपरेटिंग तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
आर्द्रता 5%~95%, गैर-संक्षेपण
कंपन 5.35g, यादृच्छिक कंपन, 3-अक्ष
प्रभाव आधा साइन तरंग, 30g/11ms, प्रभाव दिशा X अक्ष, 3 बार
प्रमाणन ROHS2.0/REACH
ऑप्टिकल लेंस फिक्स्ड फोकस एथर्मल: 9.1/13/24/45 मिमी
औद्योगिक अनुप्रयोग
वन अग्निशमन शक्ति रखरखाव सौर ऊर्जा निरीक्षण सुरक्षा निगरानी पहनने योग्य उपकरण पोर्टेबल उपकरण
उत्पाद के फायदे
विविध उत्पाद पोर्टफोलियो

विभिन्न एकीकरण आवश्यकताओं को पूरा करने के लिए इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल सहित उत्पाद प्रारूपों की एक विस्तृत श्रृंखला।

उत्पाद की विविधता

कई एरे रिज़ॉल्यूशन, पिक्सेल आकार, तरंग बैंड और लेंस विकल्प संयोजन विविध अनुप्रयोगों के लिए अधिक लचीलापन प्रदान करते हैं।

उत्कृष्ट प्रदर्शन

स्पष्ट इमेजिंग, कॉम्पैक्ट आकार, कम बिजली की खपत, उच्च संवेदनशीलता और मजबूत विश्वसनीयता ऎसे डिजाइन किए गए हैं जो पर्यावरण की चुनौतियों की एक विस्तृत श्रृंखला के तहत प्रदर्शन करते हैं।

आसान एकीकरण

कई इंटरफेस विकल्प एकीकरण को सरल बनाते हैं और कई अनुप्रयोग क्षेत्रों में तेजी से विकास की अनुमति देते हैं।

अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड थर्मल इमेजिंग क्या है?

इन्फ्रारेड थर्मल इमेजिंग वस्तुओं के बारे में जानकारी इकट्ठा करने के लिए इन्फ्रारेड विकिरण और थर्मल ऊर्जा का उपयोग करने की एक विधि है, ताकि उनकी छवियों को तैयार किया जा सके,या वस्तुओं के तापमान की जानकारी प्राप्त, कम दृश्यता वाले वातावरण में भी।

इन्फ्रारेड थर्मल इमेजिंग कैसे काम करती है?

इन्फ्रारेड थर्मल इमेजिंग प्रणाली इन्फ्रारेड तकनीक का एक निष्क्रिय संपर्क रहित पता लगाने और पहचान है।यह दृश्य के अवरक्त विकिरण को अवरक्त ऑप्टिकल प्रणाली के माध्यम से फोकल प्लेन सरणी अवरक्त डिटेक्टर पर केंद्रित करता है जो अवरक्त विकिरण के माध्यम से गुजर सकता हैथर्मल डिटेक्टर अलग-अलग तीव्रता के विकिरण संकेत को संबंधित विद्युत संकेत में परिवर्तित करता है और फिर प्रवर्धन और वीडियो प्रसंस्करण के माध्यम से,इन्फ्रारेड छवि बनाता है जिसे नग्न आंखों से देखा जा सकता है.
