मानव रहित हवाई वाहनों के लिए 640x512 12μm यूएवी थर्मल कैमरा कोर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xवर्णक्रमीय श्रेणी | 8~14μm | संकल्प | 640x512 / 12μm |
---|---|---|---|
तापमान की रेंज | -20 ℃ ~ + 550 ℃ (अनुकूलन योग्य) | नेटडी | 40mK |
तापमान सटीकता | ± 3 ℃ या ± 3% | आकार | 25.4x25.4x14.1 मिमी |
हाई लाइट | 12um यूएवी थर्मल कैमरा कोर,मानव रहित हवाई वाहन थर्मल कैमरा कोर,यूएवी ड्रोन थर्मल कैमरा कोर |

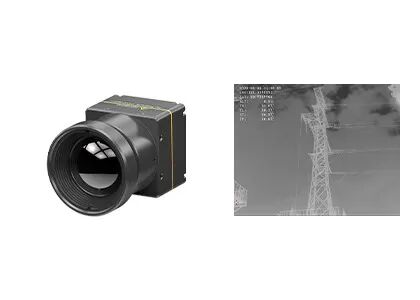

640x512 / 12μm यूएवी थर्मल कैमरा, मानव रहित हवाई वाहनों के लिए थर्मल इमेजिंग कैमरा
ड्रोन के लिए COIN612R थर्मल कैमरा ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित किया गया है।यहआकार में छोटा और वजन में हल्का है, जिसे आसानी से हल्के यूएवी में एकीकृत किया जा सकता है ताकि हवा और जमीन की स्थिति की सभी मौसम की निगरानी का एहसास हो सके।
COIN612R इन्फ्रारेड कैमरा कोर 640x512 / 12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड थर्मल डिटेक्टर को एकीकृत करता है।इसमें शार्प और क्रिस्प इमेज प्रेजेंटेशन, कॉम्पैक्ट साइज और कम कीमत है।इस थर्मल कैमरा मॉड्यूल में औद्योगिक तापमान माप के लिए -20 ℃ ~ 550 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
ग्लोबल सेंसर टेक्नोलॉजी थर्मल डिटेक्टर सेंसर और थर्मल इमेज सेंसर मॉड्यूल के डिजाइन, निर्माण, बिक्री और मार्केटिंग में माहिर है।हम अपने ग्राहकों को विभिन्न प्रकार के इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान कर सकते हैं जो माध्यमिक विकास समय को कम करते हैं और ग्राहकों के लिए लागत को बहुत कम करते हैं।
- मिनी आकार
- हल्का वजन
- NETD≤50mk
- उच्च गुणवत्ता वाली छवि
- कम बिजली की खपत
- तेजी से विकास और एकीकरण
नमूना | COIN612R |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 640x512 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | ≤50mk |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
स्टार्टअप का समय | <5s |
एनालॉग वीडियो | पाल/एनटीएससी |
डिजिटल वीडियो | रॉ/वाईयूवी/बीटी656;यूएसबी 2.0;समर्थन तापमान मापन पैरामीटर लाइन |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8 (वाईयूवी आउटपुट) |
छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
छवि दिशा | क्षैतिज |
छवि एल्गोरिदम | एनयूसी/3डीएनआर/डीएनएस/डीआरसी/ईई |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 30pin_HRS |
संचार मोड | RS232-TTL, USB2.0 |
वोल्टेज आपूर्ति | 3.5 ~ 5.5 वी |
विशिष्ट बिजली की खपत | <1W |
तापमान माप | |
तापमान सीमा संचालित करना | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
तापमान मापन रेंज | -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस (अनुकूलन योग्य) |
तापमान सटीकता | ± 3 डिग्री सेल्सियस या ± 3% से अधिक (विशिष्ट) |
एसडीके | समर्थन विंडोज/लिनक्स एसडीके;वीडियो स्ट्रीम विश्लेषण और ग्रेस्केल से तापमान में रूपांतरण का एहसास करें |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4x25.4x25.8 (8.8 मिमी लेंस के साथ) 25.4X25.4X39.5 (13 मिमी लेंस के साथ) 25.4X25.4X38.3 (19 मिमी लेंस के साथ) |
वज़न | 22g ± 1g (8.8mm लेंस के साथ) 42g ± 1g (13mm लेंस के साथ) 40g ± 1g (19 मिमी लेंस के साथ) |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~ +85°C |
नमी | 5% ~ 95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 8.8mm/13mm/19mm |
यूएवी के लिए COIN612R थर्मल कैमरा का उपयोग विद्युत शक्ति निरीक्षण, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण का पता लगाने, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, आपदा राहत और बचाव, जंगल की आग की रोकथाम, शहरी सुरक्षा आदि के लिए किया जा सकता है।
1. इन्फ्रारेड थर्मल इमेजिंग क्या है?
प्रकृति में, वे सभी वस्तुएं जिनका तापमान परम शून्य (- 273 ℃) से अधिक है, अवरक्त किरणों को विकीर्ण कर सकती हैं।लक्ष्य और पृष्ठभूमि के बीच इन्फ्रारेड विकिरण तापमान अंतर को मापने के लिए इन्फ्रारेड कैमरा डिटेक्टर का उपयोग करके, आप विभिन्न इन्फ्रारेड छवियां प्राप्त कर सकते हैं, जिन्हें थर्मल छवियां भी कहा जाता है।
2. इन्फ्रारेड डिटेक्टर कैसे काम करते हैं?
इन्फ्रारेड विकिरण जो लक्ष्य द्वारा उत्सर्जित होता है, थर्मल डिटेक्टर की सेंसिंग रेंज में प्रवेश करता है, फिर इन्फ्रारेड डिटेक्टर विभिन्न तीव्रता के विकिरण सिग्नल को संबंधित विद्युत सिग्नल में परिवर्तित करता है, और फिर प्रवर्धन और वीडियो प्रोसेसिंग के माध्यम से इन्फ्रारेड छवि बनाता है जिसे देखा जा सकता है खुली आंखें।
3. कूल्ड इंफ्रारेड डिटेक्टरों के क्या फायदे हैं?
कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर कम तापमान पर संचालित होता है जो एक डिटेक्टर देवर कूलर (डीडीसी) द्वारा प्रदान किया जाता है।इसमें उच्च संवेदनशीलता है और यह बिना कूल्ड इंफ्रारेड डिटेक्टर की तुलना में अधिक सूक्ष्म तापमान अंतर को भेद सकता है।यह बहुत लंबी दूरी पर वस्तुओं का पता लगा सकता है, पहचान सकता है और पहचान सकता है जो दस किलोमीटर से अधिक दूर है।कूल्ड डिटेक्टर की संरचना बहुत जटिल है जिसके परिणामस्वरूप अनकूल्ड डिटेक्टर की तुलना में अपेक्षाकृत अधिक लागत आती है।
