रिमोट मॉनिटरिंग सिस्टम के लिए RS058 LWIR कूल्ड इन्फ्रारेड डिटेक्टर 640x512
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xनेटडी | ≤25mK | तकनीकी | अवरक्त |
---|---|---|---|
संकल्प | 640x512 / 15μm | वर्णक्रमीय श्रेणी | 7.7 ~ 9.5 (एलडब्ल्यू) |
सामग्री | T2SL | आकार | 148x58.5x71 मिमी |
हाई लाइट | RS058 LWIR कूल्ड इन्फ्रारेड डिटेक्टर,640x512 LWIR कूल्ड इन्फ्रारेड डिटेक्टर,रिमोट मॉनिटरिंग सिस्टम कूल्ड IR डिटेक्टर |
सुरक्षा अनुप्रयोग के लिए LWIR कूल्ड इन्फ्रारेड डिटेक्टर 640x512 / 15µm
GST C615S टाइप II सुपरलैटिस 640x512 / 15µm LWIR कूल्ड इन्फ्रारेड डिटेक्टर लंबी दूरी की निगरानी के लिए सुरक्षा कैमरे में एकीकृत

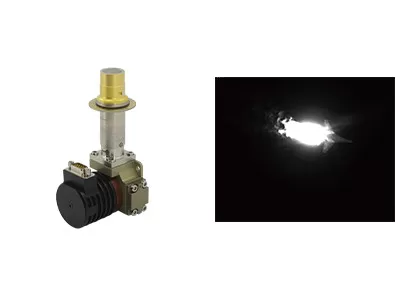

C615S एक 640x512 रिज़ॉल्यूशन, 15μm पिक्सेल आकार का लॉन्ग वेव इंफ्रारेड डिटेक्टर है जिसमें इंटीग्रेटेड देवर कूलर असेंबली (IDCA) है।अत्याधुनिक T2SL तकनीक को अपनाते हुए, इसमें उच्च क्वांटम दक्षता, उच्च फ्रेम दर, उच्च संवेदनशीलता, कम शोर, अच्छी एकरूपता है और यह धूल और परावर्तक हस्तक्षेप का विरोध कर सकता है।लक्ष्यों की उत्कृष्ट छवि गुणवत्ता विभिन्न जटिल वातावरणों के तहत प्राप्त की जा सकती है, जैसे धूल भरे वातावरण में वाहन चलाना, प्रकाश परावर्तन के साथ पानी पर जहाज चलाना और विमान बादल के माध्यम से उड़ रहा है।
640x512 रिज़ॉल्यूशन और पिक्सेल पिच को 15μm तक कम करने के साथ, C615S LWIR कूल्ड डिटेक्टर स्पष्ट छवि और बेहतर प्रदर्शन प्रदान करता है।यह सबसे उन्नत तकनीक, उच्च क्वांटम दक्षता, उच्च फ्रेम दर, उच्च संवेदनशीलता, कम शोर, सर्वोत्तम गैर-एकरूपता आदि में विशेषता है।
हस्तक्षेप के डर के बिना, C615S LWIR सुपरलैटिस डिटेक्टर जटिल पृष्ठभूमि में लक्ष्य का पता लगाने के लिए उपयुक्त है, जैसे कि पानी की सतह पर प्रकाश प्रतिबिंब के दृश्य में समुद्र पर जहाज, आकाश में बादलों की पृष्ठभूमि में विमान, आदि।
एलडब्ल्यूआईआर डिटेक्शन
• धूल भरे वातावरण के माध्यम से मजबूत पैठ और जटिल वातावरण के अनुकूलता
• सूरज की चमक के प्रभाव और प्रकाश परावर्तन से परेशान नहीं
• क्रायोजेनिक वस्तुओं का पता लगाने की क्षमता
T2SL प्रौद्योगिकी
• उच्च क्वांटम दक्षता, उच्च संवेदनशीलता, विशिष्ट NETD 25mK . जितना कम
• बड़े पैमाने पर उत्पादन, अच्छी एकरूपता
उच्च विश्वसनीयता
• उच्च एफपीए ऑपरेशन तापमान
आदर्श | C615S एलडब्ल्यूआईआर |
सामग्री | T2SL |
संकल्प | 640x512 |
पिक्सेल पिच | 15um |
वर्णक्रमीय श्रेणी | 7.7μm~9.5μm एलडब्ल्यू |
काम प्रणाली | स्नैपशॉट;आईटीआर और इंटरलेस बिनिंग इंटीग्रेशन मोड;विंडोज मोड;विरोधी प्रस्फुटन |
चार्ज क्षमता | आईटीआर: 12.22Me-/6.67Me- इंटरलेस बिनिंग: 24.44Me-/13.33Me- |
डानामिक रेंज | आईटीआर: 76dB इंटरलेस बिनिंग: 77dB |
आउटपुट चैनल | 4;अप करने के लिए 22.5 Mpixel/s प्रति आउटपुट |
नेटडी | ≤30mK (F2 आईटीआर) ≤25mK (F2 इंटरलेस बिनिंग) |
प्रभावी पिक्सेल दर | 99.5% |
प्रतिक्रिया गैर-एकरूपता | 8% |
कूलर प्रकार | RS058 |
स्थिर बिजली की खपत | <8W |
अधिकतम बिजली खपत | <17W |
बिजली की आपूर्ति | 24 वी डीसी |
ठंड का समय | <5min30s |
वज़न | 600g |
आयाम (मिमी) | 148x58.5x71 |
वर्किंग टेम्परेचर | -45 डिग्री सेल्सियस ~ +71 डिग्री सेल्सियस |
C615S LWIR कूल्ड IR सेंसर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है जैसे रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि।
1. अनकूल्ड फोकल प्लेन ऐरे माइक्रोबोलोमीटर कैसे काम करता है?
इन्फ्रारेड रेडिएंट थर्मल इफेक्ट के सिद्धांत का उपयोग करके, अनकूल्ड इन्फ्रारेड डिटेक्टर इन्फ्रारेड विकिरण ऊर्जा को इन्फ्रारेड अवशोषण सामग्री के साथ गर्मी ऊर्जा में परिवर्तित करता है, ताकि संवेदनशील सामग्री का तापमान बढ़ सके।फिर, संवेदनशील सामग्री का एक निश्चित भौतिक पैरामीटर तदनुसार बदल जाता है और वस्तु का पता लगाने के लिए डिज़ाइन किए गए एक निश्चित रूपांतरण तंत्र के माध्यम से विद्युत संकेत या दृश्य प्रकाश संकेत में परिवर्तित हो जाता है।
2. अनकूल्ड वोक्स माइक्रोबोलोमीटर का क्या फायदा है?
बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) डिवाइस की जरूरत नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।इसमें तेज शुरुआत, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन, कम लागत आदि के फायदे हैं।हालांकि बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर की संवेदनशीलता कूल्ड इंफ्रारेड डिटेक्टरों जितनी अच्छी नहीं है, विकास के वर्षों के बाद, इसकी लागत प्रदर्शन स्पष्ट रूप से कूल्ड डिटेक्टर की तुलना में बेहतर रहा है, जिसमें व्यापक अनुप्रयोग संभावना है।
