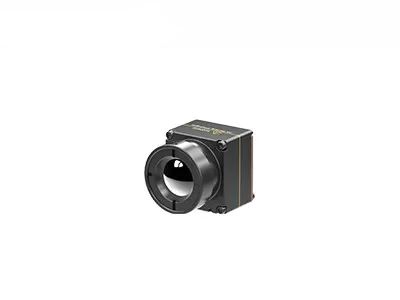

ड्रोन के लिए 9.1mm लेंस अनकूल्ड थर्मल इमेजिंग मॉड्यूल 30Hz 640x512 12μm

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या iTL612/आर
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 बिजली की खपत 0.7W
वर्णक्रमीय श्रेणी 8~14μm पिक्सेल पिच 12μm
विशिष्ट NETD 40mK फ्रेम रेट 30 हर्ट्ज
हाई लाइट

बिना ठंडा थर्मल इमेजिंग मॉड्यूल 30 हर्ट्ज

,

9.1 मिमी लेंस थर्मल इमेजिंग मॉड्यूल

,

640x512 ड्रोन थर्मल कैमरा कोर

एक संदेश छोड़ें
उत्पाद विवरण
TWIN612 थर्मल इमेजिंग मॉड्यूल



9.1mm लेंस, फ्रेम दर 30Hz बिना ठंडा 640x512 12μm ड्रोन के लिए थर्मल इमेजिंग मॉड्यूल



उत्पाद वर्णन


iTL612R इंफ्रारेड कैमरा कोर 640x512 / 12μm वेफर लेवल पैकेज (WLP) इंफ्रारेड थर्मल डिटेक्टर को एकीकृत करता है।यह 8 से 14μm तक स्पेक्ट्रल रेंज वाले ड्रोन के लिए एक बिना ठंडा LWIR रेडियोमेट्रिक थर्मल इमेजिंग मॉड्यूल है।

iTL612 थर्मल कैमरा मॉड्यूल में शार्प और क्रिस्प इमेज प्रेजेंटेशन, कॉम्पैक्ट साइज और कम कीमत की विशेषताएं हैं।पूरी तरह से अनुकूलित SWaP के लिए उन्मुख, iTL612R अनकूल्ड थर्मल मॉड्यूल सीमित स्थान के साथ इन्फ्रारेड सिस्टम एकीकरण के लिए एक विश्वसनीय समाधान प्रदान करता है।इसकी कॉम्पैक्ट संरचना समान विनिर्देश मॉड्यूल के शीर्ष स्तर पर पहुंच गई है।इसमें औद्योगिक तापमान माप के लिए -20 ℃ ~ 550 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।

ITL612 थर्मल मॉड्यूल विशेष रूप से भविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, वन आग रोकथाम, शहरी सुरक्षा आदि के क्षेत्र के लिए विकसित किया गया है।


मुख्य विशेषताएं


कॉम्पैक्ट और लाइटवेट डिज़ाइन
• आकार: 21mm×22.3mm×27.3mm (9.1mm लेंस के साथ)
• वजन: 20.8g ± 1.5g (9.1mm लेंस के साथ)
• कम बिजली की खपत 0.7W . जितनी कम हो

स्पष्ट छवि और सटीक रेडियोमेट्री
• बिल्कुल नई छवि प्रक्रिया एल्गोरिथम: NUC/3DNR/DNS/DRC/EE
• समर्थन विंडोज/लिनक्स/एआरएम एसडीके
• समर्थन क्षेत्रीय, बिंदु और इज़ोटेर्म तापमान माप

आसान एकीकरण के लिए विभिन्न इंटरफेस
• डीवीपी/एलवीडीएस/यूएसबी2.0 इंटरफेस, रॉ/वाईयूवी छवि डेटा आउटपुट, सीरियल पोर्ट नियंत्रण


उत्पाद की विशेषताएं



नमूना iTL612/आर
आईआर डिटेक्टर प्रदर्शन
संवेदनशील सामग्री वैनेडियम ऑक्साइड
संकल्प 640×512
पिक्सेल आकार 12μm
वर्णक्रमीय श्रेणी 8~14μm
विशिष्ट NETD ≤40mk
मूर्ति प्रोद्योगिकी
फ्रेम रेट 30 हर्ट्ज
स्टार्टअप का समय 5एस
डिजिटल वीडियो रॉ/वाईयूवी/बीटी656
छवि एल्गोरिदम गैर-एकरूपता सुधार (एनयूसी)
3D शोर में कमी (3DNR)
डी-शोर (डीएनएस)
गतिशील रेंज संपीड़न (डीआरसी)
एज एन्हांसमेंट (ईई)
छवि प्रदर्शन काला गर्म/सफेद गर्म/छद्म रंग
पीसी सॉफ्टवेयर
आईसीसी सॉफ्टवेयर मॉड्यूल नियंत्रण और वीडियो प्रदर्शन
विद्युत निर्दिष्टीकरण
मानक बाहरी इंटरफ़ेस 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, पुरुष)
यूएसबी विस्तार बोर्ड टाइप-सी
संचार अंतरफलक RS232-TTL/USB2.0
डिजिटल वीडियो इंटरफ़ेस CMOS8/USB2.0
वोल्टेज आपूर्ति 3.3V ± 0.1V वीडीसी
विशिष्ट बिजली की खपत 0.7W
तापमान माप
तापमान रेंज आपरेट करना -10 डिग्री सेल्सियस ~ + 50 डिग्री सेल्सियस
तापमान मापन रेंज -20 डिग्री सेल्सियस ~ + 150 डिग्री सेल्सियस, 0 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस;समर्थन अनुकूलन और विस्तार
तापमान मापन सटीकता ± 3 डिग्री सेल्सियस या ± 3% (@ 23 ℃ ± 3 ℃) से अधिक
क्षेत्रीय तापमान मापन आउटपुट क्षेत्रीय तापमान के अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें
एसडीके समर्थन विंडोज/लिनक्स/एआरएम;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें
भौतिक विशेषताएं
आकार (मिमी) 21×22.3×27.3 (9.1 मिमी लेंस के साथ)
वज़न 20.8g ± 1.5g (9.1mm लेंस के साथ)
पर्यावरण अनुकूलता
परिचालन तापमान -40°C~+70°C
भंडारण तापमान -45°C~+85°C
नमी 5% ~ 95%, गैर-संघनक
कंपन 5.35 ग्राम, 3 अक्ष
झटका हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा
प्रमाण पत्र आरओएचएस2.0/पहुंच
प्रकाशिकी
वैकल्पिक लेंस फिक्स्ड फोकस एथर्मल: 9.1mm



औद्योगिक अनुप्रयोग


iTL612/R थर्मल इमेजिंग मॉड्यूल को यूएवी पेलोड और पहनने योग्य उपकरणों में एकीकृत किया जा सकता है ताकि इसका व्यापक रूप से क्षेत्रों में उपयोग किया जा सकेभविष्य कहनेवाला रखरखाव, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, राहत और बचाव, जंगल की आग की रोकथाम, शहरी सुरक्षा आदि.
ड्रोन के लिए 9.1mm लेंस अनकूल्ड थर्मल इमेजिंग मॉड्यूल 30Hz 640x512 12μm 0


अनकूल्ड थर्मल इमेजिंग सॉल्यूशन



ड्रोन के लिए 9.1mm लेंस अनकूल्ड थर्मल इमेजिंग मॉड्यूल 30Hz 640x512 12μm 1



पूछे जाने वाले प्रश्न



1. अनकूल्ड फोकल प्लेन ऐरे माइक्रोबोलोमीटर कैसे काम करता है?

इन्फ्रारेड रेडिएंट थर्मल इफेक्ट के सिद्धांत का उपयोग करके, अनकूल्ड इन्फ्रारेड डिटेक्टर इन्फ्रारेड विकिरण ऊर्जा को इन्फ्रारेड अवशोषण सामग्री के साथ गर्मी ऊर्जा में परिवर्तित करता है, ताकि संवेदनशील सामग्री का तापमान बढ़ सके।फिर, संवेदनशील सामग्री का एक निश्चित भौतिक पैरामीटर तदनुसार बदल जाता है और वस्तु का पता लगाने के लिए डिज़ाइन किए गए एक निश्चित रूपांतरण तंत्र के माध्यम से विद्युत संकेत या दृश्य प्रकाश संकेत में परिवर्तित हो जाता है।



2. बिना कूल्ड इंफ्रारेड डिटेक्टर का क्या फायदा है?

बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर को इंटीग्रेटेड देवर कूलर असेंबली (IDCA) डिवाइस की जरूरत नहीं होती है और यह कमरे के तापमान पर काम कर सकता है।इसमें तेज शुरुआत, कम बिजली की खपत, छोटे आकार, हल्के वजन, लंबे जीवन, कम लागत आदि के फायदे हैं।हालांकि बिना कूल्ड इंफ्रारेड फोकल प्लेन डिटेक्टर की संवेदनशीलता कूल्ड इंफ्रारेड डिटेक्टरों जितनी अच्छी नहीं है, विकास के वर्षों के बाद, इसकी लागत प्रदर्शन स्पष्ट रूप से कूल्ड डिटेक्टर की तुलना में बेहतर रहा है, जिसमें व्यापक अनुप्रयोग संभावना है।
