स्मार्ट ब्रीडिंग के लिए अनकूल्ड LWIR 640x512 / 12μm थर्मल इमेजिंग मॉड्यूल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 640x512 / 12μm | विशिष्ट NETD | 40mK |
---|---|---|---|
वर्णक्रमीय श्रेणी | 8~14μm | आकार | 25.4×25.4×27.4 (9.1 मिमी लेंस के साथ) |
तापमान की रेंज | -20 ℃ ~ + 550 ℃ (अनुकूलन योग्य) | तापमान सटीकता | ± 3 ℃ या ± 3% |
हाई लाइट | 640x512 एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल,स्मार्ट प्रजनन एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल |

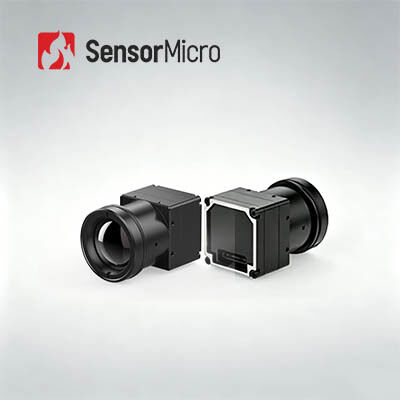

स्मार्ट ब्रीडिंग के लिए अनकूल्ड LWIR 640x512 / 12μM थर्मल इमेजिंग मॉड्यूल
COIN612R एक किफायती इन्फ्रारेड कैमरा है जिसमें थर्मल इमेजिंग सिस्टम है जिसे वाणिज्यिक मानव रहित हवाई वाहनों (ड्रोन / यूएवी) के लिए डिज़ाइन किया गया है।यहआकार में छोटा और वजन में हल्का है, जिसे आसानी से हल्के यूएवी में एकीकृत किया जा सकता है ताकि हवा और जमीन की स्थिति की सभी मौसम की निगरानी का एहसास हो सके।
COIN612R इन्फ्रारेड कैमरा कोर 640x512 / 12μm वेफर लेवल पैकेज (WLP) इन्फ्रारेड थर्मल डिटेक्टर को एकीकृत करता है।इसमें शार्प और क्रिस्प इमेज प्रेजेंटेशन, कॉम्पैक्ट साइज और कम कीमत है।इस थर्मल कैमरा मॉड्यूल में औद्योगिक तापमान माप के लिए -20 ℃ ~ 550 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
- मिनी आकार
- हल्का वजन
- विशिष्ट NETD≤40mk
- उच्च गुणवत्ता वाली छवि
- कम बिजली की खपत
- तेजी से विकास और एकीकरण
नमूना | COIN612/R |
आईआर डिटेक्टर प्रदर्शन | |
संवेदनशील सामग्री | वैनेडियम ऑक्साइड |
संकल्प | 640×512 |
पिक्सेल पिच | 12μm |
वर्णक्रमीय श्रेणी | 8μm ~ 14μm |
विशिष्ट NETD | 40mK |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज / 30 हर्ट्ज |
स्टार्टअप का समय | 5एस |
एनालॉग वीडियो | पाल/एनटीएससी |
डिजिटल वीडियो | रॉ/वाईयूवी/बीटी656 |
छवि एल्गोरिदम | गैर-एकरूपता सुधार (एनयूसी) 3D शोर में कमी (3DNR) 2डी शोर में कमी (डीएनएस) गतिशील रेंज संपीड़न (डीआरसी) एज एन्हांसमेंट (ईई) |
डिजिटल ज़ूम | 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8 (वाईयूवी आउटपुट) |
छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
पीसी सॉफ्टवेयर | |
आईसीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो प्रदर्शन |
विद्युत निर्दिष्टीकरण | |
मानक बाहरी इंटरफ़ेस | 50Pin_HRS: DF40C-50DP-0.4V(51), (HRS, पुरुष) |
यूएसबी विस्तार बोर्ड | टाइप-सी |
संचार अंतरफलक | टीटीएल-232/यूएसबी2.0 |
डिजिटल वीडियो इंटरफ़ेस | CMOS8/CMOS16/LVDS/USB2.0 |
वोल्टेज आपूर्ति | 4 ~ 5.5 वी |
विशिष्ट बिजली की खपत | 0.9W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10 ℃ ~ + 50 ℃ |
तापमान मापन रेंज | -20 ℃ ~ 150 ℃, 0 ℃ ~ 550 ℃ (समर्थन विस्तार और अनुकूलन) |
तापमान मापन सटीकता | ± 3 ℃ या ± 3% से अधिक |
क्षेत्रीय तापमान मापन | आउटपुट क्षेत्रीय तापमान के अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें |
एसडीके | विंडोज़/लिनक्स/एआरएम;वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
भौतिक विशेषताएं | |
आकार (मिमी) | 25.4×25.4×27.4 (9.1 मिमी लेंस के साथ) 25.4×25.4×39.5 (13 मिमी लेंस के साथ) 25.4×25.4×38.3 (19 मिमी लेंस के साथ) |
वज़न | 27g ± 2g (9.1mm लेंस के साथ) 40 ग्राम ± 2 जी (13 मिमी लेंस के साथ) 41g ± 2g (19 मिमी लेंस के साथ) |
पर्यावरण अनुकूलता | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~ +85°C |
नमी | 5% ~ 95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा |
प्रमाणपत्र | आरओएचएस2.0/पहुंच |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 9.1mm/13mm/19mm |
सुरक्षा स्तर | IP67 रेटिंग (सामने की सतह) |
यूएवी के लिए COIN612R थर्मल कैमरा का उपयोग विद्युत शक्ति निरीक्षण, फोटोवोल्टिक निरीक्षण, पर्यावरण संरक्षण का पता लगाने, वैज्ञानिक अनुसंधान, हवाई फोटोग्राफी, पुलिस जांच, आपदा राहत और बचाव, जंगल की आग की रोकथाम, शहरी सुरक्षा आदि के लिए किया जा सकता है।
1. छद्म रंग क्या है?
छद्म रंग, जिसे झूठा रंग भी कहा जाता है, वस्तुओं के थर्मल वितरण को इन्फ्रारेड थर्मल इमेजिंग सिस्टम द्वारा दृश्य चित्रों में परिवर्तित किया जा सकता है और मॉनीटर पर ग्रे स्तर या छद्म रंग में प्रदर्शित किया जा सकता है।इस प्रकार वस्तुओं का तापमान वितरण प्राप्त किया जा सकता है।लोगों के लिए आसानी से एक थर्मल छवि का नेत्रहीन विश्लेषण करना आसान बनाने के लिए इसे तापमान में अंतर का प्रतिनिधित्व करने वाले झूठे रंगों का उपयोग करके दर्शाया गया है।
2. जीएसटी थर्मल इमेजिंग मॉड्यूल कितने छद्म रंग पेश कर सकता है?
- सफेद गर्म
- लवा
- आयरनबो
- गर्म लोहा
- चिकित्सा
- आर्कटिक
- इंद्रधनुष1
- इंद्रधनुष 2
- लाल गरम
- सफेद गर्म
