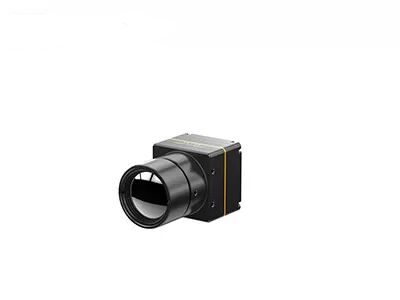

विभिन्न IR लेंस के साथ VOx अनकूल्ड थर्मल कैमरा कोर लॉन्गवेव
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसंकल्प | 400x300 / 17μm | फ्रेम रेट | 25 हर्ट्ज/30 हर्ट्ज/50 हर्ट्ज/60 हर्ट्ज |
---|---|---|---|
तापमान की रेंज | -20 ℃ ~ + 550 ℃ (अनुकूलन योग्य) | तापमान सटीकता | ± 3 ℃ या ± 3% |
नेटडी | 40mK | वर्णक्रमीय श्रेणी | 8~14μm |
हाई लाइट | Longwave FPA थर्मल कैमरा कोर,VOx अनकूल्ड थर्मल कैमरा कोर,8X निरंतर ज़ूम अनकूल्ड थर्मल मॉड्यूल |
अनकूल्ड थर्मल कैमरा कोर लॉन्गवेव FPA 400x300 / 17μm VOx
COIN417/R अनकूल्ड इंफ्रारेड मॉड्यूल 400x300 / 17μm वेफर लेवल पैकेज (WLP) इंफ्रारेड इमेजिंग डिटेक्टर, हाई परफॉर्मेंस सिग्नल प्रोसेसिंग सर्किट और इमेज प्रोसेसिंग एल्गोरिदम को एकीकृत करता है।वेफर स्तर की पैकेजिंग तकनीक के लिए धन्यवाद, WLP इन्फ्रारेड डिटेक्टर में सरल निर्माण प्रक्रिया है और इसे एकीकृत करना आसान है, जो उच्च मात्रा और कम लागत के उत्पादन के लिए अधिक उपयुक्त है।
COIN417/R इंफ्रारेड मॉड्यूल में तेज और क्रिस्प थर्मल इमेज प्रेजेंटेशन, कॉम्पैक्ट आकार और कम लागत है।इसमें औद्योगिक तापमान माप के लिए -20 ℃ ~ 550 ℃ से माप सीमा के साथ एक वैकल्पिक थर्मोग्राफिक फ़ंक्शन भी है।
अब तक, हमने अपने ग्राहकों को विभिन्न परिपक्व और स्थिर इन्फ्रारेड थर्मल इमेजिंग समाधान प्रदान किए हैं।COIN श्रृंखला के इन्फ्रारेड मॉड्यूल को अधिक टर्मिनल उत्पादों में एकीकृत करना आसान है और ग्राहकों के लिए लागत को बहुत कम करता है।
- मिनी आकार: 25.4x25.4x14.1 मिमी
- हल्का वजन
- NETD<40mk
- उच्च गुणवत्ता वाली छवि
- कम बिजली की खपत
- तेजी से विकास और एकीकरण
नमूना | COIN417/R |
आईआर डिटेक्टर प्रदर्शन | |
संकल्प | 400x300 |
पिक्सेल पिच | 17μm |
वर्णक्रमीय श्रेणी | 8~14μm |
नेटडी | <40mk |
मूर्ति प्रोद्योगिकी | |
फ्रेम रेट | 25 हर्ट्ज/30 हर्ट्ज/50 हर्ट्ज/60 हर्ट्ज |
स्टार्टअप का समय | 10s |
एनालॉग वीडियो | पाल/एनटीएससी |
डिजिटल वीडियो | रॉ/वाईयूवी/बीटी656 |
डिमिंग मोड | रैखिक/हिस्टोग्राम/मिश्रित |
डिजिटल ज़ूम | 1 ~ 8X निरंतर ज़ूम, चरण आकार 1/8 |
छवि प्रदर्शन | काला गर्म/सफेद गर्म/छद्म रंग |
छवि दिशा | क्षैतिज/लंबवत/तिरछे पलटें |
छवि एल्गोरिदम | एनयूसी/एजीसी/आईडीई/डीएनआर |
विद्युत विशिष्टता | |
मानक बाहरी इंटरफ़ेस | 30pin_HRS |
संचार मोड | RS232-TTL, 115200bps |
वोल्टेज आपूर्ति | 3.5 ~ 5.5 वी |
विशिष्ट बिजली की खपत | <1.1W |
तापमान माप | |
तापमान रेंज आपरेट करना | -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस |
तापमान मापन रेंज | -20 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस, 100 डिग्री सेल्सियस ~ 550 डिग्री सेल्सियस |
तापमान सटीकता | ± 3 ℃ या ± 3% (अधिकतम मूल्य लें) |
एसडीके | समर्थन एआरएम/विंडोज/लिनक्स एसडीके, पूर्ण स्क्रीन थर्मोग्राफी |
भौतिक विशेषताएं | |
आयाम (मिमी) | 25.4x25.4x14.1 (शटर के साथ) |
वज़न | 13g ± 0.5g (लेंस के बिना) |
पर्यावरण अनुकूलन | |
प्रचालन तापमान | -40°C ~ +70°C |
भंडारण तापमान | -45°C ~ +85°C |
नमी | 5% ~ 95%, गैर-संघनक |
कंपन | यादृच्छिक कंपन 5.35grms, 3 अक्ष |
झटका | हाफ-साइन वेव, 40g/11ms, 3 एक्सिस 6 दिशा |
प्रकाशिकी | |
वैकल्पिक लेंस | फिक्स्ड फोकस एथर्मल: 9.7mm/15mm/19mm |
COIN417/R इन्फ्रारेड कैमरा कोर व्यापक रूप से थर्मोग्राफी, सुरक्षा और निगरानी, आउटडोर, अग्निशमन और बचाव, AIoT, इंटेलिजेंट हार्डवेयर, UAV पेलोड, ADAS आदि में उपयोग किया जाता है।
1. छद्म रंग क्या है?
छद्म रंग, जिसे झूठा रंग भी कहा जाता है, वस्तुओं के थर्मल वितरण को इन्फ्रारेड थर्मल इमेजिंग सिस्टम द्वारा दृश्य चित्रों में परिवर्तित किया जा सकता है और मॉनीटर पर ग्रे स्तर या छद्म रंग में प्रदर्शित किया जा सकता है।इस प्रकार वस्तुओं का तापमान वितरण प्राप्त किया जा सकता है।लोगों के लिए आसानी से एक थर्मल छवि का नेत्रहीन विश्लेषण करना आसान बनाने के लिए इसे तापमान में अंतर का प्रतिनिधित्व करने वाले झूठे रंगों का उपयोग करके दर्शाया गया है।
2. जीएसटी थर्मल इमेजिंग मॉड्यूल कितने छद्म रंग पेश कर सकता है?
- सफेद गर्म
- लवा
- आयरनबो
- गर्म लोहा
- चिकित्सा
- आर्कटिक
- इंद्रधनुष1
- इंद्रधनुष 2
- लाल गरम
- सफेद गर्म
