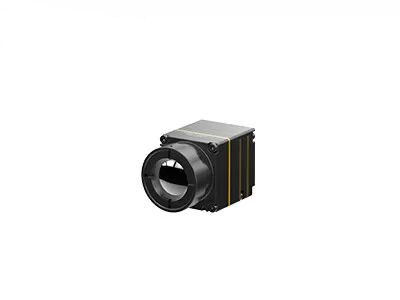

1280x1024 रिज़ॉल्यूशन और पावर मेंटेनेंस के लिए 8μm पिक्सेल पिच के साथ अनकूल्ड एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | आईटीएल1208 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 1280x1024 | बिजली की खपत | 1 माह |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 8μm |
| विशिष्ट NETD | ≤30mK | फ्रेम रेट | 25/30 हर्ट्ज |
| प्रमुखता देना | एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल 12um,उपयोगी भार एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल,एलडब्ल्यूआईआर थर्मल कैमरा कोर 640x512 |
||
उत्पाद विवरण
अनकूल्ड LWIR थर्मल इमेजिंग मॉड्यूल 1280x1024/8μm पावर मेंटेनेंस के लिए
उत्पाद अवलोकन
विशेष रूप से हैंडहेल्ड टर्मिनलों और वाहन-जनित/पोर्टेबल मोबाइल प्लेटफार्मों के लिए अनुकूलित, iTL1208 8μm मेगापिक्सेल इन्फ्रारेड कैमरा कोर भारी और बड़े उच्च-रिज़ॉल्यूशन थर्मल इमेजिंग मॉड्यूल की मुख्य समस्या को हल करता है। इसका 22.6×22.6×34.5mm मिनी बॉडी और 35.7g हल्का डिज़ाइन हैंडहेल्ड उपकरणों और छोटे मोबाइल वाहकों की आकार और भार सीमाओं के लिए पूरी तरह से अनुकूल है।
शीर्ष इमेजिंग प्रदर्शन को बनाए रखते हुए, यह 30mK उच्च संवेदनशीलता के साथ 1280×1024 HD थर्मल चित्र प्रदान करता है ताकि ऑन-साइट सूक्ष्म गर्मी परिवर्तनों को कैप्चर किया जा सके। लचीला लेंस मिलान, MIPI हाई-स्पीड आउटपुट, RAW/YUV डुअल डेटा आउटपुट और सरल सीरियल/I2C नियंत्रण मोबाइल थर्मल उपकरणों के लिए संरचनात्मक असेंबली और प्रोग्राम डिबगिंग को बहुत सरल बनाते हैं। पोर्टेबल कानून प्रवर्तन, फील्ड बचाव, हैंडहेल्ड औद्योगिक परीक्षण और मोबाइल निगरानी थर्मल उत्पादों के लिए पसंदीदा कोर घटक।
मुख्य विशेषताएं
अत्यधिक हल्का डिज़ाइन
- 22.6×22.6×34.5mm का कॉम्पैक्ट आकार और 35.7g का वजन (12mm लेंस सहित)
- अपनी श्रेणी में उच्चतम एकीकरण स्तरों में से एक
उच्च संवेदनशीलता, सटीक पहचान
- 8μm अल्ट्रा-स्मॉल पिक्सेल आकार 1280×1024 रिज़ॉल्यूशन के साथ, जो बारीक विवरण और स्पष्ट चित्र प्रदान करता है
- विशिष्ट NETD ≤30mK, सूक्ष्म तापमान अंतर की विश्वसनीय पहचान को सक्षम करता है
सरलीकृत विकास, तेज एकीकरण
- विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए कई ऑप्टिकल लेंस विकल्प उपलब्ध हैं
- MIPI CSI इमेज आउटपुट इंटरफ़ेस का समर्थन करता है
- RAW और YUV इमेज डेटा आउटपुट, सीरियल पोर्ट/I2C के माध्यम से नियंत्रण के साथ
उत्पाद विनिर्देश
| मॉडल | iTL1208 |
|---|---|
| IR डिटेक्टर संकेतक | |
| संवेदनशील सामग्री | VOx |
| रिज़ॉल्यूशन | 1280×1024 |
| पिक्सेल आकार | 8μm |
| स्पेक्ट्रल प्रतिक्रिया | 8μm ~ 14μm |
| विशिष्ट NETD | ≤30mK |
| छवि प्रसंस्करण | |
| डिजिटल फ्रेम दर | 25/30Hz |
| स्टार्ट-अप समय | ≤6s |
| डिजिटल वीडियो | RAW/YUV |
| छवि एल्गोरिथम | NUC/3DNR/DNS/DRC/EE |
| छवि प्रदर्शन | 10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| पीसी सॉफ्टवेयर | |
| पीसी सॉफ्टवेयर | मॉड्यूल नियंत्रण और वीडियो डिस्प्ले |
| इलेक्ट्रिकल | |
| मानक बाहरी इंटरफ़ेस | 34पिन_कनेक्टर इंटरफ़ेस: BP04SD-34-0065-R0 |
| संचार इंटरफ़ेस | TTL-232/I2C |
| डिजिटल वीडियो इंटरफ़ेस | MIPI-CSI |
| आपूर्ति वोल्टेज | 4.5-5.5V |
| विशिष्ट बिजली की खपत | 1W |
| मैकेनिकल | |
| आकार (लेंस सहित) | 5mm लेंस के साथ: 22.6mm×22.6mm×50mm (लेंस बाहरी व्यास Φ37mm) 10mm लेंस के साथ: 22.6mm×22.6mm×45.3mm (लेंस बाहरी व्यास Φ33mm) 12mm लेंस के साथ: 22.6mm×22.6mm×34.5mm (लेंस बाहरी व्यास Φ26.6mm) 17mm लेंस के साथ: 22.6mm×22.6mm×35.4mm (लेंस बाहरी व्यास Φ27mm) 25mm लेंस के साथ: 22.6mm×22.6mm×44.2mm (लेंस बाहरी व्यास Φ33mm) 35mm लेंस के साथ: 22.6mm×22.6mm×50.9mm (लेंस बाहरी व्यास Φ43.2mm) |
| वजन (लेंस सहित) | 85.5±4.5g (5mm लेंस के साथ) 70.5±3.6g (10mm लेंस के साथ) 35.7±2g (12mm लेंस के साथ) 40.7±2.1g (17mm लेंस के साथ) 71.0±3.6g (25mm लेंस के साथ) 110±5.5g (35mm लेंस के साथ) |
| पर्यावरणीय अनुकूलनशीलता | |
| संचालन तापमान | -40℃~+70℃ |
| भंडारण तापमान | -45℃~+85℃ |
| आर्द्रता | 5%~95%, गैर-संक्षेपण |
| कंपन | 5.35grms, रैंडम वाइब्रेशन, 3-एक्सिस |
| प्रभाव | हाफ साइन वेव, 40g/11ms, प्रभाव दिशा X एक्सिस, 3 बार |
| प्रमाणन | ROHS2.0/REACH |
| ऑप्टिकल लेंस | फिक्स्ड फोकस एथर्मल: 5/10/12/17/25/35mm |
औद्योगिक अनुप्रयोग
iTL1208 थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से वन अग्निशमन, पावर मेंटेनेंस, फोटोवोल्टिक निरीक्षण, सुरक्षा निगरानी, पहनने योग्य उपकरण, पोर्टेबल उपकरण आदि जैसे क्षेत्रों में उपयोग किया जा सकता है।
हमारे फायदे
सेंसरमाइक्रो दुनिया का अग्रणी इन्फ्रारेड डिटेक्टर निर्माता और सेवा प्रदाता है। यह दुनिया भर के ग्राहकों को उच्च प्रदर्शन वाले अनकूल्ड और कूल्ड थर्मल इमेजिंग डिटेक्टर प्रदान करने और अपने पेशेवर अनुप्रयोग अनुभव को साझा करने के लिए तैयार है।
सेंसरमाइक्रो विभिन्न प्रारूपों और वेवबैंड के साथ उन्नत इन्फ्रारेड डिटेक्टर, कैमरा कोर और मॉड्यूल प्रदान करता है। स्पष्टता, संवेदनशीलता और दक्षता के लिए डिज़ाइन किए गए, हमारे उत्पाद विभिन्न प्रणालियों में निर्बाध रूप से एकीकृत होते हैं - उद्योगों में अगली पीढ़ी की इमेजिंग और सेंसिंग अनुप्रयोगों को सशक्त बनाते हैं।
सेंसरमाइक्रो डिटेक्टरों का व्यापक रूप से थर्मोग्राफी, सुरक्षा और निगरानी, व्यक्तिगत दृष्टि, ऑटोमोटिव और उपभोक्ता इन्फ्रारेड उत्पादों में उपयोग किया गया है। सेंसरमाइक्रो की वॉल्यूम उत्पादन क्षमता इसे सभी मौजूदा और उभरते बाजारों से बढ़ती मांग को पूरा करने में सक्षम बनाती है।
अक्सर पूछे जाने वाले प्रश्न
स्यूडो कलर क्या है?
स्यूडो कलर, जिसे फॉल्स कलर भी कहा जाता है, वस्तुओं के थर्मल वितरण को इन्फ्रारेड थर्मल इमेजिंग सिस्टम द्वारा दृश्य चित्रों में बदला जा सकता है और मॉनिटर पर ग्रे स्तर या स्यूडो कलर में प्रदर्शित किया जा सकता है। इस प्रकार वस्तुओं के तापमान वितरण को प्राप्त किया जा सकता है। ताकि लोगों के लिए थर्मल इमेज का आसानी से विश्लेषण करना आसान हो सके, इसे तापमान में अंतर का प्रतिनिधित्व करने वाले फॉल्स कलर का उपयोग करके दर्शाया जाता है।
सेंसरमाइक्रो थर्मल इमेजिंग मॉड्यूल कितने स्यूडो कलर प्रदान कर सकता है?
- व्हाइट हॉट
- लावा
- आयरनबो
- हॉट आयरन
- मेडिकल
- आर्कटिक
- रेनबो1
- रेनबो2
- रेड हॉट
- व्हाइट हॉट
