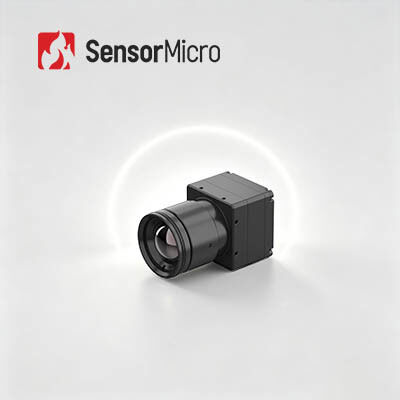

औद्योगिक विजन के लिए 640x512/12µm के साथ LWIR VOx रेडिओमेट्रिक थर्मल इमेजिंग मॉड्यूल
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | COIN612RG2 |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | बिजली की खपत | 0.65 डब्ल्यू |
|---|---|---|---|
| वर्णक्रमीय श्रेणी | 8~14μm | पिक्सेल पिच | 12μm |
| नेटडी | ≤25mK/F1.0/25℃ | फ्रेम रेट | 25हर्ट्ज/30हर्ट्ज |
| प्रमुखता देना | वीओएक्स थर्मल इमेजिंग मॉड्यूल,12um एलडब्ल्यूआईआर थर्मल इमेजिंग मॉड्यूल,एलडब्ल्यूआईआर वीओएक्स थर्मल इमेजिंग मॉड्यूल |
||
उत्पाद विवरण
औद्योगिक दृष्टि के लिए LWIR VOx रेडियोमेट्रिक थर्मल इमेजिंग मॉड्यूल 640x512/12μm
उत्पाद अवलोकन
COIN612RG2 एक उच्च प्रदर्शन वाला मिनी इन्फ्रारेड तापमान माप कैमरा कोर है जिसे औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। 640*512 उच्च-रिज़ॉल्यूशन एपेक्सकोर डिटेक्टर से सुसज्जित, यह NETD≤25mK के साथ अल्ट्रा-क्लियर थर्मल इमेजिंग और ±2°C या ±2% तक सटीक तापमान माप प्रदान करता है। बेहद छोटा आकार, हल्का डिज़ाइन और कम बिजली की खपत इसे विभिन्न बुद्धिमान उपकरणों में एम्बेड करने के लिए आदर्श बनाती है। न्यूनतम माध्यमिक विकास कठिनाई के साथ कई इंटरफेस और अनुकूलन योग्य लेंस का समर्थन करते हुए, यह मॉड्यूल औद्योगिक थर्मोग्राफी, प्रक्रिया नियंत्रण और बुद्धिमान विनिर्माण अनुप्रयोगों के लिए बिल्कुल सही है।
मुख्य विशेषताएं
- व्यापक कार्यक्षमता:NETD≤25mK के साथ ApexCore वेफर-स्तरीय इन्फ्रारेड डिटेक्टर का उपयोग करके विकसित किया गया
- उन्नत छवि प्रसंस्करण:उन्नत छवि गुणवत्ता के लिए उन्नत एल्गोरिदम के साथ व्यापक रूप से उपयोग किए जाने वाले एफपीए को संयोजित करता है
- सटीक तापमान माप:±2°C या ±2% तक सटीकता, अनुकूलन योग्य एक्सटेंशन के साथ -20°C से 150°C और 100°C से 550°C की रेंज का समर्थन
- संक्षिप्त परिरूप:आयाम: 25.4*25.4*15.7 मिमी, वजन: 15±1 ग्राम
- कम बिजली की खपत:≤0.65W सामान्य बिजली उपयोग
- एकाधिक विन्यास:विविध अनुप्रयोग आवश्यकताओं को पूरा करने के लिए वैकल्पिक ऑप्टिकल लेंस
- लचीले इंटरफ़ेस:USB2.0/DVP/LVDS/BT.656 इमेज आउटपुट इंटरफेस का समर्थन करता है
- बहुमुखी डेटा आउटपुट:सीरियल पोर्ट नियंत्रण के साथ RAW/YUV/TMP छवि डेटा आउटपुट
उत्पाद विशिष्टताएँ
| नमूना | COIN612RG2 |
|---|---|
| आईआर डिटेक्टर संकेतक |
संवेदनशील सामग्री:स्वर संकल्प:640*512 पिक्सेल आकार:12μm वर्णक्रमीय प्रतिक्रिया:8μm ~ 14μm विशिष्ट एनईटीडी:≤25mK/F1.0/25℃ |
| मूर्ति प्रोद्योगिकी |
डिजिटल फ़्रेम दर:25/30 हर्ट्ज स्टार्टअप का समय:6s एनालॉग वीडियो:पीएएल/एनटीएससी डिजिटल वीडियो:रॉ/YUV422/TMP छवि एल्गोरिदम:गैर-एकरूपता सुधार (एनयूसी), 3डी शोर कटौती (3डीएनआर), 2डी शोर दमन (डीएनएस), डायनामिक रेंज संपीड़न (डीआरसी), एज एन्हांसमेंट (ईई) छवि प्रदर्शन:10 प्रकार (व्हाइट हॉट/लावा/आयरन रेड/हॉट आयरन/मेडिकल/आर्कटिक/रेनबो 1/रेनबो 2/टिंट/ब्लैक हॉट) |
| विद्युतीय |
मानक बाहरी इंटरफ़ेस:50पिन: डीएफ40सी-50डीपी-0.4वी(51), (एचआरएस,पुरुष) यूएसबी विस्तार बोर्ड:USB3.0/USB2.0/VPC/USB2.0&VPC संचार इंटरफेस:टीटीएल-232/यूएसबी2.0 डिजिटल वीडियो इंटरफ़ेस:डीवीपी8/डीवीपी16/यूएसबी2.0/बीटी.656/एलवीडीएस वोल्टेज आपूर्ति:4.5~5.5V विशिष्ट बिजली की खपत:0.65W |
| तापमान माप |
परिचालन तापमान:-10℃~+50℃ तापमान मापन रेंज:-20℃~150℃, 100℃~550℃; अनुकूलन और विस्तार का समर्थन करें तापमान माप सटीकता:±2°C या ±2% (जो भी अधिक हो) आंशिक तापमान माप:तापमान माप क्षेत्रों के अधिकतम, न्यूनतम और औसत मूल्य का समर्थन करें एसडीके:एंड्रॉइड/विंडोज़/लिनक्स; वीडियो स्ट्रीम विश्लेषण और ग्रे से तापमान में रूपांतरण प्राप्त करें |
| यांत्रिक |
नंगे कोर का आकार:25.4*25.4*15.7मिमी नंगे कोर वजन:15±1 ग्राम |
| पर्यावरण अनुकूलता |
परिचालन तापमान:-40℃~+70℃ भंडारण तापमान:-45℃~+85℃ नमी:5%~95%, गैर-संघनक कंपन:5.35 ग्राम, यादृच्छिक कंपन, 3-अक्ष प्रभाव:हाफ साइन वेव, 40 ग्राम/11 एमएस, प्रभाव दिशा 3 अक्ष, 6 दिशा प्रमाणीकरण:ROHS2.0/पहुंच |
| ऑप्टिकल लेंस |
ऑप्टिकल लेंस:फिक्स्ड फोकस एथरमल: 4.8 मिमी/7 मिमी/9.1 मिमी/13 मिमी/19 मिमी/25 मीटर/35 मिमी सुरक्षा स्तर:IP67 (फ्रंट लेंस) |
औद्योगिक अनुप्रयोग
COIN612RG2 थर्मल इमेजिंग मॉड्यूल थर्मोग्राफी, औद्योगिक विजन, अग्निशमन और बचाव, सुरक्षा निगरानी, आउटडोर अवलोकन, मशीन विजन, उपभोक्ता इलेक्ट्रॉनिक्स और संबंधित क्षेत्रों में लागू किया जाता है।
अक्सर पूछे जाने वाले प्रश्नों
छद्म रंग क्या है?
छद्म रंग, जिसे झूठा रंग भी कहा जाता है, इन्फ्रारेड थर्मल इमेजिंग सिस्टम के माध्यम से वस्तुओं के थर्मल वितरण को दृश्य चित्रों में बदल देता है, जो मॉनिटर पर ग्रे लेवल या छद्म रंग में प्रदर्शित होता है। यह वस्तुओं में तापमान वितरण के दृश्य को सक्षम बनाता है। थर्मल छवियों के आसान विश्लेषण की सुविधा के लिए, दृश्य प्रतिनिधित्व के लिए तापमान अंतर का प्रतिनिधित्व करने वाले झूठे रंगों का उपयोग किया जाता है।
जीएसटी थर्मल इमेजिंग मॉड्यूल कितने छद्म रंग विकल्प प्रदान करता है?
मॉड्यूल 10 छद्म रंग विकल्प प्रदान करता है: व्हाइट हॉट, लावा, आयरनबो, हॉट आयरन, मेडिकल, आर्कटिक, रेनबो1, रेनबो2, रेड हॉट और व्हाइट हॉट।
