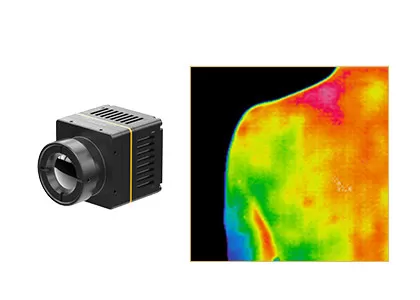

मानव त्वचा के तापमान को मापने के लिए 384x288 इन्फ्रारेड थर्मल मॉड्यूल 17um


मानव त्वचा के तापमान को मापने के लिए अवरक्त थर्मल मॉड्यूल 384x288 17um

iHA417W थर्मल मॉड्यूल विशेष रूप से चिकित्सा निदान के लिए विकसित किया गया है। यह स्वयं विकसित वेफर स्तर पैकेजिंग 384×288/17μm अवरक्त डिटेक्टर, 9.1 मिमी लेंस,चिकित्सा तापमान माप के लिए 30 पिन मानक इंटरफ़ेस (वैकल्पिक प्रकार-सी विस्तार बोर्ड) और एक समर्पित एसडीके.

तापमान माप दूरी के दो मोड हैंः 5 मीटर और 0.5 मीटर, जिनका उपयोग विभिन्न परिदृश्यों में किया जा सकता है।iHA417 चिकित्सा निदान थर्मल मॉड्यूल में बेहतर तापमान माप स्थिरता और ±0 की बेहतर तापमान माप सटीकता है.5 डिग्री सेल्सियस. एक कॉम्पैक्ट डिजाइन और तापमान माप को आसान बनाने के लिए एक अंतर्निहित काले शरीर की आवश्यकता नहीं है।

iHA417W थर्मल कैमरा मॉड्यूल को विभिन्न चिकित्सा थर्मल इमेजिंग उपकरणों में तेजी से एकीकृत किया जा सकता है और इसका रोग स्क्रीनिंग के क्षेत्र में व्यापक रूप से उपयोग होने की उम्मीद है।पारंपरिक चीनी चिकित्सा फिजियोथेरेपीवर्तमान और भविष्य में स्वास्थ्य जांच, पुनर्वास आदि।


- छोटा आकारः 25.4mm×25.4mm×30.3mm (लेंस के साथ)
- सामान्य NETD <50mk
- पता लगाने की दूरीः 0.5m/5m
- 32.2 ग्राम तक हल्का वजन
- उच्च तापमान माप सटीकताः ±0.5°C


iHA417 थर्मल मॉड्यूल का व्यापक रूप से रोग स्क्रीनिंग, पारंपरिक चीनी चिकित्सा फिजियोथेरेपी, स्वास्थ्य जांच, पुनर्वास आदि के क्षेत्रों में उपयोग होने की उम्मीद है।वर्तमान और भविष्य में.

1इन्फ्रारेड डिटेक्टर/थर्मल इमेजिंग सेंसर क्या है?

अवरक्त तरंगों को मानव आंखों से नहीं देखा जा सकता है। Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.

2डब्लूएलपी क्या है?

डब्ल्यूएलपी (WLP) वेफर लेवल पैकेज को संदर्भित करता है। यह पूरी एमईएमएस वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एक एकल अवरक्त सेंसर बनाने के लिए लिखना और काटना।धातु पैकेज के साथ, सिरेमिक पैकेज, वे अनकूल्ड इन्फ्रारेड डिटेक्टरों के 3 मुख्य पैकेज प्रारूप हैं।

3डब्ल्यूएलपी का क्या फायदा है?

WLP IR डिटेक्टर विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स बाजार में अवरक्त प्रौद्योगिकी के अनुप्रयोग में लघुकरण और कम लागत की आवश्यकता को पूरा करने के लिए डिज़ाइन किए गए हैं।वॉल्यूम विनिर्माण क्षमता के साथ, अब उभरते बाजारों के अधिक नए अनुप्रयोगों को बढ़ावा देने के लिए विभिन्न प्रकार के डब्ल्यूएलपी इन्फ्रारेड मॉड्यूल समाधान प्रदान कर रहा है।
