सुरक्षा कैमरों के लिए 384x288 रिज़ॉल्यूशन 12µm पिक्सेल आकार अनकूल्ड LWIR थर्मल इमेजिंग मॉड्यूल

  • 384x288 Resolution 12μm Pixel Size Uncooled LWIR Thermal Imaging Module for Security Cameras
उत्पत्ति के प्लेस चीन
ब्रांड नाम SensorMicro
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या MICO412
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य बातचीत योग्य
भुगतान शर्तें टी/टी
उत्पाद विवरण
प्रकार अनकूल्ड कैमरा मॉड्यूल संकल्प 384x288 / 12μm
फ्रेम रेट 25हर्ट्ज/30हर्ट्ज/50हर्ट्ज नेटडी ＜30mK
विशिष्ट बिजली की खपत ＜1.1W वज़न ≤77 ग्राम
प्रमुखता देना

LWIR थर्मल इमेजिंग सुरक्षा कैमरा

,

बिना ठंडा थर्मल इमेजिंग सुरक्षा कैमरा

,

400x300 थर्मल सुरक्षा कैमरा
एक संदेश छोड़ें
उत्पाद विवरण
LWIR 384x288 / 12µm थर्मल इमेजिंग मॉड्यूल अनकूल्ड सिक्योरिटी कैमरा में एकीकृत
उत्पाद अवलोकन

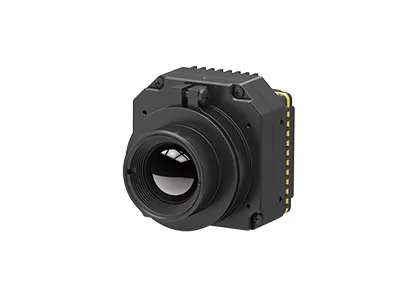

MICO412 अल्ट्रा-कॉम्पैक्ट इन्फ्रारेड कैमरा कोर में 384×288 रिज़ॉल्यूशन इन्फ्रारेड डिटेक्टर, कई ऑप्टिकल लेंस विकल्प, इमेज प्रोसेसिंग बोर्ड और एक मजबूत संरचनात्मक फ्रेम शामिल है। यह एकीकरण के लिए बैकएंड प्लेटफ़ॉर्म पर एनालॉग या डिजिटल वीडियो प्रसारित करता है। बड़े ऐरे के साथ, MICO412 विभिन्न ग्राहकों की विभिन्न आवश्यकताओं को पूरा करता है।

सेंसरमाइक्रो अनकूल्ड इन्फ्रारेड डिटेक्टर और थर्मल इमेजिंग मॉड्यूल का व्यापक रूप से उपयोग किया जा सकता है और सुरक्षा निगरानी प्रणालियों में एकीकृत किया जा सकता है, जिसमें स्मार्ट सिटी रोड ट्रैफिक मॉनिटरिंग, इंफ्रास्ट्रक्चर मॉनिटरिंग, औद्योगिक क्षेत्रों में अग्नि सुरक्षा, प्रारंभिक अग्नि पहचान, हार्बर सुरक्षा, सीमा सुरक्षा, परिधि निगरानी और समुद्री क्रूजिंग शामिल हैं।

मुख्य विशेषताएं
  • कम लागत और ऊर्जा-कुशल समाधान
    • स्व-विकसित 384×288/12µm वेफर-लेवल इन्फ्रारेड डिटेक्टर से लैस, एक स्पष्ट लागत लाभ प्रदान करता है
    • उच्च ऊर्जा दक्षता के लिए एक समर्पित ASIC चिप के साथ एकीकृत
  • अनुकूलित SWaP
    • अल्ट्रा-कॉम्पैक्ट आकार: केवल 22.2×22.2×27.2mm (लेंस को छोड़कर)
    • हल्का: केवल 30.3±2g
    • कम बिजली की खपत: 680mW
  • आसान विकास और त्वरित एकीकरण
    • नेटिव एनालॉग या डिजिटल वीडियो आउटपुट प्रदान करता है, CVBS/USB/MIPI मानकों का समर्थन करता है - कोई अतिरिक्त विकास आवश्यक नहीं है
    • न्यूनतम संरचनात्मक डिजाइन प्रयास के साथ आसान माउंटिंग
उत्पाद विनिर्देश
मॉडल MICO412
आईआर डिटेक्टर संवेदनशील सामग्री: VOx
रिज़ॉल्यूशन: 384×288
पिक्सेल आकार: 12µm
NETD: ≤30mK/F1.0/25℃
स्पेक्ट्रल प्रतिक्रिया: 8~14µm
ऑप्टिकल लेंस फोकस/F#: 4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0
FOV: 51°(H)×39°(V) | 28.4°(H)×21.5°(V) | 20°(H)×15°(V)
पहचान सीमा (8 पिक्सेल) 99m (5'11" लंबा व्यक्ति)
360m (4m×3m वाहन)
प्रकार फिक्स्ड फोकस एथर्मल: पहला लेंस सीलिंग/कोटिंग IP67
छवि प्रसंस्करण एनालॉग वीडियो: PAL(डिफ़ॉल्ट) / NTSC
डिजिटल वीडियो: USB/MIPI
फ्रेम दर: 25Hz/30Hz/50Hz
स्टार्ट-अप समय: ≤6s
छवि एल्गोरिथम: NUC/DRC/DNS/DDE/SFFC
छद्म रंग 11 प्रकार - अनुकूलन योग्य
विद्युत इंटरफ़ेस मानक बाहरी इंटरफ़ेस: 3PIN इंटरफ़ेस (A1251-WV-S-3P) | 9PIN इंटरफ़ेस(A1251-WV-S-9P) | 26PIN इंटरफ़ेस(DF56C-26S-0.3V-51)
वीडियो इंटरफ़ेस: CVBS | USB | MIPI
बिजली की आपूर्ति आपूर्ति वोल्टेज: DC: 5V~24V
स्थिर बिजली की खपत: ≤680mW@5V, 23±3℃
यांत्रिक आयाम: 22.2mm×22.2mm×27.2mm (L×W×H)
वजन: 30.3±3g
पर्यावरणीय अनुकूलनशीलता संचालन तापमान: -40℃~+70℃
भंडारण तापमान: -45℃~+85℃
आर्द्रता: 5%~95%, गैर-संक्षेपण
कंपन: यादृच्छिक कंपन, 5.35grms, 3-अक्ष
प्रभाव: हाफ साइन वेव, 40g/11ms, 3 अक्ष, 6 दिशा
प्रमाणन RoHS2.0/Reach
औद्योगिक अनुप्रयोग

MICO412 थर्मल इन्फ्रारेड कैमरा मॉड्यूल लंबी दूरी की निगरानी प्रणालियों और जटिल वातावरणों के लिए उपयुक्त है, जिसमें कम आबादी वाले क्षेत्र, 24/7 सभी मौसमों की निगरानी और कठोर मौसम वाले स्थान शामिल हैं।

मानकीकृत सेवा
  • पूर्ण दस्तावेज़ीकरण: तत्काल कार्यान्वयन के लिए उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ
  • विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन
  • उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल
  • रिमोट तकनीकी सहायता: महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 सहायता
  • वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया अनुपालन
अक्सर पूछे जाने वाले प्रश्न
इन्फ्रारेड डिटेक्टर / थर्मल इमेजिंग सेंसर क्या है?

इन्फ्रारेड तरंगों को मानव आंख से नहीं देखा जा सकता है। इन्फ्रारेड डिटेक्टर / थर्मल इमेजिंग सेंसर एक ऑप्टिकल-इलेक्ट्रिकल उपकरण है जो इन्फ्रारेड विकिरण और थर्मल ऊर्जा पर प्रतिक्रिया करता है और इसे विद्युत संकेतों में परिवर्तित करता है, फिर दृश्य थर्मल छवियां आउटपुट करता है।

WLP क्या है?

WLP का अर्थ है वेफर लेवल पैकेज। यह पूरे MEMS वेफर पर सीधे उच्च वैक्यूम पैकेजिंग को पूरा करने की प्रक्रिया है, फिर एकल इन्फ्रारेड सेंसर बनाने के लिए इसे स्क्रिब और कट किया जाता है। मेटल पैकेज और सिरेमिक पैकेज के साथ, वे अनकूल्ड इन्फ्रारेड डिटेक्टरों के तीन मुख्य पैकेज प्रारूप हैं।

WLP का क्या लाभ है?

WLP IR डिटेक्टर विशेष रूप से उपभोक्ता इलेक्ट्रॉनिक्स बाजार में इन्फ्रारेड तकनीक के अनुप्रयोग में लघुकरण और कम लागत की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं। सेंसरमाइक्रो, वॉल्यूम निर्माण क्षमता के साथ, उभरते बाजारों में अधिक नए अनुप्रयोगों को बढ़ावा देने के लिए विभिन्न प्रकार के WLP इन्फ्रारेड मॉड्यूल समाधान प्रदान करता है।
