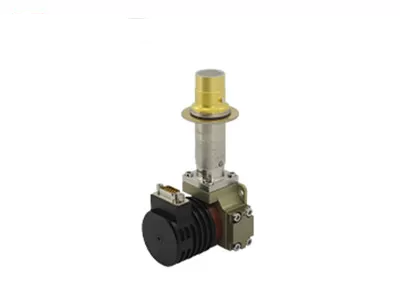

EO-IR सिस्टम्स इंटीग्रेटेड LWIR कूल्ड इन्फ्रारेड डिटेक्टर 640x512 15μM

उत्पत्ति के प्लेस वुहान, हुबेई प्रांत, चीन
ब्रांड नाम GST
प्रमाणन ISO9001:2015; RoHS; Reach
मॉडल संख्या C615S एलडब्ल्यूआईआर
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य Negotiable
भुगतान शर्तें एल/सी, टी/टी

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
संकल्प 640x512 पिक्सेल पिच 15सुक्ष्ममापी
स्थिर बिजली की खपत <8W उच्च संवेदनशील NETD≤25mK
वर्णक्रमीय श्रेणी 3.7~4.8μm (MW); 3.7 ~ 4.8μm (मेगावाट); 7.7~9.5 (LW) 7.7 ~ 9.5 (एलडब्ल्यू) आकार 142x58.5x71 मिमी
हाई लाइट

एकीकृत LWIR कूल्ड इन्फ्रारेड डिटेक्टर

,

640x512 एकीकृत कूल्ड इन्फ्रारेड डिटेक्टर

एक संदेश छोड़ें
उत्पाद विवरण

कूल्ड 640x512 / 15μM LWIR इन्फ्रारेड डिटेक्टर ईओ-आईआर सिस्टम में एकीकृत

उत्पाद वर्णन



C615S LWIR एकीकृत देवर कूलर असेंबली ग्लोबल सेंसर टेक्नोलॉजी (GST) द्वारा विकसित T2SL कूल्ड इन्फ्रारेड डिटेक्टरों में से एक है।यह एक 640x512 / 15µm टाइप II सुपरलैटिस (T2SL), इंटीग्रेटेड डिटेक्टर कूलर असेंबली (IDCA) है, जिसे उच्च प्रदर्शन 7.7~9.5μm लॉन्ग वेव इन्फ्रारेड (LWIR) वेवबैंड के लिए डिज़ाइन किया गया है।



640x512 रिज़ॉल्यूशन और 15µm तक कम पिक्सेल पिच के साथ, C615S LWIR एकीकृत देवर कूलर असेंबली स्पष्ट छवि और बेहतर प्रदर्शन प्रदान करती है।यह सबसे उन्नत तकनीक, उच्च क्वांटम दक्षता, उच्च फ्रेम दर, उच्च संवेदनशीलता, कम शोर, सर्वोत्तम गैर-एकरूपता आदि में है।



LWIR डिटेक्टर के रूप में, यह रेत या धूल के मौसम की परिस्थितियों में उच्च प्रदर्शन प्रस्तुत करता है और धूप की झिलमिलाहट या किसी उच्च तापमान की लौ से प्रभावित नहीं होगा।



मुख्य विशेषताएं



- संकल्प: 640x512

- पिक्सेल पिच: 15μm

- उच्च संवेदनशील

- अच्छा इमेजिंग प्रभाव

- कम शोर

- स्थिर प्रदर्शन

- उत्कृष्ट गैर-एकरूपता



उत्पाद की विशेषताएं



नमूना C615S LWIR
सामग्री T2SL
संकल्प 640x512
पिक्सेल पिच 15um
वर्णक्रमीय श्रेणी 7.7μm ~ 9.5μm एलडब्ल्यू
काम प्रणाली स्नैपशॉट;आईटीआर और इंटरलेस बिनिंग इंटीग्रेशन मोड;विंडोज मोड;विरोधी प्रस्फुटन
चार्ज क्षमता आईटीआर: 12.22Me-/6.67Me-
इंटरलेस बिनिंग: 24.44Me-/13.33Me-
गतिशील सीमा आईटीआर: ≥76dB
इंटरलेस बिनिंग: ≥77dB
आउटपुट चैनल 4;प्रति आउटपुट 22.5 Mpixel/s तक
एनईटीडी ≤30 एमके (एफ 2 आईटीआर)
≤25mK (F2 इंटरलेस बिनिंग)
प्रभावी पिक्सेल दर ≥99.5%
प्रतिक्रिया गैर-एकरूपता ≤8%
कूलर प्रकार RS058
स्थिर बिजली की खपत <8W
अधिकतम बिजली खपत <17W
बिजली की आपूर्ति 24 वी डीसी
ठंड का समय <5min30s
वज़न ≤600 ग्राम
आयाम (मिमी) 148x58.5x71
वर्किंग टेम्परेचर -45 डिग्री सेल्सियस ~ + 71 डिग्री सेल्सियस



औद्योगिक अनुप्रयोग


C615S LWIR कूल्ड IR डिटेक्टर का व्यापक रूप से रिमोट मॉनिटरिंग सिस्टम, फ्लाइट विजन एन्हांसमेंट सिस्टम, मल्टी-सेंसर पेलोड आदि जैसे कई क्षेत्रों में उपयोग किया जाता है।

EO-IR सिस्टम्स इंटीग्रेटेड LWIR कूल्ड इन्फ्रारेड डिटेक्टर 640x512 15μM 0


सम्मान और प्रमाण पत्र


EO-IR सिस्टम्स इंटीग्रेटेड LWIR कूल्ड इन्फ्रारेड डिटेक्टर 640x512 15μM 1


पूछे जाने वाले प्रश्न



1. क्रायोकूलर किसके लिए प्रयोग किया जाता है?
क्रायोकूलर ऐसी मशीनें हैं जो सेंसर को बेहद ठंडा रखती हैं ताकि लंबी अवधि के मिशन पर थर्मल इमेज ली जा सकें।कई उच्च अंत अनुप्रयोगों में, छवियों को कैप्चर करने वाले सेंसर को बेहद कम तापमान की आवश्यकता होती है।



2. क्रायोकूलर की गुणवत्ता को मापने के लिए मुख्य कारक क्या हैं?
क्रायोकूलर की गुणवत्ता को मापने के लिए लंबी बैटरी जीवन और विश्वसनीय संचालन मुख्य कारक हैं।GSTiR क्रायोकूलर में व्यापक ऑपरेटिंग तापमान रेंज और उत्कृष्ट विश्वसनीयता है।इसका एमटीटीएफ (मीन टाइम टू फेल्योर) 10,000 घंटे तक पहुंच गया है, जो 24*7 बूट ऑपरेशन आवश्यकताओं को पूरा करता है।



3. एमटीटीएफ क्या है?
MTTF (मीन टाइम टू फेलियर) किसी पुर्जे की विश्वसनीयता को मापता है।यह आपको दिखाता है कि कोई पुर्जा टूटने से पहले औसतन कितने समय तक चलता है और आपको इसे बदलना होगा।बुनियादी स्तर पर, यह आपको आपके द्वारा खरीदे जा रहे पुर्जों की गुणवत्ता के बारे में बताता है।वे जितने लंबे समय तक रहेंगे, आपको उनसे उतना ही अधिक मूल्य मिलेगा।
