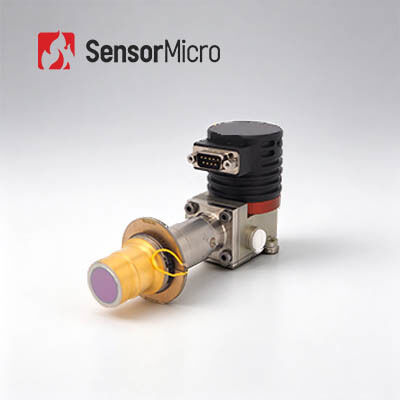

640x512 15µm कूल्ड LWIR इन्फ्रारेड डिटेक्टर T2SL निगरानी प्रणालियों के लिए
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | SensorMicro |
| प्रमाणन | ISO9001:2015; RoHS; Reach |
| मॉडल संख्या | सी615एस |
| न्यूनतम आदेश मात्रा | 1 टुकड़ा |
| मूल्य | बातचीत योग्य |
| भुगतान शर्तें | टी/टी |
उत्पाद विवरण
| संकल्प | 640x512 | पिक्सेल पिच | 15μm |
|---|---|---|---|
| स्थिर बिजली की खपत | ≤8w | अधिकतम. फ्रेम रेट | 220HZ |
| वर्णक्रमीय श्रेणी | 7.7μm±0.2μm±9.4μm±0.3μm | आकार | 142x58.5x71 मिमी |
| प्रमुखता देना | एकीकृत LWIR इन्फ्रारेड डिटेक्टर,640x512 कूल्ड एलडब्ल्यूआईआर डिटेक्टर,कूल्ड LWIR इन्फ्रारेड डिटेक्टर 15uM |
||
उत्पाद विवरण
उत्पाद अवलोकन

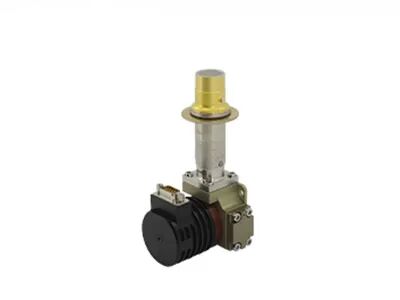

T2SL 640×512 / 15 µm LWIR कूल्ड इन्फ्रारेड डिटेक्टर इंटीग्रेटेड डेवर कूलर असेंबली के साथ
C615S LWIR इंटीग्रेटेड डेवर कूलर असेंबली सेंसरमाइक्रो द्वारा विकसित T2SL कूल्ड इन्फ्रारेड डिटेक्टरों में से एक है। यह एक 640×512 / 15 µm टाइप II सुपरलैटिस (T2SL) इंटीग्रेटेड डिटेक्टर कूलर असेंबली (IDCA) है, जिसे उच्च-प्रदर्शन 7.7–9.4 µm लॉन्ग वेव इन्फ्रारेड (LWIR) वेवबैंड के लिए डिज़ाइन किया गया है।
640×512 रिज़ॉल्यूशन और 15 µm के कम पिक्सेल पिच के साथ, C615S स्पष्ट इमेजरी और बेहतर प्रदर्शन प्रदान करता है। इसमें उन्नत तकनीक, उच्च क्वांटम दक्षता, उच्च फ्रेम दर, उच्च संवेदनशीलता, कम शोर और उत्कृष्ट गैर-एकरूपता है।
एक कूल्ड LWIR डिटेक्टर के रूप में, यह रेत या धूल की जलवायु में मज़बूती से प्रदर्शन करता है और धूप की चमक या उच्च-तापमान की लपटों से अप्रभावित रहता है।
मुख्य विशेषताएं
लॉन्ग-वेव डिटेक्शन, हस्तक्षेप से मुक्त
- रेत और धूल में मजबूत प्रवेश क्षमता, जटिल वातावरण के अनुकूल
- तेज धूप या पानी की सतहों पर चमक से अप्रभावित
- कम-तापमान वाली वस्तुओं का पता लगाने की बढ़ी हुई क्षमता
T2SL तकनीक उद्योग के रुझानों का नेतृत्व करने के लिए
- बेहतर संवेदनशीलता के साथ उच्च क्वांटम दक्षता
- कम शोर और उत्कृष्ट गैर-एकरूपता
उच्च बहुमुखी प्रतिभा, स्थिर आपूर्ति
- अनुकूलन योग्य F-नंबर
- बड़े पैमाने पर उत्पादन में सुसंगत गुणवत्ता
उत्पाद विनिर्देश
| मॉडल | C615S LWIR कूल्ड इन्फ्रारेड डिटेक्टर |
|---|---|
| संवेदनशील सामग्री | T2SL |
| रिज़ॉल्यूशन | 640×512 |
| पिक्सेल आकार | 15 µm |
| स्पेक्ट्रल प्रतिक्रिया | 7.7 µm ± 0.2 µm ～ 9.4 µm ± 0.3 µm |
| कार्य मोड | स्नैपशॉट; ITR / इंटरलेस और बिनिंग एकीकरण मोड; विंडोज मोड; एंटी-ब्लूमिंग |
| चार्ज क्षमता | ITR: 12.22 Me⁻ / 6.67 Me⁻ इंटरलेस और बिनिंग: 24.44 Me⁻ / 13.33 Me⁻ |
| डायनामिक रेंज | ITR: ≥ 76 dB इंटरलेस और बिनिंग: ≥ 77 dB |
| आउटपुट चैनल | 4; प्रति आउटपुट 22.5 मेगाहर्ट्ज तक |
| अधिकतम फ्रेम दर | 220 हर्ट्ज |
| विशिष्ट NETD | 25 mK (F2 ITR) 22 mK (F2 इंटरलेस और बिनिंग) |
| प्रभावी पिक्सेल दर | ≥ 99.5% |
| प्रतिक्रिया गैर-एकरूपता | ≤ 8% |
| कॉन्फ़िगर करने योग्य क्रायोकूलर | RS058F |
| स्थिर बिजली की खपत (23 ℃) | ≤ 8 W |
| अधिकतम बिजली की खपत (71 ℃) | ≤ 20 W |
| बिजली की आपूर्ति | 24 V DC |
| कूलिंग समय (23 ℃) | ≤ 5 मिनट 30 सेकंड |
| अधिकतम आकार (मिमी) | 148 × 58.5 × 71 |
| वजन (ग्राम) | ≤ 570 |
| ऑपरेटिंग तापमान | -45 ℃ ～ +71 ℃ |
औद्योगिक अनुप्रयोग
C615S LWIR कूल्ड इन्फ्रारेड डिटेक्टर का व्यापक रूप से कई क्षेत्रों में उपयोग किया जाता है, जिसमें गैर-विनाशकारी परीक्षण (NDT), पर्यावरण निगरानी, लंबी दूरी की निगरानी और वैज्ञानिक अनुसंधान शामिल हैं।
मानकीकृत सेवा
- पूर्ण दस्तावेज़ीकरण: उत्पाद मैनुअल, सेटअप गाइड और चयन संदर्भ - बिना किसी अनुमान के शुरुआत करें।
- विकास और परीक्षण सहायता: नमूना एकीकृत परीक्षण, प्रदर्शन मूल्यांकन और पैरामीटर सत्यापन आसान बनाया गया।
- उन्नत डेवलपर टूलकिट: गहन एकीकरण के लिए SDK, API, एल्गोरिदम और डिबगिंग टूल।
- रिमोट तकनीकी सहायता: महत्वपूर्ण मुद्दों के लिए त्वरित प्रतिक्रिया और समय पर समाधान के साथ 24/7 सहायता।
- वारंटी: इष्टतम प्रदर्शन को बहाल करने के लिए मूल पुर्जे और सख्त प्रक्रिया का पालन।
अक्सर पूछे जाने वाले प्रश्न
1. ऑप्टिकल गैस इमेजिंग के क्या फायदे हैं?
- समय बचाने वाला और कुशल: उत्पादन में बाधा डाले बिना बड़े पैमाने पर वास्तविक समय का पता लगाने और तेजी से रिसाव का पता लगाने का समर्थन करता है।
- लंबी दूरी का पता लगाना: ऑपरेटरों को खतरनाक और जटिल क्षेत्रों से दूर रखता है; गैर-संपर्क, गैर-विनाशकारी परीक्षण बिना किसी अतिरिक्त विकिरण स्रोत के।
- विश्लेषण करने में आसान: सहज इमेजिंग, तत्काल भंडारण और सुविधाजनक विश्लेषण।
- बहु-कार्यात्मक निरीक्षण: विभिन्न प्रकार की गैसों का पता लगाता है और इसमें उत्कृष्ट रिमोट तापमान माप फ़ंक्शन शामिल है।
2. ऑप्टिकल गैस इमेजिंग का कार्य सिद्धांत क्या है?
ऑप्टिकल गैस इमेजिंग इन्फ्रारेड तकनीक का एक प्रकार है जो अदृश्य औद्योगिक गैसों को दृश्यमान बनाता है।
विशिष्ट तरंग दैर्ध्य पर इन्फ्रारेड विकिरण को अवशोषित करने के बाद, गैस और पृष्ठभूमि के बीच एक विकिरण अंतर उत्पन्न होता है।
गैस रिसाव का पता लगाने वाला इन्फ्रारेड डिटेक्टर, अपने अंतर्निहित नैरोबैंड फिल्टर के साथ, केवल गैस इन्फ्रारेड अवशोषण शिखर के पास इन्फ्रारेड बैंड प्राप्त करता है और गैस और पृष्ठभूमि के बीच विकिरण अंतर के माध्यम से गैस को एक दृश्यमान इन्फ्रारेड छवि में परिवर्तित करता है।
